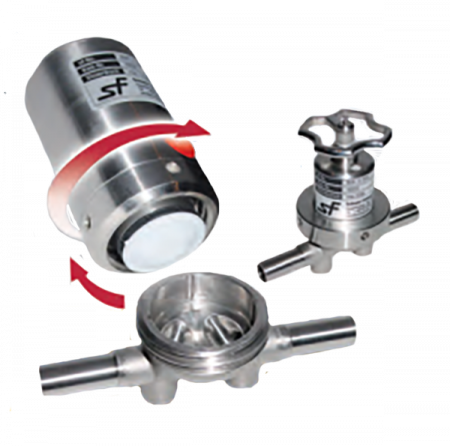

Описание SF AS-MVH Асептического мембранного вентиля с ручным управлением
Отличительной чертой всей асептической арматуры, является особая (более "гладкая") внутренняя поверхность, сталь полируется специальным образом, что позволяет добиваться самых лучших коэффициентов шероховатости (0,4-0,25).Асептические трубы имеют разницу в диаметре по DIN стандарту, в сравнении со стандартной нержавеющей трубой, поэтому для асептических (прецизионных) труб необходимо применять специальную асептическую соединительную арматуру.
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Правильная установка конденсатоотводчиков на паропровод
DIN 11850 R2
| PN | DN | D | w | A | C | F | H | H max | AS-No. | Ra<0,4 1.4435 | Membran EPDM |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 10 | 13 | 1,5 | 108 | 54 | 50 | 74,5 | 80,5 | AS-MVH 13 | -H4-5 | -E |
| 15 | 19 | 1,5 | 108 | 54 | 50 | 77,5 | 83,5 | AS-MVH 19 | -H4-5 | -E | |
| 20 | 23 | 1,5 | 120 | 79 | 80 | 104,5 | 115,5 | AS-MVH 23 | -H4-5 | -E | |
| 25 | 29 | 1,5 | 120 | 79 | 80 | 107,5 | 118,5 | AS-MVH 29 | -H4-5 | -E | |
| 32 | 35 | 1,5 | 153 | 96 | 100 | 143,5 | 158,5 | AS-MVH 35 | -H4-5 | -E | |
| 40 | 41 | 1,5 | 153 | 96 | 100 | 146,5 | 171,5 | AS-MVH 41 | -H4-5 | -E | |
| 50 | 53 | 1,5 | 173 | 128 | 115 | 181,5 | 200,5 | AS-MVH 53 | -H4-5 | -E |
ISO
| PN | DN | D | w | A | C | F | H | H max | AS-No. | Ra<0,4 1.4435 | Membran EPDM |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 8 | 13,5 | 1,6 | 72 | 54 | 50 | 74,8 | 80,8 | AS-MVH 135 | -H4-5 | -E |
| 10 | 17,2 | 1,6 | 108 | 54 | 50 | 76,6 | 82,6 | AS-MVH 172 | -H4-5 | -E | |
| 15 | 21,3 | 1,6 | 120 | 54 | 50 | 103,7 | 114,7 | AS-MVH 213 | -H4-5 | -E | |
| 20 | 26,9 | 1,6 | 120 | 79 | 80 | 106,5 | 117,5 | AS-MVH 269 | -H4-5 | -E | |
| 25 | 33,7 | 2,0 | 120 | 79 | 80 | 109,9 | 120,9 | AS-MVH 337 | -H4-5 | -E | |
| 32 | 42,4 | 2,0 | 153 | 96 | 100 | 147,2 | 162,2 | AS-MVH 424 | -H4-5 | -E | |
| 40 | 48,3 | 2,0 | 153 | 96 | 100 | 150,2 | 165,2 | AS-MVH 483 | -H4-5 | -E | |
| 50 | 60,3 | 2,0 | 173 | 128 | 115 | 185,2 | 204,2 | AS-MVH 603 | -H4-5 | -E |
SMS
| PN | DN | D | w | A | C | F | H | H max | AS-No. | Ra<0,4 1.4435 | Membran EPDM |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 1/4" | 6,4 | 0,9 | 72 | 35 | 35 | 63,2 | 66,7 | AS-MVH z14 | -H4-5 | -E |
| 3/8" | 9,5 | 0,9 | 72 | 35 | 35 | 64,8 | 68,3 | AS-MVH z38 | -H4-5 | -E | |
| 1/2" | 12,7 | 1,7 | 108 | 54 | 50 | 74,4 | 80,4 | AS-MVH z12 | -H4-5 | -E | |
| 3/4" | 19,1 | 1,7 | 108 | 54 | 50 | 77,5 | 83,5 | AS-MVH z34 | -H4-5 | -E | |
| 1" | 25,4 | 1,7 | 120 | 79 | 80 | 105,7 | 116,7 | AS-MVH z1 | -H4-5 | -E | |
| 1 1/2" | 38,1 | 1,7 | 153 | 96 | 100 | 145,1 | 160,1 | AS-MVH z112 | -H4-5 | -E | |
| 2" | 50,8 | 1,7 | 173 | 128 | 115 | 180,4 | 199,4 | AS-MVH z2 | -H4-5 | -E |
