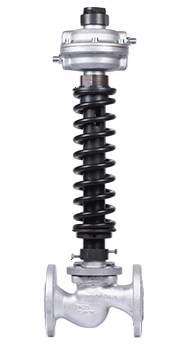

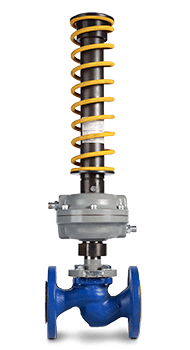

Описание регулятора

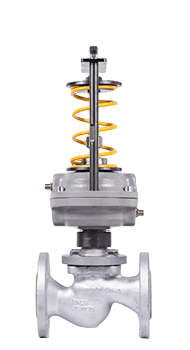

Регулятор давления РА предназначены для автоматического регулирования заданной характеристики в трубопроводе. Это может быть регулятор на пар, регулятор на воду или на любую другую среду, не агрессивную к материалам корпуса. ООО «КПСР Групп» производит регуляторы давления прямого действия 4 основных типов действия: регулятор «после себя», регулятор «до себя», регулятор перепада давления, регулятор перепуска для трубопроводов с температурой рабочей среды до 150°С. А также регуляторы для сред температурой до 220°С (регулятор на пар) типа «после себя», которые комплектуются удлинённым задатчиком.Узнать о видах регуляторов давления и их особенностях, Вы сможете в статье на нашем сайте.Регуляторы не являются запорной арматурой и работают при постоянном расходе среды через изделие.
Регуляторы РА для любых сред и температур могут быть выполнены с удлинённым задатчиком, который позволяет осуществлять более точное регулирование. Давление в рабочей полости мембранной коробки не должно превышать 1,1 МПа.
Подробнее о том, как правильно выбрать регулятор давления, читайте в нашей статье.Аналоги регуляторов по таблице фигур: 21ч10п / 21ч10нж / 21с10п / 21с10нж.
Типы регуляторов РА 21ч10нж / 21с10нж / 21ч10п / 21с10п
- Регуляторы «после себя» (РА-А) поддерживают давление на выходе из клапана, а значит превышение настроенного значения приводит к закрытию затвора. При отсутствии давления регулятор полностью откроется, поэтому их еще называют «нормально открытыми»;
- Регуляторы «до себя» (РА-В) поддерживают давление на входе в клапан, а значит превышение настроенного значения приводит к открытию затвора. При отсутствии давления регулятор полностью закроется, поэтому их называют «нормально закрытыми»;
- Регулятор перепада давления (РА-М) прямого действия используется для поддержания заданного перепада давления между подающим и обратным трубопроводом во всей системе технологической установки. Клапан регулятора при отсутствии сигнала (энергии) нормально открыт;
- Регулятор перепуска (РА-Р) является автоматическим регулятором для поддержания заданного перепада давления во всей системе технологической установки. Клапан регулятора при отсутствии сигнала (энергии) нормально закрыт.

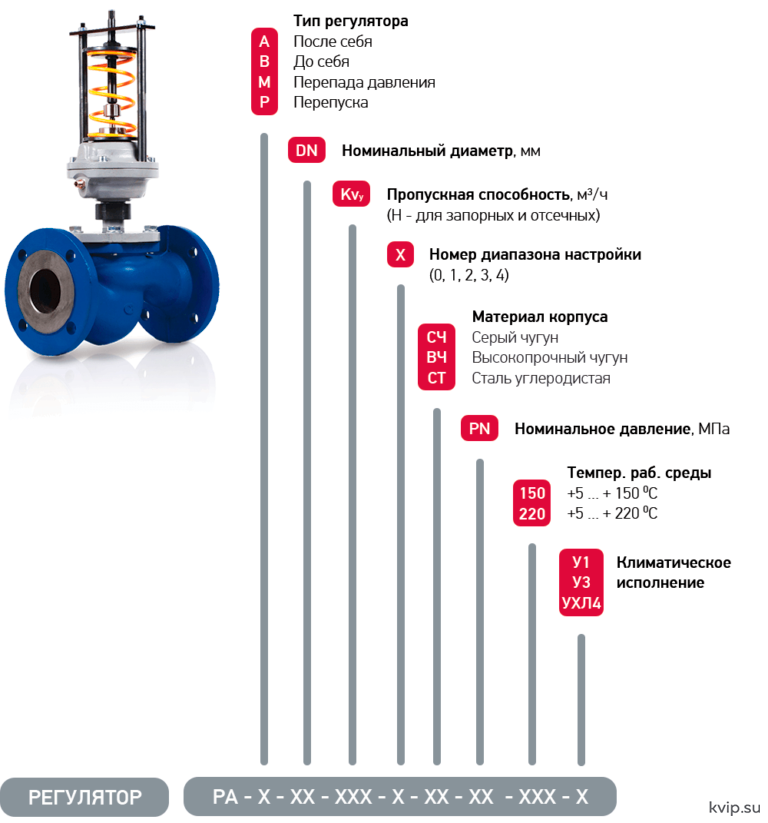

Расшифровка маркировки регуляторов РА

Пример расшифровки маркировки регулятора РА
РЕГУЛЯТОР ДАВЛЕНИЯ РА-М-50-25-3-СЧ-1,6-150-У1Регулятор перепада давления прямого действия, диаметр — 50 мм, Kvy = 25 м3/ч, диапазон настройки регулирования 0,3… 0,7 МПа, материал корпуса — серый чугун, максимальное давление не более 1,6 МПа (16 атм), t среды — не более 150° С, климатическое исполнение — У1.
Технические характеристики
|
Корпус |
PN, Мпа |
t°C, рабочей среды |
Вид исполнения |
По таблице фигур |
Зона пропорциональности, %, не более |
Зона чувствительности %, не более |
Постоянная времени, сек., не более |
|
СЧ, Ст 20Л Ст 20Л |
1,6 4 |
до 150°С до 220°С |
РА-А, РА-М, РА-В, РА-Р РА-А |
21ч(с)10нж, 21ч(с)10п 21с10нж, 21с10п |
6 |
2,5 |
25 |
| Dn, мм | 0,16 | 0,25 | 0,4 | 0,63 | 1 | 1,6 | 2,5 | 4 | 6,3 | 10 | 16 | 20 | 25 | 32 | 40 | 63 | 100 | 125 | 160 | 250 | 280 | 360 | 450 | 630 |
| 15 | • | • | • | • | • | • | • | • | ||||||||||||||||
| 20 | • | • | • | • | ||||||||||||||||||||
| 25 | • | • | • | • | • | |||||||||||||||||||
| 32 | • | • | • | |||||||||||||||||||||
| 40 | • | • | • | • | ||||||||||||||||||||
| 50 | • | • | • | • | • | |||||||||||||||||||
| 65 | • | • | • | |||||||||||||||||||||
| 80 | • | • | • | |||||||||||||||||||||
| 100 | • | • | • | |||||||||||||||||||||
| 125 | • | • | • | |||||||||||||||||||||
| 150 | • | • | ||||||||||||||||||||||
| 200 | • | • | • | • |
|
Корпус |
Мембранная коробка |
Мембрана |
Плунжер |
Седло |
Пружина |
Шток |
Уплотнение в затворе |
|
СЧ, ВЧ,* Ст 20Л |
Ст 20 |
ЕРDМ, NBR |
Ст 45, Ст 20X13, Ст 40X13 |
Ст 45, Ст 20X13, Ст 40X13 |
Ст60С2А |
Ст 40X13, Ст 95X18 |
Резино-фторопластовое, NBR |

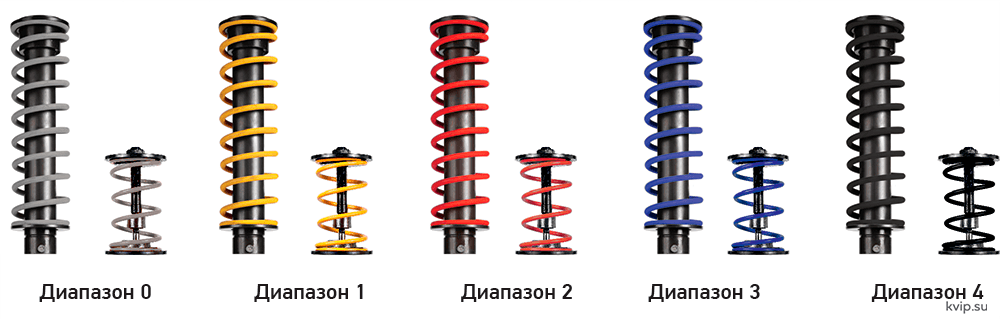

Диапазоны настройки регуляторов

| Номер диапазона настройки | Диапазон настройки регулирования | Давление, МПа | |||||||||||||
| 0,01 | 0,04 | 0,1 | 0,16 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 | ||
| 0 | 0,01 - 0,1 | с | с | с | |||||||||||
| 1 | 0,04 - 0,16 | ж | ж | ж | |||||||||||
| 2 | 0,1 - 0,4 | к | к | к | к | ||||||||||
| 3 | 0,3 - 0,7 | сс | сс | сс | сс | сс | |||||||||
| 4 | 0,6 - 1,2 | ч | ч | ч | ч | ч | ч | ч | |||||||
- с - серый;
- ж - желтый;
- к - красный;
- сс - синий;
- ч - черный.

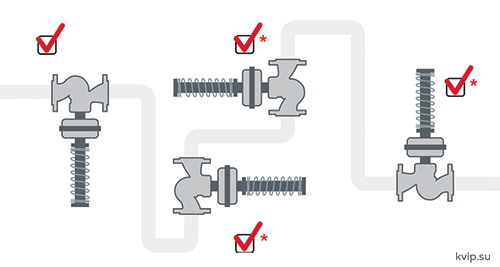

Размещение на трубопроводе

* При температуре рабочей среды до 110°С регулятор разрешается устанавливать в любом положении. Допустимое отклонение от вертикали – 90°
При температуре рабочей среды свыше 110°С, при диаметре более DN50 и при использовании пара в качестве рабочей среды регулятор устанавливать задатчиком вертикально вниз.

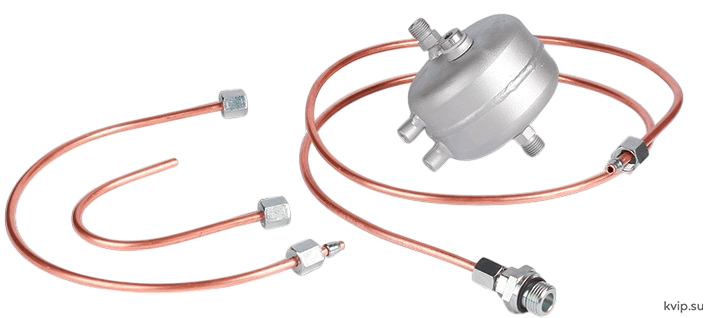

Монтажные комплекты (поставляются с регуляторами)

|
Температура среды |
Тип |
Комплектность |
Вид исполнения |
||
|
150°С (с укороченным задатчиком) |
МК-2.1 |
Штуцер M12x1,5 Переходник G1/2" - М12x1,5 Трубка медная, 6x1 мм Трубка медная, 6x1 мм |
1 шт 1 шт 0,75 м 0,3 м |
Регулятор давления "после себя" (РА-А) Регулятор давления "до себя" (РА-В) |
|
|
МК-1.1 |
Штуцер М12х1,5 с уплотнением Переходник G1/2" - М12х 1,5 Трубка медная, 6x1 мм Трубка медная, 6x1 мм |
2 шт 2 шт 1,5 м 0,75 м |
Регулятор перепада давления (РА-М) |
||
|
МК-4.1 |
Штуцер М12х1,5 с уплотнением Переходник G1/2" - М12x1,5 Трубка медная, 6x1 мм Трубка медная, 6x1 мм |
2 шт 2 шт 0,75 м 0,75 м |
Регулятор перепуска (РА-Р) |
||
|
220°С (с удлинённым задатчиком) |
МК-3.1 |
Сосуд конденсационноразделительный Штуцер M12x1,5 Переходник G1/2" - М12х1,5 Кольцо врезное Гайка накидная М6 Заглушка M12x1,5 Прокладка фторопластовая Трубка медная, 6x1 мм Трубка медная, 6x1 мм Трубка медная, 6x1 мм |
1 шт 1 шт 1 шт 2 шт 2 шт 1 шт 1 шт 1,5 м 0.6 м 0,75 м |
Регулятор давления "после себя" (РА-А) |
|

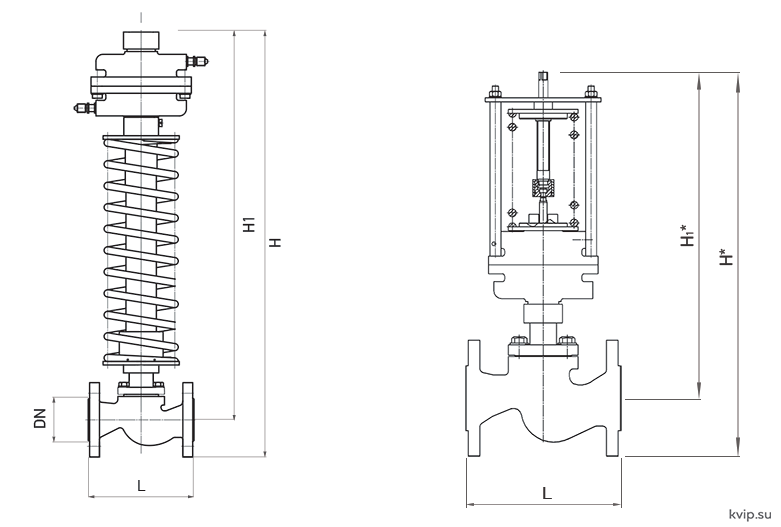

Масса и габариты

| Вид задатчика | DN, мм | |||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|
|
Строительная длина, L (мм) | |||||||||||
| 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| Строительная высота, H (мм) | ||||||||||||
| Удлиненный | 605 | 620 | 649 | 671 | 682 | 696 | 715 | 732 | 789 | 831 | 1135 | 1200 |
| Строительная высота, H1 (мм) | ||||||||||||
| Удлиненный | 557 | 567 | 591 | 601 | 607 | 613 | 622 | 632 | 671 | 696 | 985 | 1027 |
| Строительная высота, H* (мм) | ||||||||||||
| Укороченный | 418 | 433 | 453 | 173 | 486 | 494 | 511 | 527 | 573 | 605 |
|
|
| Строительная высота, H1* (мм) | ||||||||||||
| Укороченный | 370 | 380 | 395 | 403 | 411 | 411 | 418 | 427 | 463 | 480 |
|
|
Присоединение к трубопроводу - фланцевое. Количество и диаметр отверстий фланцев в соответствии с ГОСТ 33259-2015 (исполнение В, тип 21).
