Описание регулирующего трехходового клапана ADCATrol V253 (Высокопрочный чугун, DN 15 мм – DN 150 мм)
ADCATrol V253 – это трехходовые регулирующие клапаны, предназначенные как для смешения, так и разделения потоков рабочей среды. Клапаны подходят для большинства технологических сред, таких как пар, вода, перегретая вода, воздух, нейтральные газы, масла и жидкости. Клапаны ADCATrol V253 могут поставляться с пневматическими, электрическими и гидравлическими приводами. Подробнее о видах и характеристиках регулирующих клапанов читайте в статье на нашем сайте.Основные свойства регулирующего трехходового клапана ADCATrol V253:
- Простая и экономичная конструкция;
- Возможность применения как для смешивания, так и разделения потоков рабочей среды.
Технические характеристики регулирующего трехходового клапана ADCATrol V253:
| Типоразмер. DN | DN 15 мм - DN 150 мм |
|---|---|
| Номинальное давление. PN | 16 бар. 25 бар |
| Рабочая среда | Насыщенный и перегретый пар. горячая и холодная вода, воздух, неагрессивные жидкости и газы, совместимые с материалами конструкции |
| Материал исполнения | V253G - высокопрочный чугун |
| Присоединения |
Фланцевое EN 1092-2 PN16 или PN 25. Стандартные фланцы PN16 DN65 имеют 4 отверстия. Фланцы с 8 отверстиями согласно EN 1092-2 поставляются по запросу. |
| Уплотнения по штоку и максимальная рабочая температура |
PTFE/GR V-кольца до to 220 °C; Графит - до 350 °C; Сильфоны из нержавеющей стали - до 350 °C. |
| ОПЦИИ | Исполнения с различными вариантами уплотнений по штоку, включая сильфонное из нержавеющей стали |
Ограничения по применению регулирующего трехходового клапана ADCATrol V253:
| Фланцевое PN16 | Фланцевое PN25 | ||
| Доп. давление, бар | Ттах. °C | Доп. давление, бар | Ттах. °C |
| 16 | -10/+120 | 25 | -10/+120 |
| 15.5 | 150 | 24.3 | 150 |
| 14.7 | 200 | 23 | 200 |
| 14.3 | 220 | 22.5 | 220 |
| 13,9 | 250 | 21,8 | 250 |
| 12.8 | 300 | 20 | 300 |
| 11.2 | 350 | 17.5 | 350 |

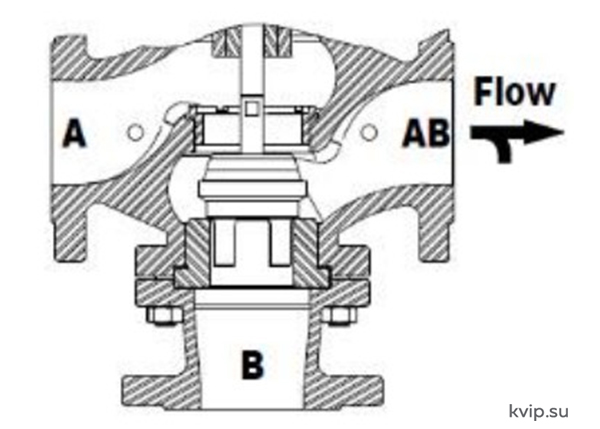

Конструкция проточной части регулирующего трехходового клапана ADCATrol V253:

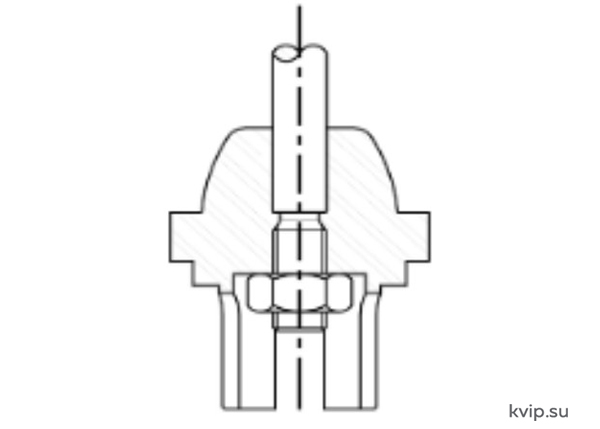

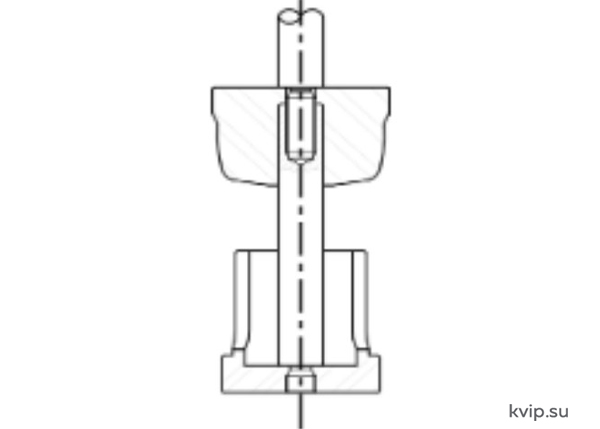

Конструкция плунжера регулирующего трехходового клапана ADCATrol V253:
 |
Уплотнение | Металл-по- металлу |
| Регулирующая характеристика | Линейная(PL) | |
| Диапазон регулирования: | 30:1 -50:1 | |
| Класс герметичности: | Класс IV согласно IEC 60534-4 | |
| Для смешения потоков рабочей среды | ||
 |
Уплотнение | Металл-по- металлу |
| Регулирующая характеристика: | Линейная(PL) | |
| Диапазон регулирования: | 30:1 | |
|
Класс герметичности: |
Класс IV согласно IEC 60534-4 | |

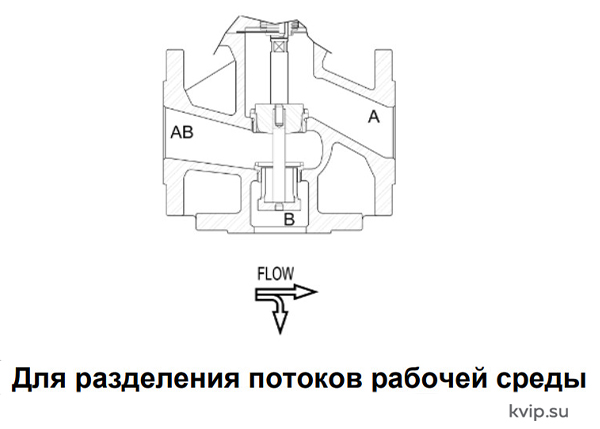

| Для разделения потоков рабочей среды | ||
Пропускная способность - смешивающая функция
| Типоразмер, DN | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Kvs, мЗ/ч | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 230 | 330 |
| 0 Седло* | 20/15 | 20/15 | 25/20 | 32/25 | 40/32 | 50/40 | 65/50 | 80/65 | 100/80 | 125/120 | 150/140 |
| Ход штока, мм | 20 | 30 | 35 | 40 | |||||||
Пропускная способность - разделительная функция
| Типоразмер, DN | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 |
|---|---|---|---|---|---|---|---|---|
| Kvs, мЗ/ч | 12 | 20 | 27 | 50 | 83 | 123 | 190 | 250 |
| 0 Седло* | 32/25 | 40/32 | 50/40 | 65/50 | 80/65 | 100/80 | 100/100 | 120/120 |
| Ход штока, мм | 20 | 30 | 35 | 40 | ||||

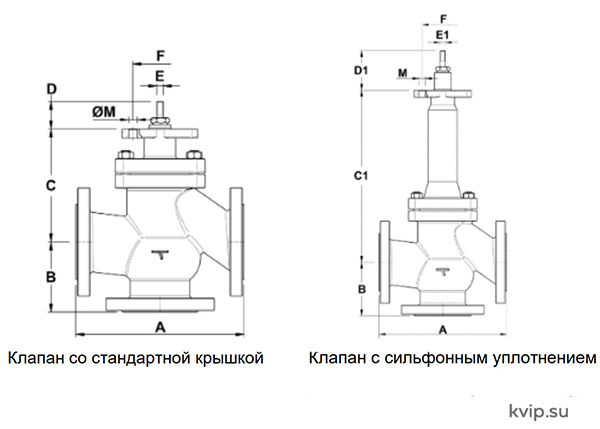

Весогабаритные характеристики регулирующего трехходового клапана ADCATrol V253:
| Размеры | Типоразмер, DN | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | ||
| А | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | |
| В | 65 | 70 | 75 | 80 | 90 | 100 | 120 | 130 | 150 | 200 | 210 | |
| С | 143 | 157 | 151 | 158 | 163 | 166 | 209 | 209 | 217 | 319 | 334 | |
| С1 | 265 | 279 | 273 | 280 | 285 | 288 | 418 | 418 | 426 | 529 | 544 | |
| D | 56 | |||||||||||
| D1 | 96 | |||||||||||
| Е | M10 | |||||||||||
| Е1 | М12 | |||||||||||
| F | 100 | |||||||||||
| М | 17 | |||||||||||
Примечание: фланцы PN16 DN65 стандартно поставляются с 4 отверстиями, 8 отверстий согласно EN1092-2 по запросу.
| Масса, кг | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Стандартная крышка | 8 | 9 | 10 | 12,5 | 14 | 16 | 32 | 36 | 51 | 107 | 130 |
| Сильфонное уплотнение | 10 | 11 | 11,5 | 14,5 | 16 | 19 | 36 | 40 | 54 | 95 | 125 |
Максимально допустимые усилия (кН) регулирующего трехходового клапана ADCATrol V253
| МДУ, кН | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Стандартная крышка | 12 | ||||||||||
| Сильфонное уплотнение | 16 | ||||||||||

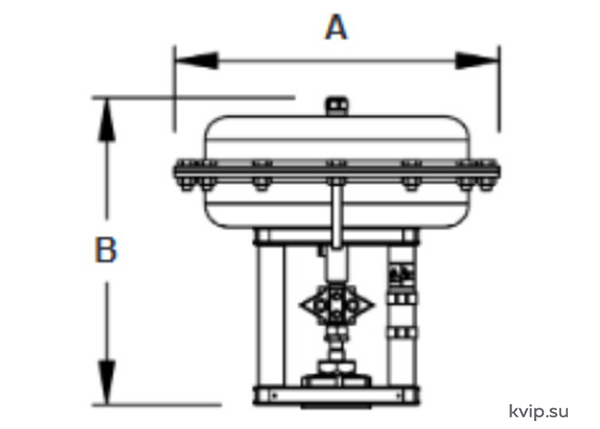

Весогабаритные характеристики пневматических приводов РА
 |
Параметр, | РА206 | РА281 | РА341 | РА436 | РА80 |
| А | 209 | 275 | 336 | 430 | 405 | |
| В | 236 | 243 | 323 | 291/311* | 505 | |
| Масса, кг | 6,2 | 9,6 | 14,3 | 24,4/28* | 50,4 | |
| * Для приводов с диапазонами пружин 1-2 бар; 1,5-3 бар; 2-4 бар. | ||||||

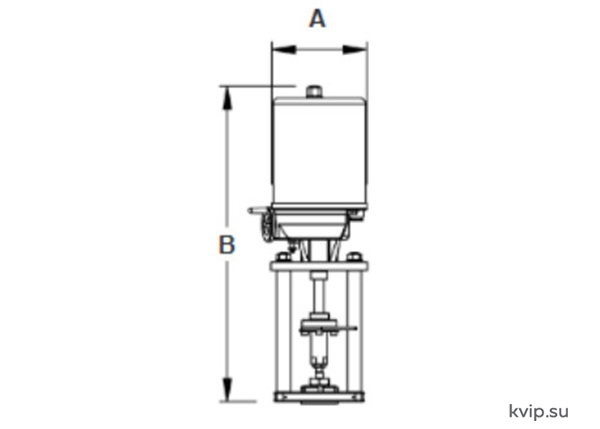

Весогабаритные характеристики электрических приводов EL
 |
Параметр, | EL12 | EL20 - EL45 | EL80-120 | EL250 |
| А | 129 | 148 | 188 | 216 | |
| В | 333 | 485 | 587 | 683 | |
| Масса, кг | 2,1 | 8 | 13 | 19 |

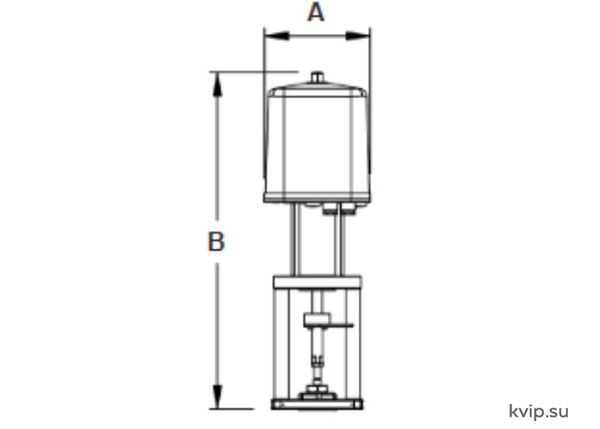

Весогабаритные характеристики электрических приводов ELR
 |
Параметр, | ELR2.1 | ELR2.2 | ELR2.3 |
| А | 162 | 162 | 162 | |
| В | 518/555* | 536/573* | 557/593* | |
| Масса, кг | 8,7 | 9,3 | 10 | |
| * С электронным позиционером PEL | ||||

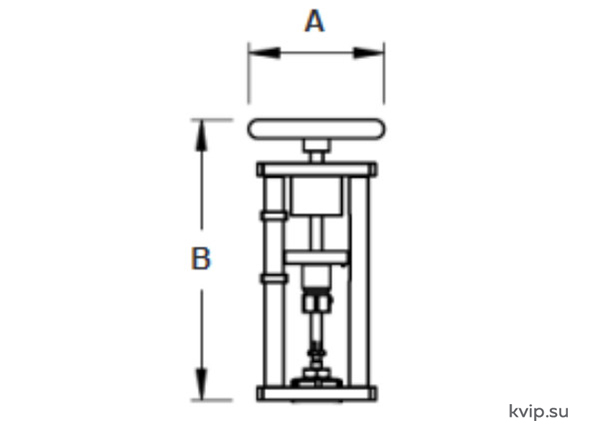

Весогабаритные характеристики с ручным маховиком
 |
Параметр, | МАН |
| А | 160 | |
| В | 331 | |
| Масса, кг | 5,6 |

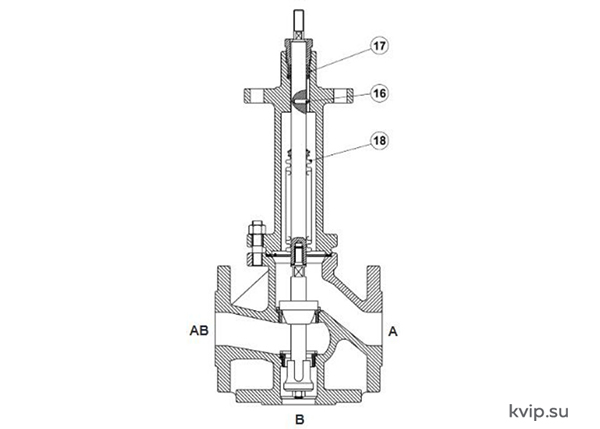

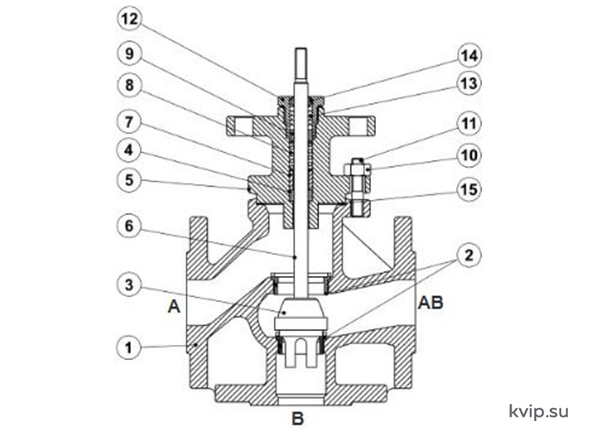

Спецификация материалов регулирующего трехходового клапана ADCATrol V253:
| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | GJS-400-18-LT / 5.3103 |
| 2 | Седла* | AISI 420/1.4021 |
| 3 | Плунжер* | AISI 420/ 1.4021 |
| 4 | Нижняя направляющая штока | Графит с PTFE |
| 5 | Крышка | GJS-400-18-LT / 5.3103 |
| 6 | Шток* | AISI 420/1.4021 |
| 7 | Уплотнение | AISI 303/1.4305 |
| 8 | Пружина | AISI 301 /1.4310 |
| 9 | Верхняя направляющая штока | Графит c PTFE |
| 10 | Гайки | С35Е/1.1181 |
| 11 | Шпильки | С35Е/1.1181 |
| 12 | Уплотнительная гайка | AISI 303/1.4305 |
| 13 | Шевронный пакет* | Графит c PTFE |
| 14 | Кольцо | FPM |
| 15 | Уплотнение* | Нержавеющая сталь / Графит |
| 16 | Фиксирующая шпилька | Нержавеющая сталь / А2-70 |
| 17 | Дополнительный пакет уплотнений* | Нержавеющая сталь / Графит |
| 18 | Металлические сильфоны | AISI 316Ti /1.4571 |
