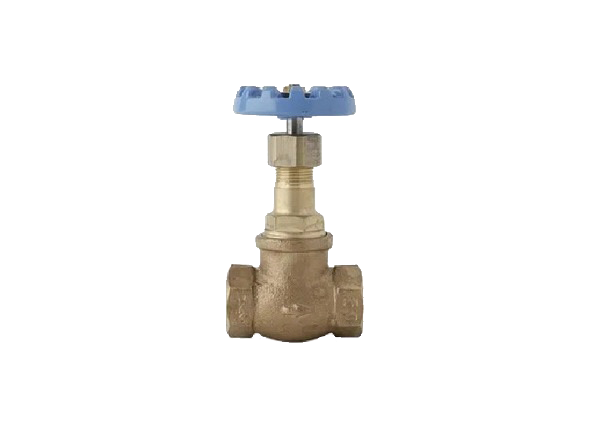

Запорные клапаны типа HV3
HV3 - Клапаны с бронзовым корпусом для пара, воды, нефтепродуктов и воздуха.
Ограничение применения
|
Корпус соответствует нормали |
PN25 |
|
PMA - Максимальное допустимое давление |
25 бар |
|
TMA - Максимальная допустимая температура |
260°C |
|
Давление холодного гидроиспытания |
38 бар |

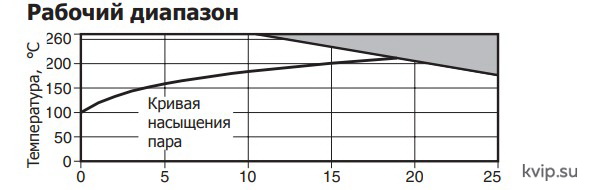

Рабочий диапазон
Давление, бар
DN и соединения
½", ¾", 1",Резьба BSP

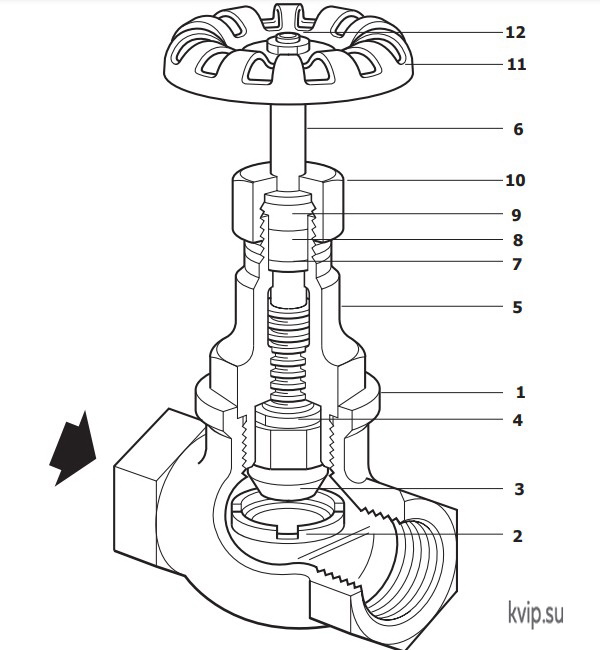

Материалы
|
№ |
Деталь |
Материалы |
||
|
1 |
Корпус |
Бронза |
ASTM B62 |
|
|
2 |
Седло клапана |
Нержавеющая сталь |
AISI 431 |
|
|
3 |
Клапан |
Нержавеющая сталь |
AISI 431 |
|
|
4 |
Контргайка |
Бронза |
ASTM B62 |
|
|
5 |
Головка |
Бронза |
ASTM B62 |
|
|
6 |
Шток |
½" - 1" |
Аустенитная нерж. сталь |
BS 970 303 S31 |
|
1¼" - 2" |
Бронза |
ASTM B62 |
||
|
7 |
Шайба |
Бронза |
ASTM B62 |
|
|
8 |
Сальник |
PTFE (тефлон) |
|
|
|
9 |
Букса |
Бронза |
ASTM B62 |
|
|
10 |
Гайка |
сальника |
Бронза |
|
|
11 |
Маховик |
Алюминий |
DIN |
|
|
12 |
Гайка маховика |
Латунь |
DIN 17660 MS63 |
|

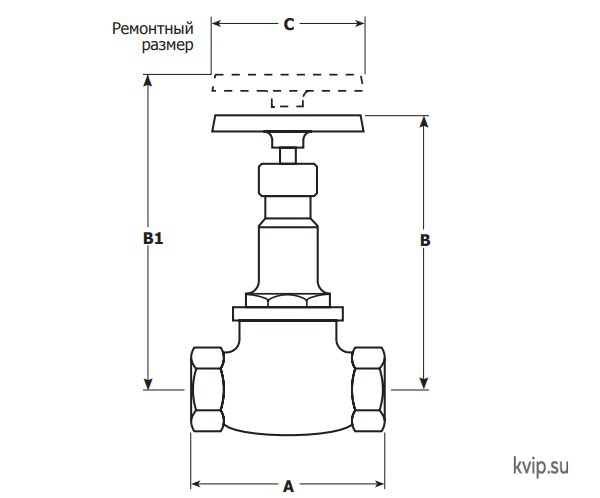

Размеры и вес (ориентировочные), в мм и кг
|
Размер |
A |
B |
B1 |
C |
Вес |
|
½" |
67 |
105 |
111 |
60 |
0,6 |
|
¾" |
80 |
113 |
123 |
60 |
0,86 |
|
1" |
95 |
130 |
141 |
80 |
1,3 |
|
1¼" |
112 |
149 |
160 |
100 |
2,08 |
|
1½" |
132 |
149 |
163 |
100 |
2,86 |
|
2" |
160 |
184 |
206 |
120 |
4,65 |
Коэффициент Kvs
|
|
½" |
¾" |
1" |
1¼" |
1½" |
2" |
|
Кvs |
1,3 |
1,6 |
4,2 |
13,8 |
19,7 |
28 |
Как заказать
Запорный клапан HV3, 1½", резьба BSPЗапасные части

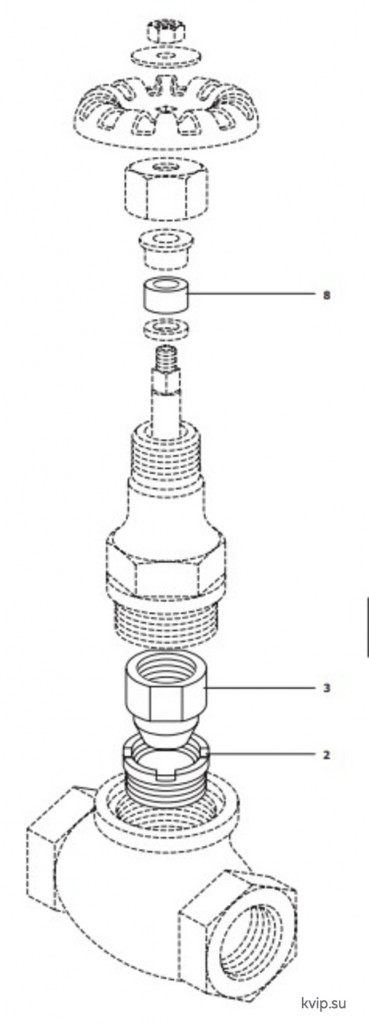

Запасные части изображены сплошными линиями. Детали, изображенные пунктирными линиями, как запасные части не поставляются.
Поставляемые запчасти
|
Узел седло-клапан |
2,3 |
|
Втулка сальника (3шт.) |
8 |
Как заказать
При заказе запасных частей используйте описание из таблицы "Поставляемые запчасти" и не забывайте указать тип клапана, его DN, а также цвет маховика.Пример: Плунжер и седло для запорного клапана HV3, 1".
Примечание:
Перечисленные запасные части предназначены для запорного клапана HV3 с маховиком голубого цвета.
Они не взаимозаменяемы с запасными частями для клапанов HV3 с зелёным или красным маховиком.
