Описание электроприводов линейных АСТА серий ЭПР/ЭПА
Электрические линейные приводы АСТА серий ЭПР (трехпозиционные) и ЭПА (аналоговые) предназначены для управления регулирующими и запорными седельными клапанами.Подробнее о видах и характеристиках регулирующих клапанов читайте в статье на нашем сайте.
Основные свойства
- Малые габариты;
- Низкое потребление энергии;
- Настройка скорости позиционирования.
Технические характеристики 3-х позиционных приводов
| Тип | ЭПР-0,7кН | ЭПР-1,6кН | ЭПР-2,7кН | ЭПР-4,0кН | ЭПР-10кН |
|
Тип управления |
Трехпозиционный |
||||
|
Усилие, кН |
0,7 |
1,6 |
2,7 |
4,0 |
10,0 |
| Номинальный полный ход, мм | 20 | 20 | 32 | 50 | 80 |
| Номинальное время полного хода, с (задается переключателем) | 63 / 80 / 125 | 63 / 80 / 125 | 100 / 125 / 160 |
80 / 100 / 125 / 160 |
125 |
| Потребляемая мощность, Вт, не более | 6 | 6 | 10 | 24 | 30 |
| Напряжение, В | 230В, 24В АС, 24В DС | ||||
| Тип двигателя | Шаговый | ||||
| Отключение по положению | 2 концевых выключателя | ||||
| Монтажное положение | Любое, кроме вниз приводом | ||||
| Температура окружающей среды |
0 °C … +50 °C |
||||
| Степень защиты в соотв. с ГОСТ 14254-96 |
IP54 |
||||
| Режим работы по МЭК 34-1 |
S4-25% ПВ, 630 переключений в час |
||||
| Масса, кг |
1,5 |
1,7 | 1,9 | 6 | 15 |
Технические характеристики аналоговых электроприводов
| Тип | ЭПА-0,7кН | ЭПА-1,6кН | ЭПА-2,7кН | ЭПА-4,0кН | ЭПА-10,0кН |
|
Тип управления |
Аналоговый – 0-10 В, 4-20 мА; трёхпозиционный |
||||
|
Усилие, кН |
0,7 |
1,6 |
2,7 |
4,0 |
10,0 |
|
Номинальный полный ход, мм |
20 |
20 |
32 |
50 | 80 |
| Номинальное время полного хода, с (задается переключателем) |
40 / 63 / 90 / 125 |
40 / 63 / 90 / 125 |
63 / 100 / 160 / 200 |
100 / 160 / 200 / 225 |
125 |
| Потребляемая мощность, Вт, не более | 10 | 10 | 10 | 24 | 30 |
| Напряжение, В | 230В, 24В АС, 24В DС | ||||
| Выходной сигнал | 4-20 мА | ||||
| Тип двигателя |
Шаговый |
||||
| Выключение по моменту |
Электронное, бесконтактное |
||||
| Монтажное положение |
Любое, кроме вниз приводом |
||||
| Температура окружающей среды |
1 °C … +50 °C |
||||
| Степень защиты в соотв. с ГОСТ 14254-96 |
IP54 |
||||
| Режим работы по МЭК 34-1 | S1-100% ПВ | ||||
| Масса, кг | 1,9 | 2,0 | 1,9 | 4,5 | 15 |

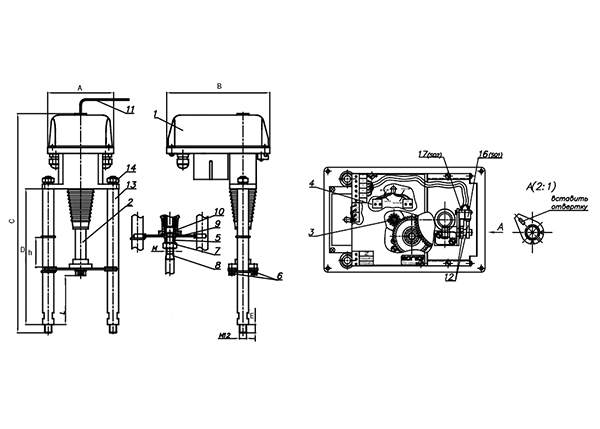

Габаритные и присоединительные размеры
| Модель привода | A, мм | B, мм | C, мм | D, мм | E, мм | h, мм | L, мм |
| ЭПР-0,7кН | |||||||
| ЭПР-1,6кН | – | 175 | 280 | 20 | 96 | ||
| ЭПР-2,7кН | 175 | 280 | 20 | 96 | |||
| ЭПР-4,0кН | 112 | 175 | 410 | 268 | 14 | 50 | 113 |
| ЭПР-10кН |
Спецификация
| Наименование | |
| 1 | Крышка |
| 2 | Шток электропривода с винтовой передачей |
| 3 | Шаговый электродвигатель |
| 4 | Плата управления |
| 5 | Гайка |
| 6 | Винт |
| 7 | Контргайка |
| 8 | Хвостовик штока |
| 9 | Плита |
| 10 | Присоединительная муфта электропривода |
| 11 |
Шестигранный ключ для ручного управления электропривода (входит в поставку) |
| 12 | Кулачки концевых выключателей |
| 13 | Стойки |
| 14 | Гайка стоек |
| 15 |
Переключатель (номинальное время полного хода/перекрытия) |
| 16 | Концевой выключатель «Закрыто» |
| 17 | Концевой выключатель «Открыто» |
