Описание ADCAMIX MX20 смесителя пароводяного
Смеситель пароводяной ADCAMIX серии MX20 позволяет с минимальными затратами получить горячую воду при помощи пара и холодной воды. В данном случае не требуется использование дорогостоящего теплообменного оборудования.Смеситель содержит встроенное предохранительное устройство, позволяющее исключить подачу пара даже в том случае, когда по каким-то причинам прекращается подача холодной воды. С принципами работы и обслуживания трехходового крана Вы сможете ознакомиться в статье на нашем сайте.
Температура воды на выходе из смесителя может легко регулироваться при помощи вентилей, установленных на входящем в смеситель трубопроводе пара и холодной воды. С правилами и порядков включения котла в паропровод Вы сможете ознакомиться в этой статье.
Массогабаритные характеристики
| Размер | А,мм | В,мм | С,мм | D,мм | Е,мм | Масса,кг |
|---|---|---|---|---|---|---|
| 3/4" | 134 | 220 | 116 | 57,5 | 337 | 7 |
Основные свойства
- Источник горячей воды под высоким давлением;
- Предохранительное устройство, защищающее от пропускания пара;
- Встроенные обратные клапаны;
- Полностью нержавеющая конструкция;
- Бесшумная работа смесителя.
Технические данные
| Типоразмеры | 3/4"×3/4" |
| Рабочая среда | Насыщенный пар и холодная вода |
| Исполнения | MX20 |
| Присоединение | Внутренняя резьба ISO 7/1 Rp (BS21) |
| Установка | Вертикальная настенная установка (см. инструкцию по монтажу и эксплуатации) |
| Опции | Встроенный паровой клапан, в случае если требуется подача пара, например, для стерилизатора |

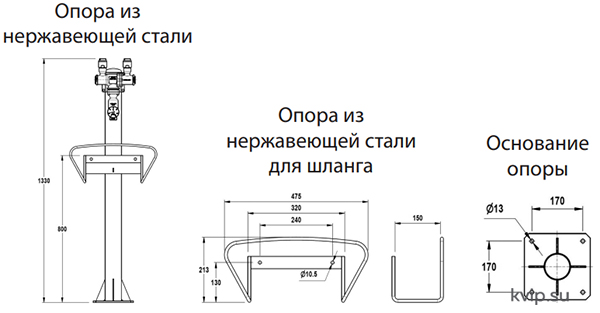

| Доп.оборудование | Опора из нержавеющей стали |

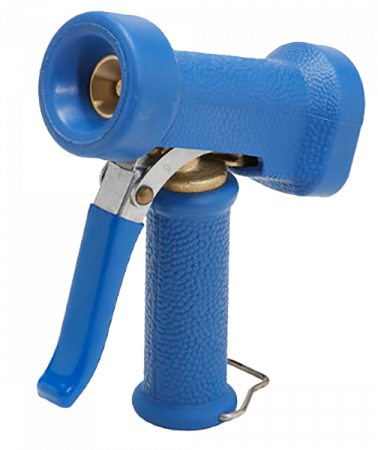

| Регулируемый пистолет | |
| Два клапана для пара и воды | |
| Шланг для подачи горячей воды | |
| Нержавеющий кронштейн для шланга |
Ограничения по применению
Ограничения по применению| Минимальное давление пара | 2,5 бар |
| Максимальное давление пара | 10 бар |
Расход горячей воды, л/ч
| Давление пара, бар | Температура горячей воды на выходе | ||||||
| 40 ºC | 50 ºC | 60 ºC | 70 ºC | 80 ºC | 90 ºC | 95 ºC | |
| 2,5 | 1900 | 1400 | 1150 | 900 | 700 | 650 | 600 |
| 3 | 2250 | 1600 | 1230 | 1030 | 900 | 800 | 700 |
| 4 | 2700 | 2000 | 1550 | 1250 | 1000 | 850 | 800 |
| 5 | 3250 | 2300 | 1800 | 1500 | 1250 | 900 | 850 |
| 6 | 3900 | 2900 | 2250 | 1800 | 1500 | 1200 | 1100 |
| 7 | 4200 | 3100 | 2400 | 1950 | 1600 | 1300 | 1200 |
| 8 | 4800 | 3500 | 2700 | 2100 | 1800 | 1550 | 1280 |
| 9 | 5200 | 3900 | 3000 | 2450 | 2000 | 1700 | 1600 |
| 10 | 5900 | 4100 | 3250 | 2700 | 2250 | 1900 | 1750 |
Технические спецификации шланга
|
Материалы трубы |
NBR резина, не имеющий запаха, безвкусный, гладкий, зеркальный; Соответствует стандартам FDA, рекомендации BfR и M.D. 21/03/73 и следующие положения |
| Материалы крышки | NBR резина, синий цвет, абразивный, озоно- и погодоустойчивый, гладкий, суконная отделка |
| Материалы армирования | Термостойкие синтетические текстильные материалы |
| Температурный диапазон |
От -20 °C до 95 °C; До 164 °C для очистных операций насыщенного пара – ограничивается рабочим давлением 6 бар. Стерилизация до 130 °C для максимального периода 30 минут |
| Внутренний диаметр | 19 мм |
| Внешний диаметр | 31 мм |
| Толщина стенки | 6 мм |
| Давление разрыва | 60 бар |
| Приблизительный вес | 0,58 кг |
Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус подачи пара | CF8M/1.4408 |
| 2 | Корпус подачи воды | CF8M/1.4408 |
| 3 | * Прокладка | NBR |
| 4 | Болт | A2–70 |
| 5 | * Паровой клапан | Нерж. Сталь /Графит |
| 6 | * Пружина клапана | AISI 302/1.4300 |
| 7 | Крышка парового пространства | AISI 316/1.4401 |
| 8 | * Прокладка | PTFE |
| 9 | * Поршень | AISI 316/1.4401 |
| 10 | Крышка водяного пространства | AISI 316/1.4401 |
| 10A | Паровой клапан | AISI 316/1.4401 |
| 10B | * Уплотнение | PTFE |
| 11 | Паровая форсунка | AISI 316/1.4401 |
| 12 | Смешивающая камера | CF8M/1.4408 |
| 13 | * Прокладка | Viton |
| 14 | Опора | AISI 304/1.4301 |
| 18 | * Клапан обратный | AISI 316/1.4401 |
| 19 | * Прокладка | PTFE |
ВНИМАНИЕ!!! В случае отсутствия установленных фильтров в системе, существует риск повреждения оборудования или снижения его эффективности в результате воздействия ржавчины, окалины и других частиц, особенно после проведения монтажных работ. Поставьте фильтры - сэкономьте на замене или ремонте оборудования в будущем!
