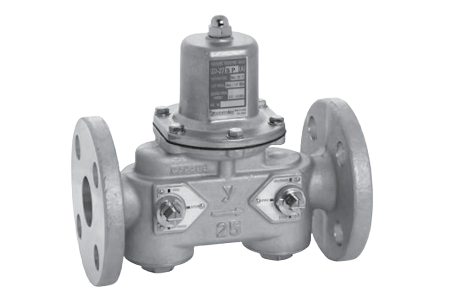

Описание Yoshitake GD-27BP Клапана редукционного для воды
Клапан прямого действия.
Об устройстве редукционного узла читайте тут. Об устройстве и классификации регуляторов можно узнать здесь.
Особенности Yoshitake GD-27BP Клапана редукционного для воды
- Сочетание функции понижения давления, перепуска и запорой функции обеспечивает экономию затрат и места;
- Обеспечивает широкий диапазон регулирования давления в системе водоснабжения;
- Детали проточной части изготовлены из устойчивого к коррозии материала, что исключает наличие ржавой воды;
- Сбалансированная по давлению конструкция клапана позволяет удерживать значение пониженного давления на постоянном уровне, не поддаваясь при этом влиянию входного давления;
- Открыв только верхнюю часть клапана, легко провести техническое обслуживание и осмотр.
| Модель | GP-27BP | |
|---|---|---|
| Применение |
Холодная и горячая вода |
|
| Давление на входе |
1,0 МПа или менее |
|
| Редуцированное давление |
(А) 0,05-0,35 МПа (В) 0,3-0,7 МПа |
|
|
Мин. дифференц. давление |
0,05 МПа |
|
|
Макс. коэф. понижения давления |
10:1 |
|
|
Максимальная температура |
90 °C |
|
| Материал | Корпус |
Литая бронза (обработка NPb) |
| Седло клапана |
Литая бронза (обработка NPb) |
|
| Затвор клапана |
Фторкаучук |
|
| Мембрана |
Этилен-пропиленовый каучук |
|
| Соединение |
Фланцевое соединение JIS 10K FF |
|
| Установка | Возможна горизонтальная или вертикальная установка (для 100А установка только на горизонтальный трубопровод в верхнем положении) | |
- Соединительный патрубок манометра с резьбовым соединением JIS Rc 1/4;
- Поставляется с манометром;
- Функция понижения давления устанавливается при отправке с завода.

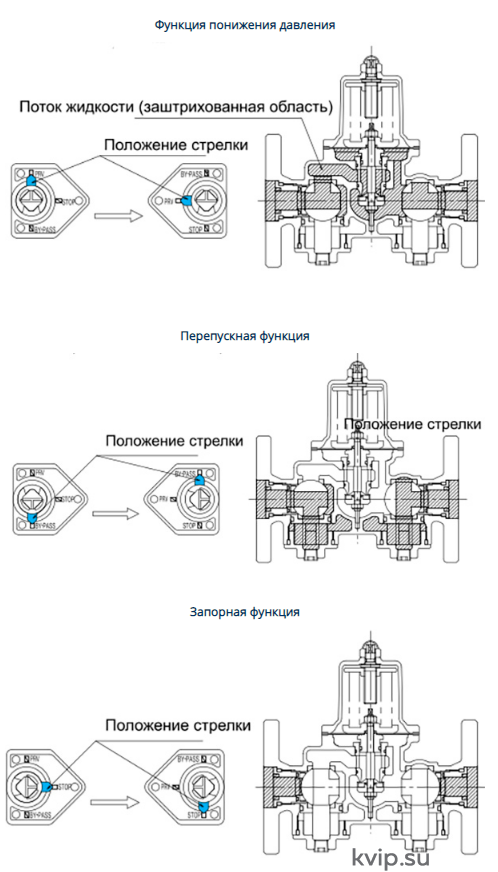

Переключение трех функций (функция редуцирования давления, функция байпаса и запорная функция) осуществляется при помощи рабочих штоков со стороны входа и выхода и направления стрелки в определенную точку пластины. Правильный порядок установки стрелки и потока жидкости для каждой функции см. на рисунке (на изображении стрелка находится в положении для функции понижения давления).

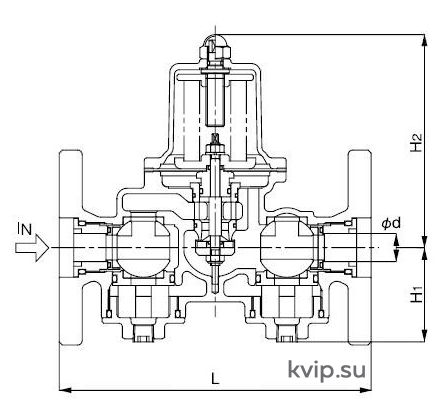

| Номинальный размер | L, мм | H1, мм | H2, мм | d, мм | Вес, кг |
|---|---|---|---|---|---|
| 20А | 200 | 61 | 137 | 18 | 6 |
| 25А | 200 | 61 | 137 | 18 | 7 |
| 32А | 245 | 72 | 177 | 18 | 11 |
| 40А | 245 | 72 | 177 | 28 | 12 |
| 50А | 260 | 92 | 186 | 28 | 16 |
| 65А | 328 | 99 | 257 | 45 | 30 |
| 80А | 402 | 112 | 274 | 56 | 38 |
| 100А | 470 | 134 | 328 | 72 | 58 |
Дифференциальное давление до и после клапана составляет не менее 0,15 МПа.
|
Номинальный размер |
20А | 25А |
32А |
40А |
50А |
65А |
80А |
100А |
|---|---|---|---|---|---|---|---|---|
|
Расход, л/мин |
40 |
60 |
100 |
150 |
250 |
300 |
450 |
700 |

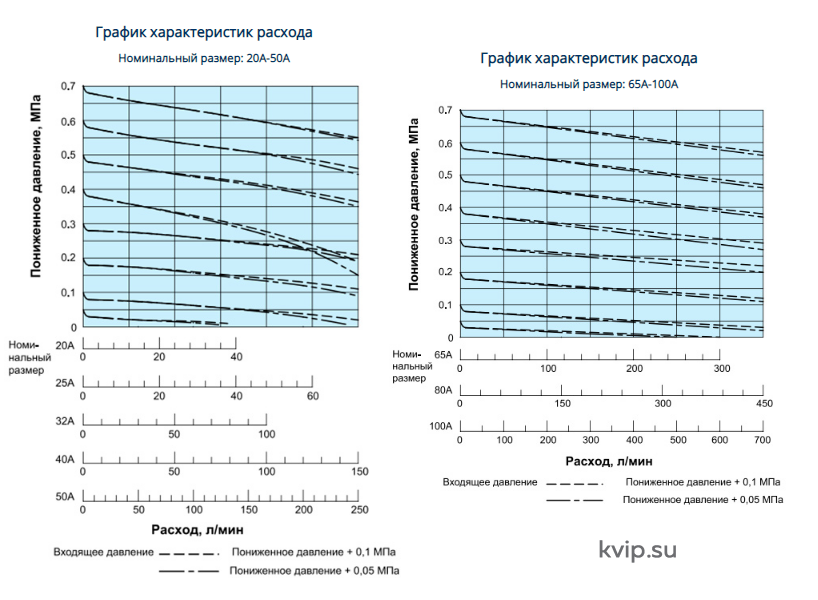

Если дифференциальное давление до и после клапана составляет менее 0,15 МПа, выберите надлежащий номинальный размер при помощи соответствующей диаграммы ниже.
|
|
Диапазон пониж. давл. |
Смещение давл. |
|---|---|---|
| A | 0,05-0,35 МПа |
Не более 0,10 МПа |
| B | 0,30-0,70 МПа | Не более 0,15 МПа |
На данном графике показано изменение пониженного давления, когда давление 0,6 МПа на входе клапана начинает колебаться в пределах от 0,15 МПа до 1,0 МПа, в то время как пониженное давление устанавливается на отметке 0,1 МПа.
