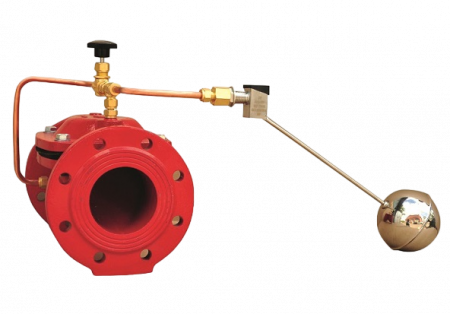

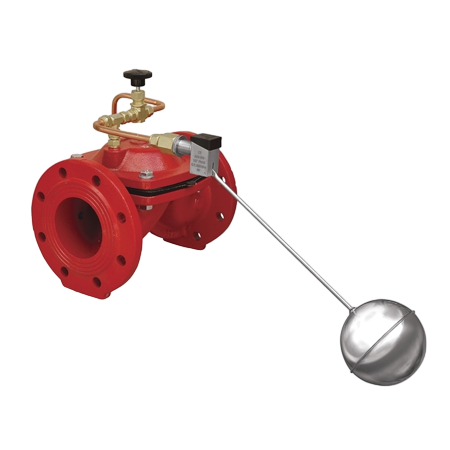

Описание АСТА Р01/06 Клапана поплавкового с пилотным управлением
АСТА Р01 и Р02 – это клапаны, управляемые энергией рабочей среды, которая подается на небольшой управляющий клапан, называемый пилотом, гидравлически связанный с основным клапаном. Клапаны используются в различных отраслях промышленности и имеют широкий спектр применений в зависимости от типа управляющего пилота: регулятор давления «после себя», регулятор давления «до себя», запорный клапан с электромагнитным управлением, регулятор расхода или уровня воды.Клапаны делятся на два типа:
- Мембранный – Р01 (например, регулятор давления воды после себя с пилотным управлением АСТА 01/02);
- Мембранно-плунжерный – Р02 (к примеру, АСТА 02/06).
Поплавковые клапаны для воды АСТА Р01 используются для обеспечения широкого спектра функций:
- Управление и регулирование в системах водоснабжения, канализации, орошения;
- Пожаротушение;
- Технологические процессы в промышленности и сельском хозяйстве.
- Кто способен заменить GEMU на рынке РФ;
- Кто из Российских производителей способен заменить Danfoss;
- Кейс – регулирование подачи пара на кондитерской фабрике.
Клапан автоматически поддерживает постоянный уровень жидкости в резервуаре, начиная от 15 сантиметров. Благодаря используемому в обвязке игольчатому клапану время реагирования может быть отрегулировано для предотвращения гидроудара в момент закрывания клапана
Основные свойства и преимущества АСТА Р01/06 Клапана поплавкового с пилотным управлением
- Доступная цена;
- Точная регулировка при низких расходах;
- Работает в широких диапазонах;
- Полная герметичность обеспечивается благодаря армированной нейлоном мембране;
- Встроенный самопромывной фильтр в пилотной обвязке;
- Устанавливается как на горизонтальном, так и на вертикальном трубопроводах;
- Простота в эксплуатации и обслуживании;
- Три модели мембран и пружин в зависимости от необходимого давления: PN16 – высокое давление, PN06 – стандартное давление и PN04 – низкое давление;
- Отсутствие механических направляющих в конструкции основного клапана;
- Клапан симметричен в горизонтальной плоскости.
| Опции |
Внешний индикатор положения мембраны |
|
Манометры на входе и выходе |
|
|
Изолирующие шаровые краны в пилотной обвязке |
|
| Применение |
Вода и другие жидкости, совместимые с материалами конструкции |
| Назначение |
Поддержание максимально возможного уровня жидкости в емкости |
| Материалы |
Корпус/крышка: серый чугун |
|
Мембрана: натуральная резина, армированная нейлоном |
|
|
Пружина: нержавеющая сталь |
|
|
Покрытие: двухкомпонентное эпоксидно-полиэфирное |
|
| Типоразмеры |
DN 50, 80, 100, 125, 150, 200, 250, 300 |
| Присоединение |
Фланцы по ISO-7005–2 (ГОСТ 33259–2015) |
| Установка |
Горизонтальная или вертикальная |
| Модель | АСТА Р01 |
| Условное давление | PN 16 |
| Макс. давление на входе | 16 бар |
| Макс. давление на выходе | 16 бар |
| Мин. рабочее давление | 0,7 бар |
| Рабочая температура | -10…+80 °C |
| Максимальный Kvs | 965 м3/ч |

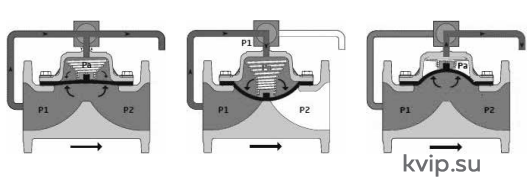

Принцип действия АСТА Р01/06 Клапана поплавкового с пилотным управлением
Управляющее устройство сбрасывает давление из управляющей камеры. Давление в линии поднимает мембрану в верхнее положение, и жидкость начинает течь через клапан.
Управляющее давление через управляющее устройство подается в камеру управления (над мембраной). При равенстве давлений над и под мембраной клапан закрывается благодаря дополнительному усилию, идущему от пружины.
Когда давление в мембранной камере в сочетании с усилием пружины и на входе в клапан уравновешено – происходит регулирование давления.

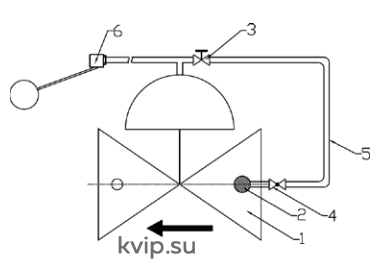

| № | Наименование |
| 1 | Основной клапан |
| 2 | Фильтр самопромывной |
| 3 | Игольчатый вентиль |
| 4 | Шаровые краны (по запросу) |
| 5 | Импульсная трубка* |
| 6 | Поплавковый клапан |
* Латунь, по запросу нержавеющая сталь или полипропилен.
| Основные параметры / Тип пилота | Тип 100 |
|
Номинальное давление, бар |
10 |
|
Максимальное рабочее давление, бар |
10 |
|
Минимальный перепад давления, бар |
1 |
|
Присоединение |
1/2" BSP |
|
Температура рабочей среды, °С |
-10…+80 |
|
Вес, кг |
0,185 |
|
Материал корпуса |
Нерж. сталь AISI 304 |
|
Уплотнение мембраны |
Силикон |
|

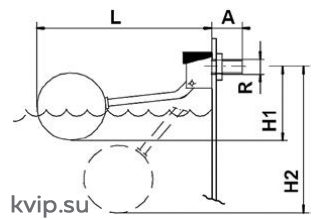

R |
А |
L | H1 | H2 | Поплавок |
|
G 1/2" |
35 мм | 405 мм | 124 мм | 370 мм | 110 мм |
| DN | мм | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Диапазон давлений | бар | 2,5-16 | 1,2-16 | 1-16 | ||||||
| Kv | м3/ч | 50 | 50 | 130 | 200 | 200 | 450 | 800 | 1250 | 1800 |
| Расход | Рекомендовано, м3/ч | 39 | 39 | 100 | 156 | 156 | 350 | 622 | 972 | 1400 |
| Сброс, м3/ч | 78 | 78 | 199 | 311 | 311 | 477 | 848 | 1325 | 1909 | |
| Рабочий объем камеры | л | 0,132 | 0,132 | 0,466 | 0,466 |
0,466 |
2,270 |
5,063 | 8,512 |
10,126 |

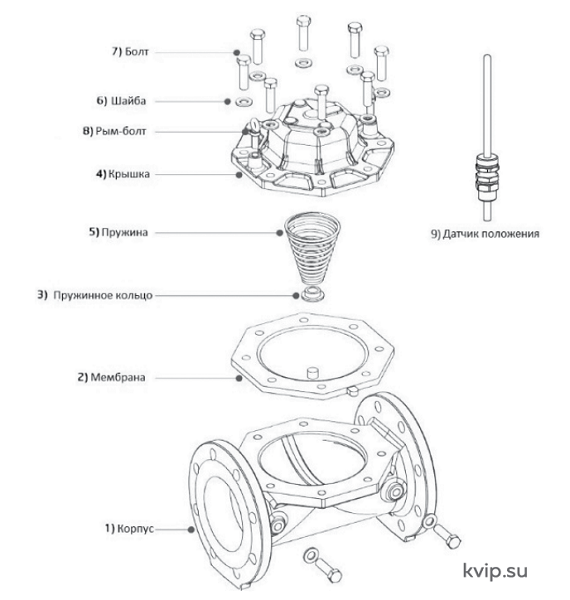

| № | Наименование | Материал | Опция |
| 1 | Корпус | Чугун | Ковкий чугун |
| 2 | Мембрана | Армированный нейлон | EPDM, нитрил, неопрен |
| 3 | Пружинное кольцо | Полиамид | |
| 4 | Крышка | Чугун | Ковкий чугун |
| 5 | Пружина | Нерж. сталь SST 302 | Нерж. сталь SST 316 |
| 6 | Шайба | Сталь с покрытием | Нерж. сталь |
| 7 | Болт | Сталь с покрытием | Нерж. сталь |
| 8 | Рым-болт | Сталь с покрытием | Нерж. сталь |
| 9 | Датчик положения (дополнительно) | Нерж. сталь + латунь |

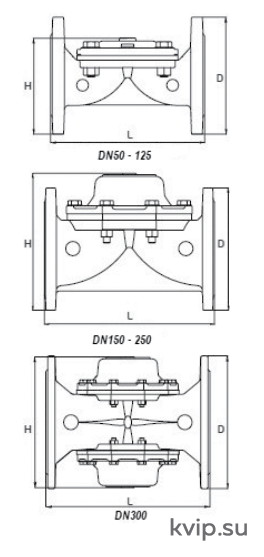

| DN | D, мм | L, мм | H, мм | Вес, кг |
| 50 | 166,5 | 200 | 154 | 7 |
| 65 | 186,5 | 214 | 162 | 9,5 |
| 80 | 202 | 291 | 182 | 16,5 |
| 100 | 234 | 305 | 194,5 | 18,5 |
| 125 | 253,5 | 369 | 204 | 24 |
| 150 | 290 | 403 | 325 | 47,5 |
| 200 | 342 | 494 | 400 | 80,5 |
| 250 | 411 | 611 | 463 | 116 |
| 300 | 495 | 609 | 487,5 | 156 |

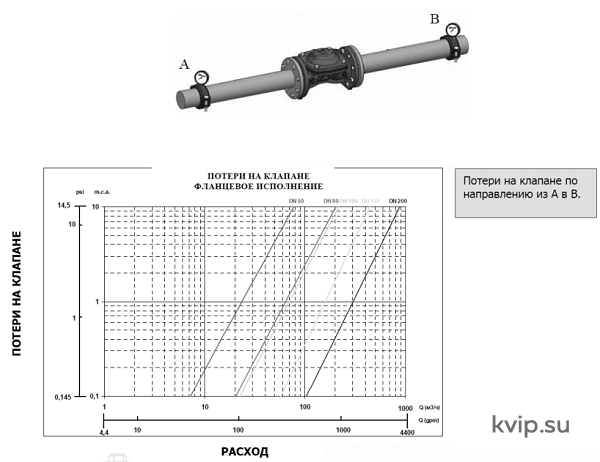

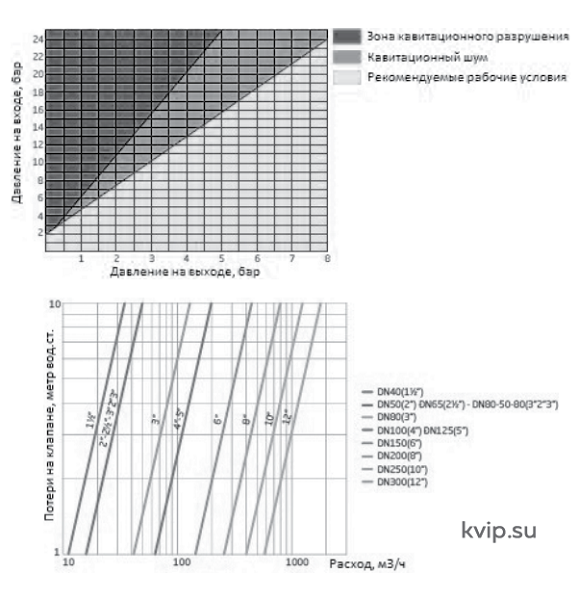

Гидравлическое сопротивление однокамерной конструкции АСТА Р01/06 Клапана поплавкового с пилотным управлением
| Модель | Условное давление | Минимальное давление | KV | Объем мембранной камеры | ||||
| бар | psi | бар | psi | м3/ч | gpm | литры | ||
|
DN50 (2") |
04 | 58 | 0,4 | 5.8 | 78 | 343.2 | 0,14 | |
| 06 | 87 | 1 | 14.5 | |||||
| 16 | 232 | 1,5 | 21.7 | |||||
| DN80 (3") | 04 | 58 | 0,4 | 5.8 | 203 | 893.2 | 0,63 | |
| 06 | 87 | 1 | 14.5 | |||||
| 16 | 232 | 1,5 | 21.7 | |||||
| DN100 (4") | 04 | 58 | 0,4 | 5.8 | 217 | 955.0 | 0,64 | |
| 06 | 87 | 1 | 14.5 | |||||
| 16 | 232 | 1,5 | 21.7 | |||||
| DN150 (6") | 04 | 58 | 0,4 | 5.8 | 447 | 1967.0 | 1,60 | |
| 06 | 87 | 1 | 14.5 | |||||
| 16 | 232 | 1,5 | 21.7 | |||||
| DN200 (8") | 04 | 58 | 0,4 | 5.8 | 880 | 3872.0 | 2,65 | |
| 06 | 87 | 1 | 14.5 | |||||
| 16 | 232 | 1,5 | 21.7 | |||||

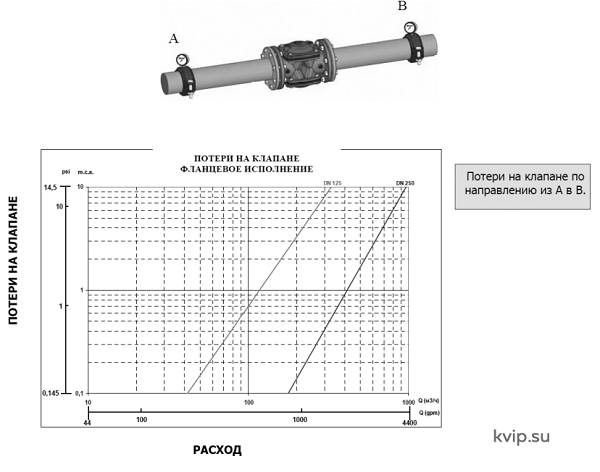

Гидравлическое сопротивление двухкамерной конструкции АСТА Р01/06 Клапана поплавкового с пилотным управлением
| Модель | Условное давление | Минимальное давление | KV | Объём мембранной камеры | |||
| DN | бар | psi | бар | psi | м3/ч | gpm | литры |
| DN125 | 04 | 58 | 0,4 | 5.8 | 330 | 1452 | 1,4 |
| 06 | 87 | 1 | 14.5 | ||||
| 16 | 232 | 1,5 | 21.7 | ||||
| DN250 | 04 | 58 | 0,4 | 5.8 | 965 | 4246 | 9,1 |
| 06 | 87 | 1 | 14.5 | ||||
| 16 | 232 | 1,5 | 21.7 | ||||

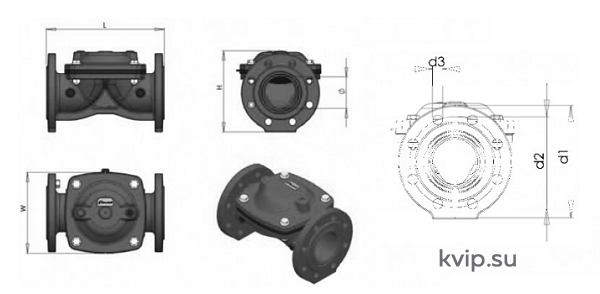

Основные размеры однокамерной конструкции АСТА Р01/06 Клапана поплавкового с пилотным управлением
| Модель | Длина (L) | Высота (H) | Входной диаметр (O) | Ширина (W) | Вес | |||||
| DN | мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | кг | фунты |
| DN50 | 186 | 7.32 | 165 | 6.50 | 50 | 1.96 | 125 | 4.92 | 7,6 | 16.75 |
| DN80 | 300 | 11.81 | 205 | 8.07 | 80 | 3.15 | 208 | 8.20 | 20,2 | 44.53 |
| DN100 | 305 | 12.01 | 230 | 9.05 | 100 | 3.94 | 208 | 8.20 | 21,8 | 48.06 |
| DN150 | 390 | 15.35 | 315 | 12.40 | 150 | 5.91 | 300 | 11.81 | 53,7 | 118.38 |
| DN200 | 475 | 18.70 | 415 | 16.34 | 200 | 7.87 | 385 | 15.16 | 84,4 | 186.07 |
| Модель | Диаметр фланца (dl) | Диаметр по центрам отверстий (d2) | Диаметр отверстий (d3) | Количество отверстий | |||
| DN | мм | дюйм | мм | дюйм | мм | дюйм | единицы |
| DN50 (2") | 165 | 6,50 | 125 | 4.92 | 19 | 0.75 | 4 |
| 165 | 6,50 | 125 | 4.92 | 19 | 0.75 | 4 | |
| 165 | 6,50 | 125 | 4.92 | 19 | 0.75 | 4 | |
| DN80 (3") | 200 | 7.87 | 160 | 6.30 | 18 | 0.71 | 8 |
| 200 | 7.87 | 160 | 6.30 | 18 | 0.71 | 8 | |
| 200 | 7.87 | 160 | 6.30 | 18 | 0.71 | 8 | |
| DN100 (4") | 220 | 8.66 | 180 | 7.08 | 18 | 0.71 | 8 |
| 220 | 8.66 | 180 | 7.08 | 18 | 0.71 | 8 | |
| 220 | 8.66 | 180 | 7.08 | 18 | 0.71 | 8 | |
| DN150 (6") | 285 | 11.22 | 240 | 9.45 | 22 | 0.87 | 8 |
| 285 | 11.22 | 240 | 9.45 | 22 | 0.87 | 8 | |
| 285 | 11.22 | 240 | 9.45 | 22 | 0.87 | 8 | |
| DN200 (8") | 340 | 13.85 | 295 | 11.61 | 22 | 0.87 | 8 |
| 340 | 13.85 | 295 | 11.61 | 22 | 0.87 | 8 | |
| 340 | 13.85 | 295 | 11.61 | 22 | 0.87 | 12 | |

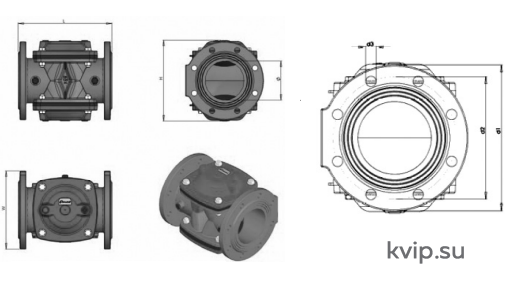

Основные размеры двухкамерной конструкции АСТА Р01/06 Клапана поплавкового с пилотным управлением
| Модель | Длина (L) | Высота (H) | Входной диаметр (∅) | Ширина (w) | Вес (a) | |||||
| DN | мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | кг | фунты |
| DN125 | 300 | 11.81 | 275 | 10.83 | 125 | 4.92 | 250 | 9.84 | 34,1 | 75.17 |
| DN250 | 496 | 19.53 | 540 | 21.26 | 250 | 9.84 | 380 | 14.96 | 150,3 | 331.35 |
| Модель | Диаметр фланца (dl) | Диаметр по центрам отверстий (d2) | Диаметр отверстий (d3) | Количество отверстий | |||
| DN | мм | дюйм | мм | дюйм | мм | дюйм | единицы |
| DN125 | 250 | 9.84 | 210 | 8.27 | 18 | 0.71 | 8 |
| 250 | 9.84 | 210 | 8.27 | 18 | 0.71 | 8 | |
| 250 | 9.84 | 210 | 8.27 | 18 | 0.71 | 8 | |
| DN250 | 405 | 15.94 | 355 | 13.98 | 25 | 0.98 | 12 |
| 405 | 15.94 | 355 | 13.98 | 25 | 0.98 | 12 | |
| 405 | 15.94 | 355 | 13.98 | 25 | 0.98 | 12 | |
| Маркировка клапана | АСТА | Р01 | / | 02 | - | 080 | - | 130 | - | Д | - | 16 | - | 01 | - | 80 | - | Ф | |
| Марка клапана | АСТА | ||||||||||||||||||
| Клапан мембранный (красный) | Р01 | ||||||||||||||||||
| Клапан мембранно-плунжерный (синий) | Р02 | ||||||||||||||||||
| Функция пилотной обвязки | |||||||||||||||||||
| Клапан редукционный | / | 02 | |||||||||||||||||
| Клапан перепускной | / | 03 | |||||||||||||||||
| Клапан электромагнитный, НЗ (основной клапан), напряжение, В | / | 04 (НЗ, 220 B AC) | |||||||||||||||||
| Клапан электромагнитный, НО (основной клапан), напряжение, В | / | 04 (НО, 220 B AC) | |||||||||||||||||
| Клапан поплавковый | / | 06 | |||||||||||||||||
| ... | / | ... | |||||||||||||||||
| Условный диаметр (DN), мм | - | ... | |||||||||||||||||
| Условная пропускная способность (Kvs), м3/ч | - | ... | |||||||||||||||||
| Тип плунжера | |||||||||||||||||||
| Диафрагма | - | Д | |||||||||||||||||
| Отсечной плунжер с уплотнением NBR | - |
М (NBR) |
|||||||||||||||||
| Условное давление (PN), бар | - | ... | |||||||||||||||||
| Материал корпуса | |||||||||||||||||||
| GJL-25O (серый чугун, максимум PN=16 бар) | - | 01 | |||||||||||||||||
| GJL-400-18-LT (GJS 500-7) (высокопрочный чугун, максимум PN=25 бар) | - | 02 | |||||||||||||||||
| Температурное исполнение клапана, °C | - | ... | |||||||||||||||||
| Тип присоединения | |||||||||||||||||||
| Фланцевое | - | Ф | |||||||||||||||||
| Резьбовое | - | Р | |||||||||||||||||
Пример заказа: АСТА Р01/02–080–130-Д-16–01–80-Ф Клапан редукционный с пилотным управлением DN80 PN16.
