Описание АСТА Р02/10(02) аварийного запирающего клапана с функцией редукционного
АСТА Р02 – это клапаны, управляемые энергией рабочей среды, которая подается на небольшой управляющий клапан, называемый пилотом, гидравлически связанный с основным клапаном. Клапаны используются в различных отраслях промышленности и имеют широкий спектр применений в зависимости от типа управляющего пилота: регулятор давления «после себя», регулятор давления «до себя», запорный клапан с электромагнитным управлением, регулятор расхода или уровня воды.Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?
Преимущества АСТА Р02/10(02) аварийного запирающего клапана с функцией редукционного
- Корпус клапана выполнен из высокопрочного чугуна и имеет полнопроходную конструкцию;
- Клапан спроектирован для уменьшения сопротивления потока рабочей среды, риска турбулентности и шумов в процессе работы;
- Встроенный самопромывной фильтр в пилотной обвязке;
- Полная герметичность обеспечивается благодаря плунжеру из оцинкованной стали и мягкому седловому уплотнению;
- Внутренние компоненты изготовлены из оцинкованной стали;
- Элементы клапана и обвязки имеют свободный доступ для обслуживания и не требуют демонтажа с трубопровода;
- Благодаря большому объему камеры клапан может работать на больших перепадах давления.
О том, как правильно выбрать регулятор давления пара читайте в статье на нашем сайте.
Наиболее используемые конфигурации АСТА Р02 аварийного запирающего клапана
АСТА Р02/10(02) – аварийный запирающий клапан с функцией редукционного;АСТА Р02/10(ОК) – аварийный запирающий клапан с защитой от противотока;
АСТА Р02/10(04) – аварийный запирающий клапан с дополнительно установленным в обвязке соленоидным клапаном.
Основные свойства АСТА Р02/10(02) аварийного запирающего клапана с функцией редукционного
|
Технические данные
|
|
|---|---|
| Типоразмеры | DN40–1200 |
| Номинальное давление | PN16 |
| Рабочая среда | Вода и другие жидкости, совместимые с материалами конструкции |
| Минимальное рабочее давление | 0,7 бар |
| Максимальное рабочее давление | 40 бар |
| Максимальная температура рабочей среды | 70 °C |
| Минимальная температура рабочей среды | -10 °C |
| Присоединение | Фланцевое по ГОСТ 33259-2015 |
| Установка | Любая, предпочтительнее горизонтальная |
|
Отношение входного давления к выходному в редукционном исполнении |
3:1 (стандарт), другое по запросу |
Весогабаритные характеристики АСТА Р02/10(02) аварийного запирающего клапана с функцией редукционного
| DN | A, мм | B, мм | C, мм | D, мм | Вес, кг |
|---|---|---|---|---|---|
| 40/50 | 204 | 138 | 83 | 147 | 18 |
| 65 | 218 | 151 | 93 | 147 | 23,5 |
| 80 | 242 | 163 | 100 | 191 | 28 |
| 100 | 294 | 208 | 110 | 214 | 39 |
| 125 | 332 | 238 | 125 | 229 | 47 |
| 150 | 355 | 257 | 142,5 | 238,5 | 84 |
| 200 | 458 | 316 | 170 | 320 | 138 |
| 250 | 583 | 398 | 201 | 343 | 264 |
| 300 | 725 | 540 | 233 | 657 | 370 |
| 350 | 725 | 540 | 270 | 685 | 385 |
| 400 | 990 | 740 | 305 | 873 | 830 |
| 500 | 1250 | 870 | 365 | 920 | 882 |
| 600 | 1450 | 870 | 365 | 920 | 922 |
Габаритные размеры клапана выше DN600 предоставляются по запросу.

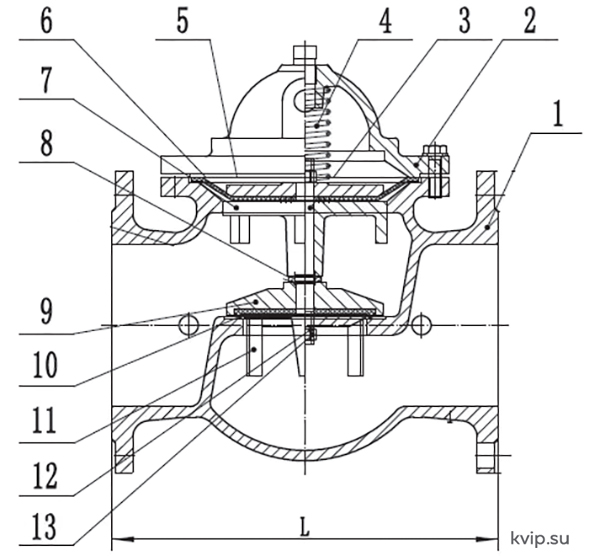

Спецификация материалов АСТА Р02/10(02) аварийного запирающего клапана с функцией редукционного
| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | GJS 450–10 |
| 2 | Крышка | GJS 450–10 |
| 3 | Шток | Оцинкованная сталь |
| 4 | Пружина | Оцинкованная сталь |
| 5 | Мембранная плита | Оцинкованная сталь |
| 6 | Мембрана | NBR |
| 7 | Верхняя направляющая плита | Оцинкованная сталь |
| 8 | Шайба | Оцинкованная сталь |
| 9 | Плунжер | Оцинкованная сталь |
| 10 | Прокладка | 30% Нитрил-каучук |
| 11 | Нижняя направляющая плита | Чугун с эпоксидным покрытием |
| 12 | Шайба | Оцинкованная сталь |
| 13 | Гайка | Оцинкованная сталь |
%20аварийный%20запирающий%20клапан%20с%20защитой%20от%20противотока_Р1.jpg "АСТА Р0210(02) аварийный запирающий клапан с защитой от противотока_Р1")
