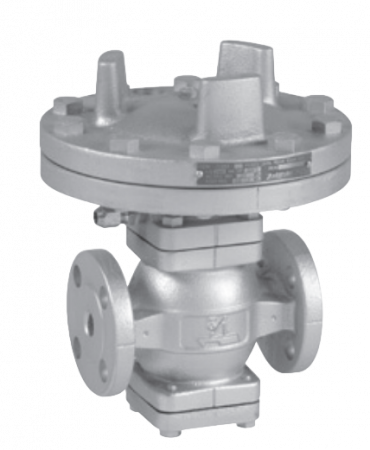

Yoshitake GDK-2000 Клапан редукционный прямого действия

Описание YOSHITAKE GDK-2000 Клапана редукционного прямого действия

• В клапане YOSHITAKE прямого действия действующих частей меньше, конструкция простая, но прочная;
• Сферический главный клапан обеспечивает хорошую герметичность и уменьшение утечек из седла клапана (соответствует классу IV по стандарту АNSI);
• Мембрана большого размера обеспечивает высокое значение Сv и дает возможность управлять изменениями нагрузки;
• Легкая регулировка давления благодаря удаленному управлению;
• Широкий диапазон настроек давления.

Подробнее о видах, назначениях и особенностях установки регуляторов давления читайте в статье на нашем сайте.

Читайте наш кейс: организация нагрева подачи пара в гранулятор на фанерном заводе. Как мы это сделали и с какими трудностями столкнулись?

Другие товары этого производителя:

• YOSHITAKE GD-400 Клапан редукционный для воздуха;
• YOSHITAKE GP-1000/1001 Клапан редукционный прямого действия.


Технические характеристики

Модель		GDK-2000
Применение		Пар
Метод восприятия пониженного давления		Внешняя импульсная трубка*
Давление на входе		0,1-2,0 МПа		0,1-1,0 МПа
Пониженное давление		0,05-1,4 МПа		0,05-0,85 МПа
		До 85% от входного давления (по манометру)
Давление рабочего воздуха		См. таблицу уставок давления пневматической нагрузки
Мин. дифференц. давление		0,05 МПа
Макс. коэф. понижения давления		10:1
Максимальная температура		220 °C
Утечки через седло клапана		Не более 0,1% номинального рахода
Материал	Корпус	Ковкий чугун
	Клапан	Нержавеющая сталь
	Седло клапана	Нержавеющая сталь
	Мембрана	Нержавеющая сталь
Импульсная трубка пониженного давления		Медная труба
Соединение		Резьбовое соединение JIS Rc	Фланцевое соединение JIS 20K RF	Фланцевое соединение JIS 10K FF

* Стандартная внешняя импульсная трубка.

При установке редукционного клапана обязательно присоедините импульсную трубку и компенсатор, поставленные в комплекте. Если импульсная трубка не присоединена, клапан работать не будет. Доступны варианты с фланцами по ASME или EN.

Размеры редукционного клапана (резьба)

Номинальный размер	d	L	H	H1	A	Вес
15А	Rc 1/2	150	244	74	200	12.4
20А	Rc 3/4	150	244	74	200	12.4
25А	Rc 1	160	251	76	226	16.4
32А	Rc 1-1/4	180	282	90	226	19.9
40А	Rc 1-1/2	180	282	90	226	19.9
50А	Rc 2	230	319	103	276	30.5

Доступны варианты с соединением NPT.

Размеры редукционного клапана (фланец)

Ном. размер	L	H1	H	A	Вес
15А	146 (142)	74	244	200	13.9 (13.7)
20А	146 (142)	74	244	200	14.4 (14.2)
25А	156 (152)	76	251	226	19.2 (18.8)
32А	176 (172)	90	282	226	22.4 (22.0)
40А	196 (192)	90	282	226	22.9 (22.5)
50А	222 (218)	103	319	276	33.5 (33.5)
65A	282 (278)	122	373	352	61.8 (61.5)
80A	302 (294)	135	399	352	69.1 (66.9)
100A	342 (330)	167	488	401	108.6 (105.0)

Вышеуказанные значения в скобках — размеры и вес фланцевых соединений стандарта JIS 10K FF. Свяжитесь с нами по вопросу других спецификаций.

График подбора YOSHITAKE GDK-2000 Клапана редукционного прямого действия

См. диаграмму подбора технических характеристик выше для выбора наиболее подходящего варианта редукционного клапана. Найдите точку пересечения давления на входе (Р1) и пониженного давления (Р2).

Если точка пересечения находится в пределах диапазона (А), понижение давления следует осуществлять в два этапа. Если в пределах диапазона (В) — диапазон регулирования. Если в пределах диапазона (С), максимальная производительность не может быть достигнута. При понижении давления в два этапа расстояние между клапанами должно быть не менее 3 м.

На данном графике показано изменение пониженного давления, когда давление 1,4 МПа на входе клапана начинает колебаться в пределах от 0,2 МПа до 1,4 МПа, в то время как пониженное давление устанавливается на отметке 0,14 МПа.

Таблица установок давления пневматической нагрузки YOSHITAKE GDK-2000 Клапана редукционного прямого действия

Если номинальный размер — 25А, давление на входе (Р1) — 1,0 МПа, а пониженное давление (Р2) — 0,2 МПа, давление пневматической нагрузки вычисляется следующим образом: проведите линию вверх от точки дифференциального давления (АР) перед редукционным клапаном и после него (1,0 МПа - 0,2 МПа = 0,8 МПа), чтобы найти точку пересечения (а) с номинальным размером 25А. Вычислите дРа (давление пневматической нагрузки (Ра) - установленное давление (Р2)) = 0,037 МПа, проведя горизонтальную линию влево от точки пересечения (а). Таким образом, давление пневматической нагрузки составляет: (Ра) = дРа + Р2 = 0,037 + 0,2 = 0,237 МПа. Подробнее об устройстве редукционного узла читайте в статье на нашем сайте.
