Yoshitake GD-400 Клапан редукционный для воздуха

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Сохранить параметры
рабочих сред

Описание Yoshitake GD-400 Клапана редукционного для воздуха

Клапан прямого действия.

Об устройстве редукционного узла читайте тут. О классификации регуляторов можно узнать здесь.

Особенности Yoshitake GD-400 Клапана редукционного для воздуха

Сбалансированная по давлению конструкция клапана позволяет удерживать значение пониженного давления на постоянном уровне, не поддаваясь при этом влиянию входного давления;
Простая конструкция позволяет легко разобрать клапан для проведения технического обслуживания;
Широкий диапазон применения благодаря высокому рабочему давлению;
Большая площадь мембраны обеспечивает большую точность регулирования для высоких значений установочного давления.

Технические характеристики
Модель		GD-400
Номинальный размер		15-25А
Применение		Воздух, газообразный азот^*1
Давление на входе		2,5-400 кПа
Пониж. давление		(А) 0,5-1,4 кПа (В) 1,2-3,3 кПа (С) 3,0-8,0 кПа (D) 7,0-20 кПа
Рабочая температура		5-60 °C)
Мин. дифференц. давление		2,0 кПа
Макс. коэф. понижения давления		400:1
Способ измерения пониженного давления		Внешняя импульсная трубка
Минимальный регулируемый расход		15-25А: 1,2 м³/ч (стандартные условия) 32-50А: 10 м³/ч (стандартные условия)
Материал	Корпус	Чугун
	Клапан	Нержавеющая сталь
	Седло клапана	Нержавеющая сталь
	Диск	Бутадиен-нитрильный каучук^*2
	Шток	Нержавеющая сталь
	Мембрана	Бутадиен-нитрильный каучук^*2
Соединение		Фланцевое соединение JIS 10K FF

Кабель (Ø8, длина 2 м) и патрубок для подключения внешней импульсной трубки заказываются отдельно.

^*1При использовании для других жидкостей следует про-консультироваться с производителем клапана.

^*2Доступны варианты с компонентами из фторкаучука.

Пример установки на трубопроводе Yoshitake GD-400 Клапана редукционного для воздуха

Подключите внешнюю импульсную трубку к точке отбора на трубопроводе;
Не следует регулировать игольчатый вентиль редукционного клапана;
Диаметр внешней импульсной трубки для измерения давления должен обеспечивать скорость течения жидкости 5-15 м/с;
Значения давления для опрессовки или проверки герметичности трубопровода приведены в таблице справа.

В случае подачи большего давления внутренние элементы клапана могут быть повреждены.

Давление для проверки герметичности
Давление на входе			400 кПа или менее
Пониж. давление	Диапазон давления	A	1,8 кПа или менее
		A	4,2 кПа или менее
		A	10 кПа или менее
		A	25 кПа или менее

Yoshitake GD-400 Клапан редукционный для воздуха

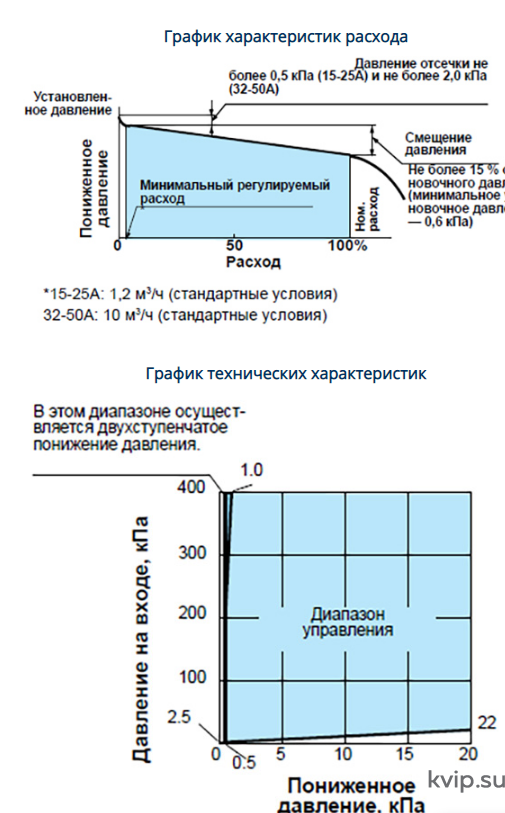

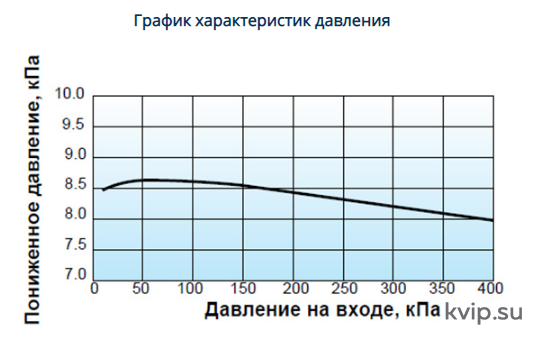

На данном графике показана зависимость пониженного давления при изменении давления на входе клапана с 400 кПа до 10 кПа при установленном пониженном давлении 8,0 кПа.

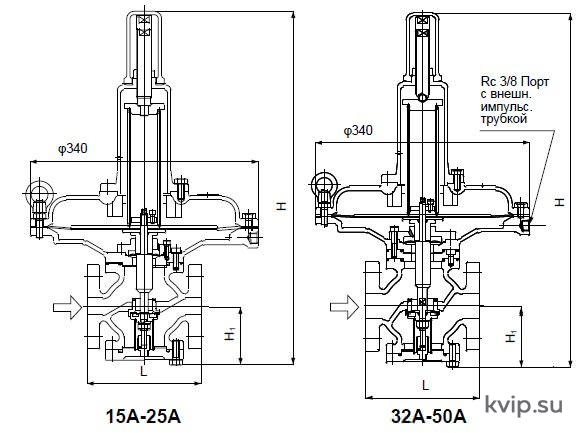

Габаритные размеры
Номинальный размер	L, мм	H1, мм	H, мм	Вес, кг
15А	166	86	526	29.0
20А	170	86	526	29.0
25А	170	86	526	30.0
32А	180	96	561	32.0
40А	180	96	561	32.0)
50А	180	101	561	33.0

Yoshitake GD-400 Клапан редукционный для воздуха

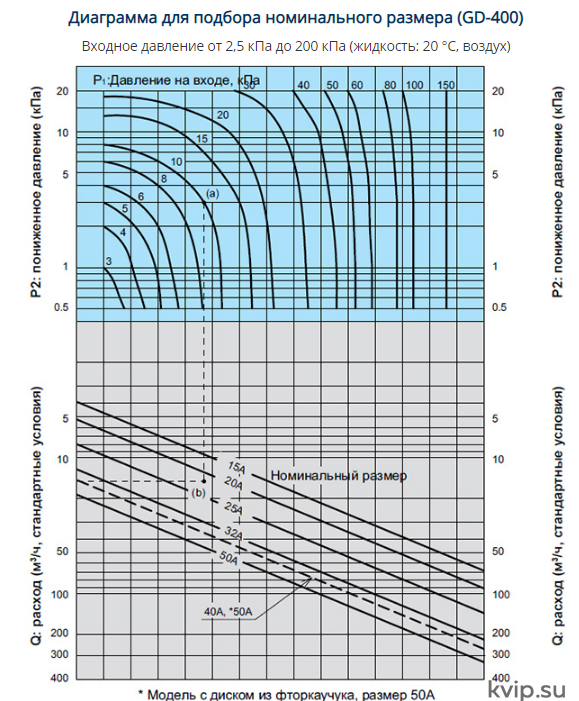

Пример. Выбор номинального размера редукционного клапана: давление на входе (P1) —10 кПа, давление на выходе (P2) — 3 кПа, расход — 15 м3/ч (стандартные условия). Сначала необходимо найти точку пересечения (а) графика входного давления (Р1) для 10 кПа с графиком выходного давления (Р2) для 3 кПа. От данной точки следует провести линию вниз до пересечения (b) с характеристикой расхода 15 м3/ч (стандартные условия). Так как точка пересечения (b) лежит между размерами 20A и 25A, необходимо выбрать больший из двух — 25A.
*Коэффициент запаса следует принять равным 80-90 %.

Входное давление от 200 кПа до 400 кПа
Номинальный размер	Давление на входе, кПа	Номинальный расход (м3/ч)(стандартные условия)
		Пониженное давление, кПа
		0,5-4	4-20
15А	200-400	60	60
20А	200-300	90	90
20А	300-400	90	120
25А	200-300	120	120
	300-400	120	150
	400	120	190
32А	200-300	200	250
32А	300-400	200	300
40А	200-300	250	300
40А	300-400	250	350
50А	200-300	350[300]	400[350]
50А	300-400	350[300]	450[400]

В скобках приведены значения расхода для модели с диском из фторкаучука.
