Описание

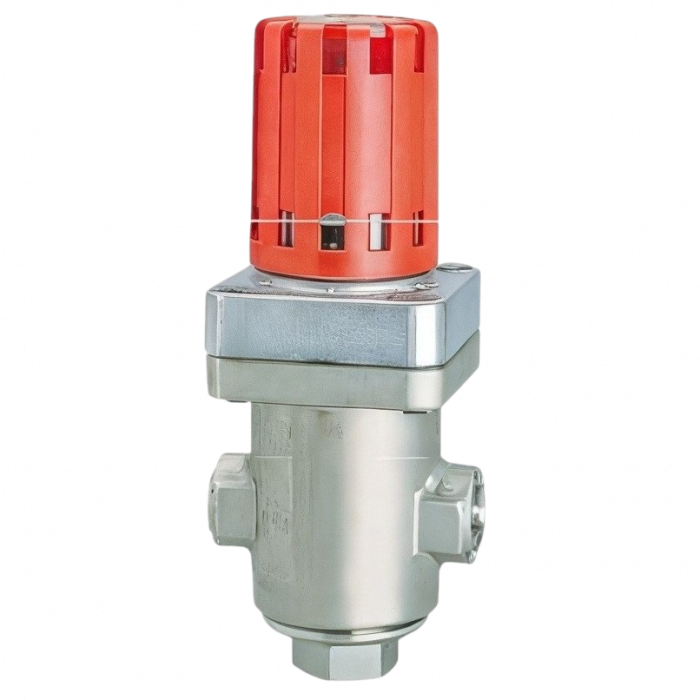

Редукционные клапаны прямого действия сильфонного типа BPRV30 предназначены для снижения и поддержания давления водяного пара. Клапаны обладают простой конструкцией, небольшими габаритными размерами и могут быть обслужены и отремонтированы без демонтажа с трубопровода. Для настройки давления не требуется специальный инструмент, это может быть сделано с помощью удобной настроечной головки. Внутренние элементы клапана защищены от грязи встроенным фильтром с сеткой 60-mesh.
Корпус, а также все внутренние элементы клапана выполнены из нержавеющей стали.

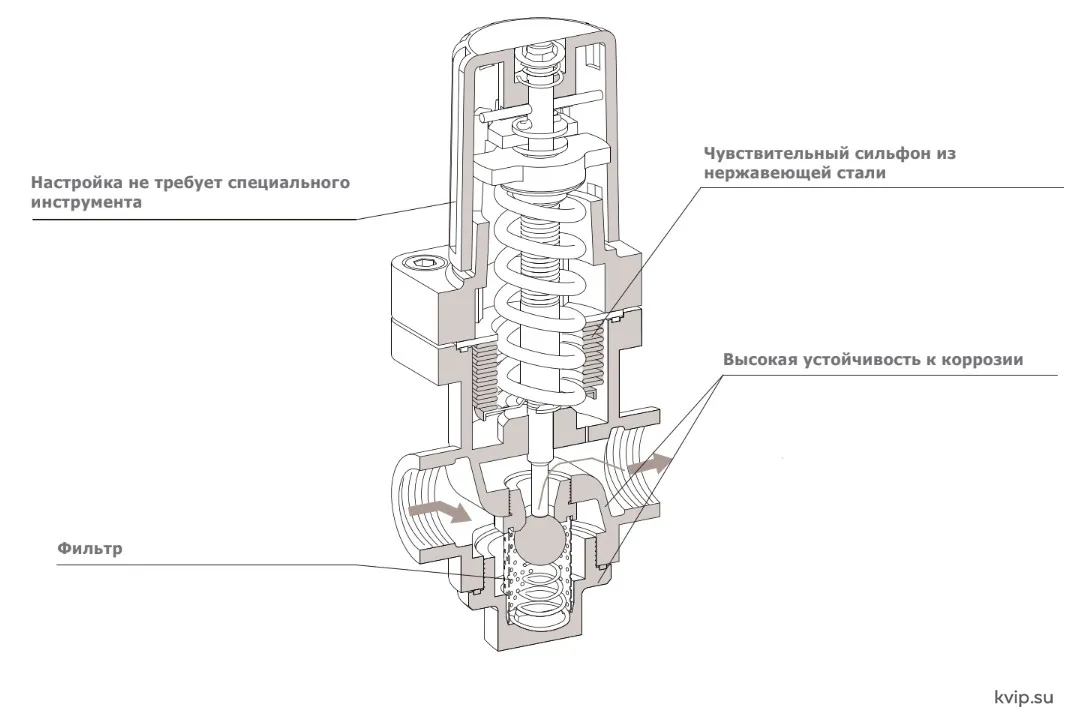

- Настройка не требует специального инструмента. Удобная и эргономичная головка для настройки позволяет легко настроить требуемое давление за клапаном.
- Чувствительный сильфон из нержавеющей стали. Чувствительный и одновременно прочный сильфон из нержавеющей стали обеспечивает точное поддержание давления.
- Фильтр. Встроенный фильтр с сеткой 60-mesh предназначен для защиты проточной части клапана от грязи и отложений, что гарантирует надежную и стабильную работу.
- Высокая устойчивость к коррозии. Корпус из нержавеющей стали марки 304 обладает превосходной коррозионной стойкостью, что обеспечивают большой срок службы.
Технические характеристики
|
Модель |
BPRV30 |
|
Номинальный диаметр (DN) |
15, 20, 25 |
|
Номинальное давление |
PN16 / PN25 |
|
Давление испытания корпуса |
2.4 МПа / 3.75 МПа |
|
Среда |
Пар |
|
Давление на выходе |
Диапазон (А) 0.02 - 0.1 МПа (желтая пружина) Диапазон (В) 0.05 - 0.4 МПа (синяя пружина) Диапазон (С) 0.35 - 1.0 МПа (желто-зеленая пружина) |
|
Минимальный перепад давления |
0.05 МПа |
|
Максимальное отношение давлений на входе и выходе |
10:1 |
|
Максимальная рабочая температура |
220°C |
|
Протечка в затворе |
Не более 0.01% номинального расхода |
|
Тип соединения |
Резьба: BSP, NPT Фланцы: DIN, ANSI |

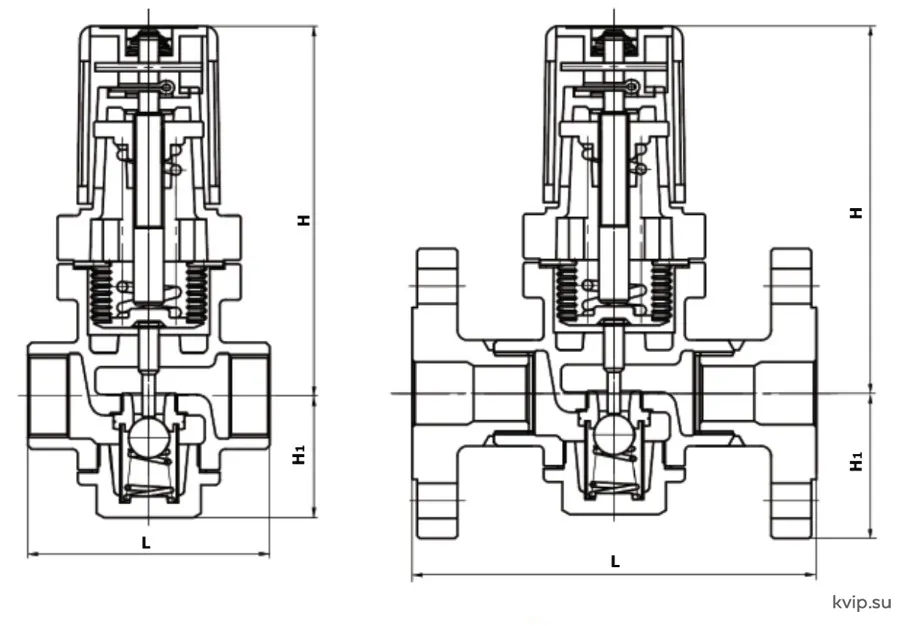

Размеры, мм
|
DN |
L (резьба) |
L (фланцы) |
H |
H1 |
|
15 |
80 |
150 |
146 |
47.5 |
|
20 |
85 |
150 |
146 |
52.5 |
|
25 |
90 |
160 |
146 |
57.5 |

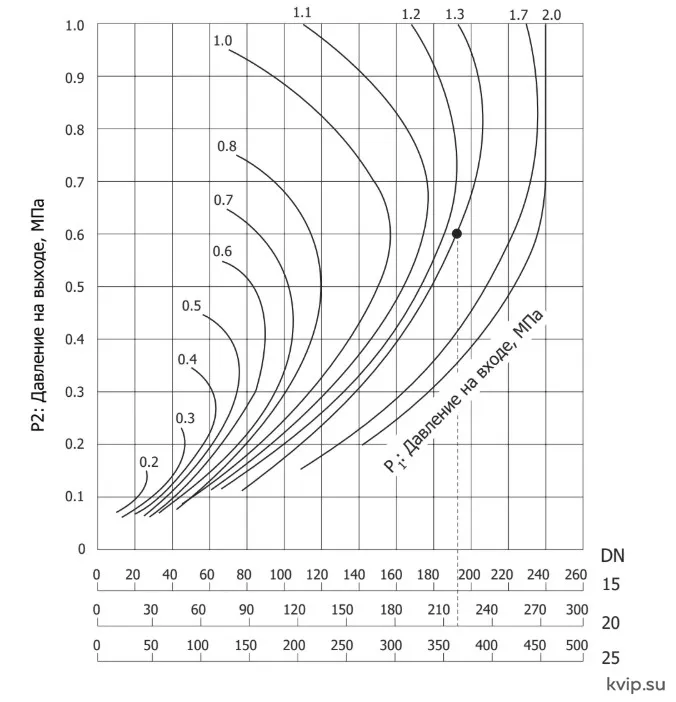

Выбор клапана
ПРИМЕР
Подобрать клапан для следующих условий применения:
Давление на входе Р1 = 1.3 МПа
Давление на выходе Р2 = 0.6 МПа
Расход пара 200 кг/ч.
Находим точку пересечения линий, соответствующих давлению на входе 1.3 МПа и на выходе клапана 0.6 МПа.
От найденной точки проводим вертикальную линию вниз до пересечения с линией расхода, превышающей значение 200 кг/ч.
Для данных условий подходит клапан DN20.
Прим.: Номограмма основана на измеренных данных. Точной зависимости между перепадом давления и расходом нет, поэтому нет возможности рассчитать фиксированные значения коэффициента расхода Cv.
Примите коэффициент запаса равным 80-90%.
