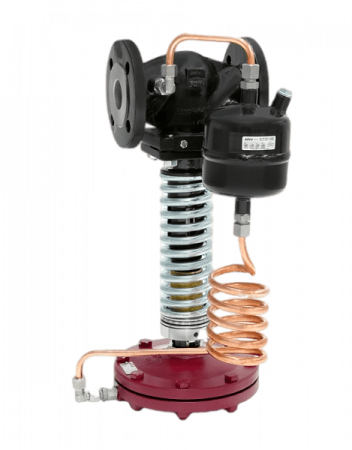

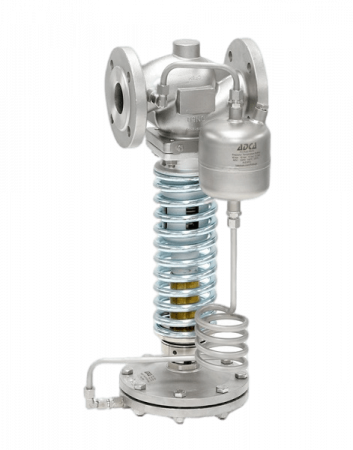

Описание ADCA RP45 клапана редукционного
Клапан редукционный односедельный прямого действия с сильфонным уплотнением ADCA серии RP45 применим для редуцирования давления воды, водяного пара, сжатого воздуха и других инертных жидкостей и газов. Используется в инженерных и технологических системах предприятий для поддержания постоянного давления на выходе вне зависимости от изменений расхода и давления на входе.Статьи, которые могут быть вам полезны:
- Регуляторы давления: виды, назначение, особенности установки;
- Кейс по регулированию подачи пара на КФ;
- Устройство редукционного узла.
- ADCA PRV25/2S - PRV25/2SG - PRW25/2S Клапан редукционный;
- ADCA PRV41SS DN1/4"–1/2" DN15 Поршневой редукционный клапан.
Основные свойства ADCA RP45 клапана редукционного
- В конструкции применен специально разработанный долговечный сильфон для исключения протечек по штоку и уменьшения трения при перемещении штока;
- Заменяемый привод (мембрана).
Принцип действия ADCA RP45 клапана редукционного
Снижение давления достигается дросселированнием потока в седле клапана. Сигнал выходного давления воздействует через импульсную трубку на мембрану или поршень, закрывая клапан. Пружина открывает клапан. Заданное значение давления на выходе определяется степенью затяжки пружины.| Типоразмеры: | DN15-150 |
| Рабочая среда | Пар, сжатый воздух и другие газы и жидкости, совместимые с материалом конструкции. |
| Исполнения | RP45G и RP45GT или N – PN16 SG чугун |
| RP45S и RP45ST или N – PN16 угл.сталь | |
| RP45S и RP45ST или N – PN40 угл.сталь | |
| RP45I и RP45IT или N – нерж. сталь | |
|
Cуффикс T: мягкое седло с PTFE/GR Суффикс N: мягкое седло с NBR |
|
| Присоединение | RP45G фланцевый EN 1092–2 PN16 |
| RP45S или I фланцевый EN 1092–1 PN16–40 | |
| Установка | Горизонтальная установка. Перед клапаном обязательна установка фильтра, сепаратора с отводом конденсата |
| Упаковка | Сборка и упаковка осуществляется в чистом помещении в соответствии с ISO 14644–1. Во избежание загрязнения конденсатоотводчик закрывается заглушкой и герметизируется в полиэтиленовую пленку |
| Установка | См. инструкцию по монтажу и эксплуатации |
| Опции | Мягкое седло для пара |
| Мягкое седло из NBR для воздуха и газа, когда необходима высокая герметичность | |
| Делитель потока для уменьшения шума |
| Характеристика |
RP45G RP45S |
RP45S | RP45I |
RP45GT RP45ST |
RP45ST | RP45IT |
RP45GN* RP45SN* |
RP45SN* | RP45IN* |
| Номинальное давление | PN16 | PN40 | PN40 | PN16 | PN40 | PN40 | PN16 | PN40 | PN40 |
| Макс. давление на входе, бар | 13 бар | 25 бар | 25 бар | 13 бар | 25 бар | 25 бар | 13 бар | 25 бар | 25 бар |
| Макс. давление на выходе DN15/100 | 13 бар | 13 бар | 13 бар | 13 бар | 13 бар | 13 бар | 13 бар | 13 бар | 13 бар |
| Макс. давление на выходе DN125/150 | 12 бар | 16,5 бар | 16,5 бар | 12 бар | 16,5 бар | 16,5 бар | 12 бар | 16,5 бар | 16,5 бар |
| Мин. давление на выходе | 0,15 бар | 0,15 бар | 0,15 бар | 0,15 бар | 0,15 бар | 0,15 бар | 0,15 бар | 0,15 бар | 0,15 бар |
| Макс. рабочая температура, °C | 200 | 250 | 250 | 200 | 220 | 220 | 90 | 90 | 90 |
| Макс. редуцируемый диапазон | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 10:1 | 10:1 | 10:1 |
| Макс. изменение нагрузки | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 |
| Макс. давл. холодной опрессовки | 24 бар | 25 бар | 25 бар | 24 бар | 25 бар | 25 бар | 24 бар | 25 бар | 25 бар |
| Макс. давл. опрессовки корпуса | 24 бар | 60 бар | 60 бар | 24 бар | 60 бар | 60 бар | 24 бар | 60 бар | 60 бар |
* Суффикс N – должно быть соблюдено макс. соотношение 10:1. Другие мягкие уплотнения по запросу.
| Клапан | Привод | |||||
| DN | A, мм | B, мм | Масса, кг | Тип | С, мм | Масса, кг |
| 15 | 130 | 440 | 12,7 | А1 | 172 | 4,3 |
| 20 | 150 | 440 | 12,7 | A1S | 172 | 4,3 |
| 25 | 160 | 440 | 13,7 | A10S | 172 | 4,3 |
| 32 | 180 | 445 | 15,7 | A11 | 172 | 4,3 |
| 40 | 200 | 445 | 17,7 | A12S | 172 | 4,3 |
| 50 | 230 | 540 | 25,7 | A2 | 220 | 7,3 |
| 65 | 290 | 540 | 29,7 | A21 | 220 | 7,3 |
| 80 | 310 | 610 | 36,7 | A3 | 282 | 11,3 |
| 100 | 350 | 650 | 53,7 | А4 | 340 | 16,3 |
| 125 | 400 | 780 | 101,4 | B1 | 172 | 4,4 |
| 150 | 480 | 790 | 134,5 | B2 | 220 | 7,4 |
| - | - | - | - | B21 | 220 | 7,4 |
| - | - | - | - | B3 | 283 | 11,6 |
| - | - | - | - | B4 | 340 | 18,6 |
| - | - | - | - | C11S | 145 | 2,3 |
| № | Наименование материалов | Материал |
| 1 | Корпус RP45G | GJS–400–15/0.7040 |
| 1 | Корпус RP45I | CF8M/1.4408 |
| 1 | Корпус RP45S | A216WCB/1.0619 |
| 2 | Крышка RP45G и S | GJS–400–15/0.7040 |
| 2 | Крышка RP45I | GJS–400–15/0.7040 Никелировка |
| 3 | Седло | Упрочненная нерж. сталь |
| 4 | *Диск | Упрочненная нерж. сталь |
| 4 | *Мягкое уплотнение | AISI304/1.4301; NBR (PTFE/GR и т.д.) |
| 5 | Направляющая | Бронза B62/ASTM B148–97 |
| 6 | *Сильфон | AISI 316 Ti/1.4571 |
| 7 | *Корпус мембраны RP45G | GJL–250/0.6025 |
| 7 | *Корпус мембраны RP45S | A216WCB/1.0619 |
| 7 | *Корпус мембраны RP45I | CF8M/1.4408 |
| 8 | *Шток | AISI 304/1.4301 |
| 8 | *Пружина | Пружинная сталь |
*Поставляемый ремнабор (под заказ).
| Давл. на входе изб., бар | Размер клапана | ||||||||||
| DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | |
| 0,5 | 51 | 68 | 90 | 118 | 186 | 300 | 460 | 800 | 1250 | 1500 | 1800 |
| 0,75 | 63 | 84 | 112 | 146 | 230 | 360 | 580 | 1000 | 1550 | 1750 | 2350 |
| 1 | 75 | 100 | 133 | 175 | 280 | 430 | 700 | 1200 | 1850 | 2250 | 3200 |
| 1,5 | 100 | 133 | 175 | 240 | 360 | 590 | 910 | 1600 | 2500 | 3000 | 4000 |
| 2 | 126 | 170 | 230 | 290 | 450 | 730 | 1160 | 2000 | 3050 | 3500 | 4700 |
| 2,5 | 150 | 200 | 260 | 350 | 550 | 880 | 1390 | 2400 | 3600 | 4500 | 6500 |
| 3 | 175 | 240 | 310 | 400 | 640 | 1010 | 1600 | 2700 | 4300 | 5500 | 8500 |
| 4 | 220 | 290 | 390 | 510 | 800 | 1300 | 2000 | 3400 | 5400 | 7000 | 10000 |
| 5 | 260 | 350 | 480 | 620 | 1000 | 1600 | 2500 | 4200 | 6500 | 8000 | 12000 |
| 6 | 330 | 440 | 580 | 760 | 1220 | 1930 | 3000 | 5100 | 8000 | 9500 | 14000 |
| 7 | 400 | 520 | 700 | 910 | 1430 | 2300 | 3600 | 6100 | 9500 | 11500 | 16000 |
| 8 | 450 | 600 | 800 | 1040 | 1670 | 2700 | 4100 | 7100 | 11000 | 13000 | 18000 |
| 9 | 500 | 670 | 880 | 1180 | 1800 | 2900 | 4600 | 7800 | 12000 | 15000 | 20000 |
| 10 | 560 | 750 | 980 | 1300 | 2000 | 3200 | 5100 | 8500 | 13500 | 17000 | 22000 |
| 12 | 680 | 900 | 1180 | 1540 | 2500 | 4000 | 6100 | 10500 | 16300 | 20000 | 25000 |
| 14 | 800 | 1050 | 1400 | 1850 | 2900 | 4700 | 7200 | 12600 | 19000 | 23000 | 29000 |
| 16 | 920 | 1230 | 1630 | 2150 | 3400 | 5500 | 8300 | 14600 | 22000 | 26000 | 33000 |
| 18 | 1040 | 1400 | 1860 | 2450 | 3800 | 6200 | 9500 | 16600 | 25000 | 30000 | 38000 |
| 20 | 1170 | 1540 | 2100 | 2700 | 4200 | 7000 | 10800 | 18600 | 28000 | 33000 | 42000 |
| 22 | 1330 | 1780 | 2350 | 3050 | 4900 | 7800 | 12200 | 21000 | 32000 | 36000 | 45000 |
| 24 | 1500 | 2000 | 2600 | 3400 | 5400 | 8700 | 13700 | 23500 | 36000 | 40000 | 48000 |
| 25 | 1600 | 2150 | 2800 | 3600 | 5700 | 9200 | 14500 | 25500 | 38000 | 42000 | 50000 |
| DN | Kvs м3/ч | Привод | ||||||||||||||||
|
|
A–4 | A–4 | A–3 | A–2 | A–21 | A–1 | A15 | A–11 | A12S | A–10S | B–4 | B–3 | B–2 | B–21 | B–1 | C–11S | ||
| 15 | 4,8 | Рвых, бар | 0,15–0,49 | 0,5–0,99 | 1,0–1,6 | 1,7–3,8 | 3,9–5,5 | 5,6–8,2 | / | 8,3–13 | 10–18 | / | / | / | / | / | / | / |
| Пружина N° | 66 | 60 | 60 | 60 | 60 | 60 | / | 60 | 60.1 | / | / | / | / | / | / | / | ||
| 20 | 6,9 | Рвых, бар | 0,15–0,49 | 0,5–0,99 | 1,0–1,6 | 1,7–3,8 | 3,9–5,5 | 5,6–8,2 | / | 8,3–13 | 10–18 | / | / | / | / | / | / | / |
| Пружина N° | 66 | 60 | 60 | 60 | 60 | 60 | / | 60 | 60.1 | / | / | / | / | / | / | / | ||
| 25 | 9,1 | Рвых, бар | 0,15–0,49 | 0,5–0,99 | 1,0–1,6 | 1,7–3,8 | 3,9–5,5 | 5,6–8,2 | / | 8,3–13 | 10–18 | / | / | / | / | / | / | / |
| Пружина N° | 66 | 60 | 60 | 60 | 60 | 60 | / | 60 | 60.1 | / | / | / | / | / | / | / | ||
| 32 | 11,8 | Рвых, бар | 0,15–0,49 | 0,5–0,99 | 1,0–1,6 | 1,7–3,8 | 3,9–5,5 | 5,6–8,2 | / | 8,3–13 | 10–18 | / | / | / | / | / | / | / |
| Пружина N° | 66 | 60 | 60 | 60 | 60 | 60 | / | 60 | 60.1 | / | / | / | / | / | / | / | ||
| 40 | 14,4 | Рвых, бар | 0,15–0,49 | 0,5–0,99 | 1,0–1,6 | 1,7–3,8 | 3,9–5,5 | 5,6–8,2 | / | 8,3–13 | 10–18 | / | / | / | / | / | / | / |
| Пружина N° | 66 | 60 | 60 | 60 | 60 | 60 | / | 60 | 60.1 | / | / | / | / | / | / | / | ||
| 50 | 26,5 | Рвых, бар | 0,15–0,49 | 0,5–0,99 | 1,0–1,9 | 2–4,2 | 4,3–6,9 | 7–8,5 | / | 8,3–13 | / | 10–18 | / | / | / | / | / | / |
| Пружина N° | 67 | 61 | 61 | 61 | 61 | 64 | / | 64 | / | 61 | / | / | / | / | / | / | ||
| 65 | 51,5 | Рвых, бар | 0,15–0,49 | 0,5–0,99 | 1,0–1,9 | 2–4,2 | 4,3–6,9 | 7–8,5 | / | 8,3–13 | / | 10–18 | / | / | / | / | / | / |
| Пружина N° | 67 | 61 | 61 | 61 | 61 | 64 | / | 64 | / | 61 | / | / | / | / | / | / | ||
| 80 | 79,5 | Рвых, бар | 0,15–0,45 | 0,46–0,99 | 1,0–1,9 | 2–5 | 5,1–8,9 | 9–13 | 11–18 | / | / | / | / | / | / | / | / | / |
| Пружина N° | 68 | 62 | 62 | 62 | 62 | 65 | 62 | / | / | / | / | / | / | / | / | / | ||
| 100 | 129,5 | Рвых, бар | 0,15–0,45 | 0,46–0,99 | 1,0–1,9 | 2–6,0 | 6,1–13 | / | 11–18 | / | / | / | / | / | / | / | / | / |
| Пружина N° | 69 | 63 | 63 | 63 | 63 | / | 63 | / | / | / | / | / | / | / | / | / | ||
| 125 | 150 | Рвых, бар | / | / | / | / | / | / | / | / | / | / | 0,5–1,5 | 1,1–2,5 | 1,5–5,5 | 4–8,5 | 6–12 | 8–16,5 |
| Пружина N° | / | / | / | / | / | / | / | / | / | / | 70 | 70 | 70 | 70 | 70 | 70 | ||
| 150 | 204 | Рвых, бар | / | / | / | / | / | / | / | / | / | / | 0,5–1,5 | 1,1–2,5 | 1,5–5,5 | 4–8,5 | 6–12 | 8–16,5 |
| Пружина N° | / | / | / | / | / | / | / | / | / | / | 70 | 70 | 70 | 70 | 70 | 70 | ||
Материал привода без суффикса – чугун, суффикс S – угл.сталь, суффикс SS – нерж. сталь.
Поправочный коэффициент ADCA RP45 клапана редукционного
Приведенная пропускная способность применима к критическим перепадам давления (избыточное давление на выходе составляет 58% и ниже избыточного давления на входе). В случае некритических перепадов должен быть применен корректирующий коэффициент, см. таблицу:| Соотношение давления * P2/P1 | Поправочный коэффициент f |
| ≥ 0,7 | 1,25 |
| ≥ 0,8 | 1,6 |
| ≥ 0,9 | 2,25 |
* Давление в бар абс (бар изб + 1).
Коэффициент коррекции следует использовать при небольших соотношениях давления ниже, чем 0,7.
Перегретый пар у ADCA RP45 клапана редукционного
В случае редуцирования давления перегретого пара должен быть введен поправочный коэффициент на отличие удельных объемов. Т.е. необходимый массовый расход должен быть умножен на отношение Vh/Vs, где Vh – удельный объем перегретого пара, Vs – удельный объем насыщенного пара.Пример подбора у ADCA RP45 клапана редукционного
Исходные данные: расход насыщенного пара 300 кг/ч; давление на входе 3 бар; требуемое давление на выходе.Действия: определение корректирующего коэффициента: (2 + 1)/(3 + 1 ) = 0.75; f = 1,25.
Расчетная пропускная способность: 300*1,25 = 375 кг/ч
В таблице «Пропускная способность» в строке, соответствующей входному давлению, находим ближайшее большее, чем значение 375 кг/ч. В данном случае оно составляет 400 кг/ч и соответствует DN32.
В таблице «Подбор привода и пружины» в строке, соответствующей DN32, находим диапазон давлений, включающий 2 бар. В том же поле находится номер требуемой пружины. В данном случае – №60. Столбец соответствует типоразмеру требуемого привода. В данном случае А–2.
Пример заказа: редукционный клапан RP45G DN32 PN16 с пружиной №60, приводом A–2, конденсатной емкостью и импульсной трубкой.
При подборе клапана по коэффициенту пропускной способности Kvs проконсультируйтесь у поставщика.
Рекомендации по установке ADCA RP45 клапана редукционного
При эксплуатации на нагрузках меньших, чем 20% от пропускной способности, возможно возникновение вибрации и гидроударов. Проконсультируйтесь с поставщиком.При эксплуатации клапана на средах с температурой выше 100 °C установка промежуточной емкости обязательна. В противном случае мембрана может быть повреждена.
Запрещается подбирать клапан по диаметру трубопровода.
Установка ADCA RP45 клапана редукционного
При температуре рабочей среды менее 100 °C: нейтральные газы – клапан готов к эксплуатации. Жидкости – привод должен быть полностью заполнен жидкостью. Для этого надо открыть дренажное отверстие (12) и пролить привод до полного отсутствия воздушных пробок. Клапан быть установлен в вертикальном положении приводом вверх или вниз.При температуре рабочей среды более 100 °C: пролейте промежуточную емкость, (11) используя воронку, (14) до полного отсутствия воздушных пробок из дренажного отверстия (12). Закрутите дренажную пробку (12) и полностью заполните промежуточную емкость. Клапан готов к эксплуатации. Клапан должен быть установлен вертикально приводом вниз.
Давление на выходе настраивается ключом (13). При затягивании пружины давление на выходе увеличивается.
Схема установки ADCA RP45 Клапана редукционного
| № | Наименование | Тип |
| 1 | Клапан редукционный | ADCA RP45 |
| *1A | Емкость промежуточная | POT |
| 2 | Сепаратор | ADCA S 25 |
| 3 | Конденсатоотводчик | ADCA FLT series |
| 4 | Стекло смотровое | ADCA SW 12 |
| 5 | Фильтр | ADCA IS 140 |
| 6 | Фильтр | ADCA IS16F |
| 7 | Клапан запорный | ADCA GV32B |
| 8 | Клапан обратный | ADCA RT |
| 9 | Клапан запорный | ADCA VF20 |
| 9A | Клапан запорный | ADCA VF20 |
| 10 | Клапан предохранительный | - |
| 11 | Трубка под манометр | ADCA GSC–40 |
| 12 | Клапан под манометр | ADCA GSC–400 |
| 13 | Манометр | ADCA MAN–100 |
| 14 | Манометр | ADCA MAN–100 |
* Не устанавливается при низкой температуре сжатого воздуха или воды.
Если избыточное давление не может быть принято, использование байпаса не рекомендуется.
В качестве альтернативы для критического процесса должны быть установлены параллельно две станции понижения давления.
PN и материалы принимаются в соответствии с рабочим давлением.
Выгоды ADCA RP45 Клапана редукционного
- Наши регуляторы давления сделаны в Европе, но стоят на 10-15% дешевле импортных аналогов.
Производство находится в Португалии, Вы не переплачиваете и получаете сертифицированную европейскую продукцию дешевле большинства зарубежных моделей. - Более высокая пропускная способность (на 20% - 40% выше отечественных и азиатских аналогов).
При одинаковом диаметре условного прохода клапаны ADCA обеспечивают пропускную способность на 20% - 40% выше. - Многие аналоги не разборные, а в клапанах ADCA можно заменить мембранный привод или пружину. Если на участке требуется другая степень регулировки давления, Вам не нужно менять весь клапан, можно просто заменить некоторые части.
- На редукционных клапанах ADCA проще регулировать давление в сравнении с клапанами российского производства. Конструкция не усложнена лишними элементами, работать с нашими клапанами удобно.
- Долго служит (при правильно организованной паровой системе срок службы не менее 4 лет).
- Стабильная регулировка давления. Мы часто получаем отзывы о «плавающем давлении» на российских клапанах. Португальские регуляторы давления пара обеспечивают стабильное давление после себя.
- В клапанах ADCA установлено износостойкое сильфонное уплотнение - оно не допускает нарушения герметизации.
В конструкции некоторых низкопробных редукционных клапанов используется сальниковое уплотнение, которое быстро изнашивается, приводит к нарушению герметичности штока, и пропусканию пара, наши клапаны избавят производство от таких проблем. - Линейка редукционных клапанов ADCA содержит широкий размерный ряд, вплоть до DN 200.
- Ремонтопригодность, регуляторы давления ADCA можно ремонтировать по частям, больше не нужно менять клапан целиком.
- Особые условия и настройки - не проблема. Минимальное значение давления после себя может доходить до 0.07 бар.
- RP45 - регулятор давления мембранного типа, очень точный, долговечный.
ВНИМАНИЕ!!! В случае выхода из строя регулятора давления, только предохранительный клапан обезопасит ваше оборудование от высокого давления на которое оно не рассчитано. Без установки предохранительного клапана НЕ ВОЗМОЖНО сохранить технологический процесс по производству вашего продукта, закончить цикл производства и приступить к ремонту регулятора давления. Даже при условии потери пара вы сохраните свой продукт.
Что Вы получите обратившись к нам?
Наши инженеры проконсультируют Вас и осуществят подбор оптимального парового и пароконденсатного оборудования, под Ваши индивидуальные потребности. Присылайте свой проект - получите бесплатную экспертную оценку его реальности.Пишите:
Звоните:
+7 (343) 288-35-54
Отзывы
Оставить отзыв
Загрузка отзывов...
Оформление заказа
Для того, чтобы начать оформление заказа, Вам нужно оставить запрос, нажав на кнопку “Заказать” и заполнить форму обратной связи для того, чтобы наш менеджер мог связаться с Вами для уточнения деталей. Если Вам нужно произвести подбор необходимого оборудования, перейдите в раздел Контакты и свяжитесь с нами любым удобным для Вас способом.
Для того, чтобы ускорить процесс предоставления коммерческого предложения, рекомендуем подготовить для отправки следующие данные:
- Реквизиты компании;
- Номенклатуру;
- Описание задачи, которую нужно решить;
- Опросные листы (при наличии);
- Дополнительные схемы смежных узлов оборудования (в том случае, если запрос включает в себя разработку какого-либо решения);
- Обратные контакты, включая сотовый телефон и электронную почту.
Наш менеджер свяжется с Вами в течении текущего рабочего дня, при условии, что запрос был отправлен до 14:00 (по Мск).
Остались вопросы?
В том случае, если у Вас возникли какие-либо вопросы по совершению заказа, свяжитесь с нами любым удобным для Вас способом:
Telegram
WhatsApp
+7 (343) 288-35-54
info@kvip.su
Новости
Статьи
Вам также может понравиться
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.
Цена по запросу
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
