Описание ADCA PS45 Клапана перепускного

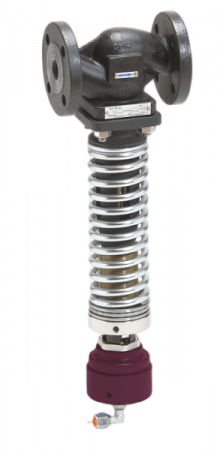

ADCA PS45 — односедельный перепускной клапан прямого действия с сильфонным уплотнением. Применим для поддержания давления воды, водяного пара, сжатого воздуха и других инертных жидкостей и газов. Используется в инженерных и технологических системах предприятий для поддержания постоянного давления на входе.- Российский аналог этой модели — АСТА Д213 ТЕРМОКОМПАКТ регулятор давления «до себя»;
- Перепускной клапан этого же бренда — ADCA PS30SS;
- Наш кейс по подбору перепускного клапана для металлургического завода — здесь.
Принцип действия ADCA PS45 Клапана перепускного
Поддержание давления достигается дросселированием потока в седле клапана. Сигнал входного давления через импульсную трубку воздействует на мембрану или поршень, открывая клапан. Заданное значение давления на входе определяется степенью затяжки пружины.Основные свойства ADCA PS45 Клапана перепускного
- В конструкции применен специально разработанный долговечный сильфон для исключения протечек по штоку и уменьшения трения при перемещении штока;
- Надежная конструкция;
- Заменяемый привод (мембрана).
| Опции | Мягкое седло |
| Рабочая среда | Водяной пар, вода, сжатый воздух и др. неагрессивные жидкости и газы |
| Исполнения | PS45G и PS45GT или N – PN16 углеродистая сталь |
| PS45S и PS45ST или N – PN40 углеродистая сталь | |
|
PS45I и PS45IT или N – нержавеющая сталь (Все рабочие детали из цветных металлов или нержавеющей стали.) |
|
| Индекс T: мягкое седло, тефлон | |
| Индекс N: мягкое седло, нитрил | |
| Типоразмеры | DN 15 – DN 100 |
| Присоединение | PS45G фланцевый PN16 по EN 1092–2 PS45S или PS45I фланцевый PN40 по EN 1092–1 |
| Установка | На горизонтальном трубопроводе. Перед клапаном обязательна установка фильтра, сепаратора и конденсатоотводчика |
| Клапан | Привод | |||||
| DN | A, мм | B, мм | Масса, кг | Тип | C, мм | Масса, кг |
| 15 | 130 | 440 | 12,7 | А1 | 172 | 4,3 |
| 20 | 150 | 440 | 12,7 | А11 | 172 | 4,3 |
| 25 | 160 | 440 | 13,7 | А2 | 220 | 7,3 |
| 32 | 180 | 445 | 15,7 | А21 | 220 | 7,3 |
| 40 | 200 | 445 | 17,7 | А3 | 282 | 11,3 |
| 50 | 230 | 540 | 25,7 | А4 | 340 | 16,3 |
| 65 | 290 | 540 | 29,7 | - | - | - |
| 80 | 310 | 610 | 36,7 | - | - | - |
| 100 | 350 | 650 | 53,7 | - | - | - |
|
|
PS45G | PS45S | PS45I | PS45GT | PS45ST | PS45IT | PS45GN* | PS45SN* | PS45IN* |
| Номинальное давление | PN16 | PN40 | PN40 | PN16 | PN40 | PN40 | PN16 | PN40 | PN40 |
| Макс. давление на входе** | 13 бар | 13 бар | 13 бар | 13 бар | 13 бар | 13 бар | 13 бар | 13 бар | 13 бар |
| Макс. давление на выходе | 13 бар | 13 бар | 13 бар | 13 бар | 13 бар | 13 бар | 13 бар | 13 бар | 13 бар |
| Мин. давление на входе | 0,15 бар | 0,15 бар | 0,15 бар | 0,15 бар | 0,15 бар | 0,15 бар | 0,15 бар | 0,15 бар | 0,15 бар |
| Макс. рабочая температура | 200°C | 250°C | 250°C | 200°C | 220°C | 220°C | 90°C | 90°C | 90°C |
| Макс. отношение давления Рвх/Рвых | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Макс. изменение нагрузки | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 |
| Макс. давление гидравлического теста | 24 бар | 25 бар | 25 бар | 24 бар | 25 бар | 25 бар | 24 бар | 25 бар | 25 бар |
| Макс. давление гидравлического теста корпуса | 24 бар | 60 бар | 60 бар | 24 бар | 60 бар | 60 бар | 24 бар | 60 бар | 60 бар |
* Другие материалы уплотнения седла по запросу.
** С мембранным приводом. С поршенвым или сильфонным приводом – по запросу.
| № | Наименование | Материал |
| 1 | Корпус PS45G, PS45S | A 216 WCB / 1.0619 |
| 1 | Корпус PS45I | CF8M / 1.4408 |
| 2 | Крышка PS45G, PS45S | GJS-400–15 / 0.7040 |
| 2 | Крышка PS45I |
GJS-400–15 / 0.7040 Никелированная |
| 3 | Седло | Нерж. сталь |
| 4 | *Диск | Нерж. сталь |
| 4 | *Седловое уплотнение | AISI304/1.4301; NBR (PTFE/GR, др.) |
| 5 | Направляющая | AISI 304 / 1.4301 |
| 6 | * Сильфон | AISI 316 Ti / 1.4571 |
| 7 | * Корпус мембраны PS45G/S | GJL-250 / 0.6025 |
| 7 | * Корпус мембраны PS45I | CF8M / 1.4408 |
| 8 | Шток | AISI 304 / 1.4301 |
| 9 | Пружина | Пружинная сталь |
| 10 | * Импульсная трубка PS45G, PS45S | Медь |
| 10 | * Импульсная трубка PS45I | AISI 316 / 1.4401 |
| 11 | * Емкость a) PS45S | S235JRG2 / 1.0038 |
| 11 | * Емкость a) PS45I | AISI 316 / 1.4401 |
*Поставляемый ремнабор (под заказ).
a) не требуется при установке на воду или сжатый воздух.
| Размер клапана | ||||||||
| DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
| 4,8 | 6,9 | 9,1 | 11,8 | 14,4 | 26,5 | 51,5 | 79,5 | 129,5 |
Требования для заказа ADCA PS45 Клапана перепускного
Для правильного подбора клапана и привода рекомендуется, чтобы подбор осуществляли производители на заводе или авторизованные дистрибьюторы. Для правильного подбора необходимы следующие данные:
- Тип среды;
- Температура среды (необязательно для насыщенного пара);
- Максимальное рабочее давление;
- Требуемое давление открытия;
- Расход (минимальный и максимальный).
Как подобрать размер (используем Kvs): см. IS PV10.00 E или проконсультируйтесь у поставщика.
Рекомендации по установке ADCA PS45 Клапана перепускного
PS45 предназначен, прежде всего, для пара, сжатого воздуха и инертных газов. Он имеет ограниченное применение для нейтральных жидкостей, которые могут производить вибрации и гидравлические удары.
Обращайтесь к изготовителю. При использовании при температуре более 100 °C необходима защита мембраны от перегрева, используя конденсатную ёмкость. Подробнее о видах, назначениях и особенностях установки регуляторов давления читайте в статье на нашем сайте.
Никогда не подбирайте клапан по диаметру трубопровода, на который он будет установлен. Рекомендуется подбирать клапан в соответствии с коэффициентом условной пропускной способности. Размер трубопровода должен учитывать максимальные рекомендуемые скорости потока, в зависимости от среды.
Установка ADCA PS45 Клапана перепускного
При температуре рабочей среды менее 100 °C: нейтральные газы – клапан готов к эксплуатации. Жидкости – привод должен полностью заполнен жидкостью. Для этого надо открыть дренажное отверстие (12) и пролить привод до полного отсутствия воздушных пробок. Клапан должен быть установлен в вертикальном положении приводом вверх или вниз. Подробнее об устройстве редукционного узла читайте в статье на нашем сайте.

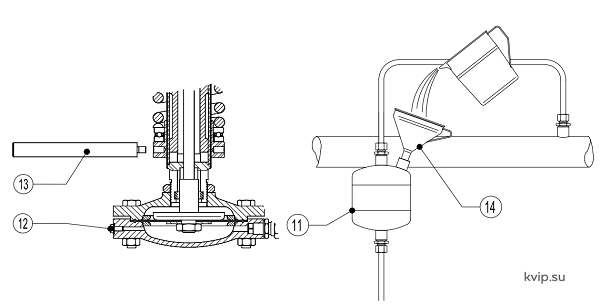

При температуре рабочей среды более 100 °C: пролейте конденсатную емкость (11), используя воронку (14) до полного отсутствия воздушных пробок из дренажного отверстия (12) и полностью заполните конденсатную емкость. Клапан готов эксплуатации. Клапан должен быть установлен вертикально приводом вниз. Давление на входе настраивается ключом (13). При затягивании пружины, давление на входе увеличивается. При ослаблении напряжения пружины давление на входе уменьшается.
Схема установки ADCA PS45 Клапана перепускного
| № | Наименование | Материал |
| 1 | Перепускной клапан | ADCA PS45 |
| 1A | Конденсатная ёмкость | POT |
| 2 | Сепаратор | ADCA S 25 |
| 3 | Конденсатоотводчик | ADCA FLT series |
| 4 | Стекло смотровое | ADCA SW 12 |
| 5 | Фильтр сетчатый | ADCA IS 16 |
| 6 | Фильтр сетчатый | ADCA IS16F |
| 7 | Клапан запорный | ADCA GV32B |
| 8 | Клапан обратный | ADCA RT |
| 9 | Клапан запорный | ADCA VF16 |
| 9A | Клапан запорный | ADCA VF16 |
| 11 | Трубка под манометр | ADCA GSC-40 |
| 12 | Клапан под манометр | ADCA GC-400 |
| 13 | Манометр | ADCA MAN-100 |
| 14 | Манометр | ADCA MAN-100 |
Примечание: PN условное давление и материалы выбираются в соответствии с рабочим давлением.
Импульсную трубку рекомендуется подключать минимум за 1 метр до клапана. Специальные исполнения могут быть произведены по вашему запросу.
