Описание ADCA PS30SS клапана перепускного
Клапаны перепускные ADCA PS30SS – это регулирующие клапаны прямого действия (регуляторы давления "до себя") с подпружиненной мембраной. Клапаны применяются для поддержания давления в системах сжатого воздуха и других газов, жидкостных системах в соответствии с материалами конструкции. Применяются с технологическим оборудованием, например:
- Варочными котлами;
- Стерилизаторами;
- Красильным и прачечным оборудованием и т.д.
Спроектирован для работы на малых расходах. Основной функцией является поддержание постоянного давления рабочей среды в трубопроводе перед клапаном. Присоединение резьбовое или фланцевое.
Статьи, которые могут быть вам полезны:- Регуляторы давления: виды, назначение, особенности установки;
- Устройство редакционного узла;
- Кейс по регулированию подачи пара на КФ.
Основные свойства ADCA PS30SS клапана перепускного
- Компактный дизайн;
- Элементы корпуса изготовлены высокоточным литьем.
| Материал | Нержавеющая сталь |
| Типоразмеры |
1/2" - 1" DN15 мм - DN25 мм |
| Присоединения |
Внутренняя резьба ISO7/1Rp (BS21) или NPT Фланцевое по EN 1092-1 PN40-PN63 Специальные фланцы по запросу |
| Параметры для заказа |
Тип среды Максимальная рабочая температура Требуемое давление открытия Расход (максимальный и минимальный) |
| Опции |
Различные варианты мягких седел для жидкостей и газов Выход 1/4" для подключения манометра на корпусе Блокировка от несанкционированного доступа |
| Применение |
Сжатый воздух Вода Другие газы, совместимые с материалами конструкции |
| Установка |
Горизонтальная установка Обязательная установка сетчатого фильтра до клапана |
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Kvs | 2,1 | 2,4 | 6,5 | 7,2 | 12,7 | 13,7 |
| Номинальное давление | PN63 |
| Макс. давление на входе | 15 бар |
| Мин. давление на входе | 0,2 бар |
| *Макс. рабочая температура | 80°C |
* Другие значения по запросу.
| PN16 - PN63 | Категория |
| DN 15-20 | SEP – статья 3, параграф 3 |
| DN 25-32 | SEP – статья 3, параграф 3 |
| DN 40-50 | 1 (CE маркировка) |

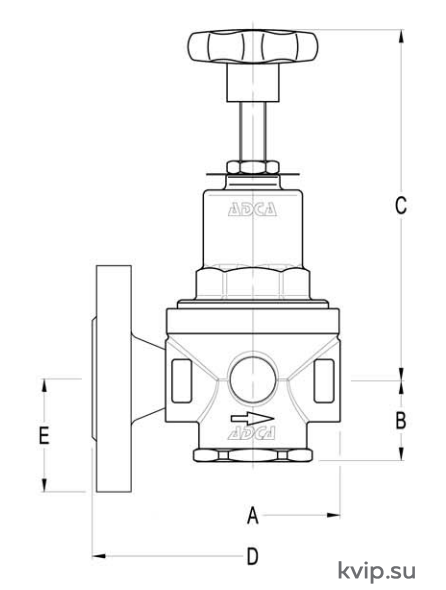

| Резьба, мм | Фланцы EN1092-1 | ||||||
| DN | A | B | C | Масса кг | D* | E | Масса кг |
| 1/2"-15 | 80 | 38 | 142 | 1,8 | 150 | 47,5 | 3,2 |
| 3/4"–20 | 80 | 38 | 142 | 1,8 | 150 | 52,5 | 3,8 |
| 1"–25 | 125 | 66 | 285 | 5,7 | 260 | 57,5 | 8,3 |
| 1 1/4"–32 | 125 | 66 | 285 | 5,7 | 260 | 70 | 8,6 |
| 1 1/2"–40 | 195 | 90 | 270 | 13 | 200 | 75 | 17,8 |
| 2"–50 | 205 | 90 | 270 | 13,4 | 230 | 82,5 | 18,5 |
* Нестандартная строительная длина – по запросу.
| № | Наименование | Материал |
| 1 | Корпус | AISI316 / 1.4401; CF8M / 1.4408 |
| 2 | Крышка | AISI316 / 1.4401; CF8M / 1.4408 |
| 3 | Пробка | AISI316 / 1.4401; CF8M / 1.4408 |
| 4 | *О-уплотнение | NBR |
| 5 | Седло | AISI316 / 1.4401 |
| 6 | Уплотнение | NBR |
| 7 | *О-уплотнение | NBR-EPDM-PTFE и т. д. |
| 9 | Плунжер | AISI316 / 1.4401 |
| 10 | *Мембрана | PTFE |
| 11 | *Мембрана | **NBR |
| 12 | Прокладка | **Эластомеры |
| 13 | Нижняя опора пружины | AISI304 / 1.4301 |
| 14 | Гайка | Нерж. сталь А2-70 |
| 15 | *Регулировочная пружина | Пружинная сталь |
| 16 | Верхняя опора пружины | Латунь |
| 17 | Регулировочный винт | AISI304 / 1.4301 |
| 18 | Стопорная гайка | Нерж. сталь А2-70 |
| 19 | Рукоятка | Пластик |
| 20 | Идентфикац. табл. | Алюминий |
* поставляемые комплектующие
** из нерж. стали – по запросу
Все клапаны имеют серийный номер. При заказе запасных частей указывайте серийный номер.
