Описание

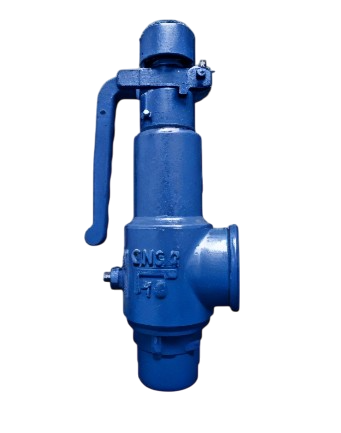

Резьбовые предохранительные клапаны предназначены для защиты паровых и водогрейных котлов, парогенераторов, сосудов, работающих под давлением, ресиверов компрессоров, автоклавов, трубопроводов и другого оборудования в различных отраслях промышленности.Клапаны UTC SV28C изготовлены из стали. Предназначены для работы с такими средами, как водяной пар, сжатый воздух, азот, водород и другие нейтральные газы за исключением кислорода. Максимальная рабочая температура: 200°С.
Клапаны UTC SV28S изготовлены из нержавеющей стали. Предназначены для работы с коррозионно-активными средами. Максимальная рабочая температура: 200°С.

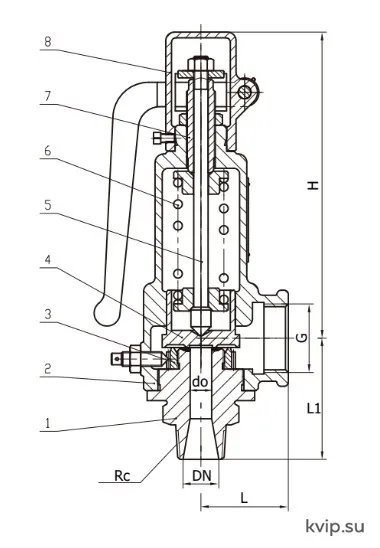

Материалы
|
Деталь |
Наименование |
SV28C |
SV28S |
|
1 |
Сопло |
WСВ |
CF8 |
|
2 |
Корпус |
35 |
CF8 |
|
3 |
Седло |
2CR13 |
304 |
|
4 |
Диск |
2CR13 |
304 |
|
5 |
Шток |
50CRVA |
50CRVA + PTFE |
|
6 |
Пружина |
2CR13 |
304 |
|
7 |
Винт настройки |
45 |
304 |
|
8 |
Крышка |
CS |
304 |
Размеры, мм
|
Номинальный диаметр (DN)
|
Размеры | |||||
|
do |
Rc |
G |
L |
L1 |
H |
|
|
15 |
10 |
1/2" |
3/4" |
37 |
62 |
189 |
|
20 |
12 |
3/4" |
1" |
40 |
65 |
196 |
|
25 |
15 |
1" |
1. 1/4" |
45 |
72 |
277 |
|
32 |
20 |
1.1/4" |
1.1/2" |
55 |
85 |
312 |
|
40 |
25 |
1. 1/2" |
2" |
67 |
100 |
322 |
|
50 |
32 |
2" |
2.1/2" |
76 |
112 |
348 |
|
65 |
40 |
2.1/2" |
3" |
110 |
135 |
370 |
|
80 |
50 |
3" |
4" |
110 |
145 |
410 |
Пропускная способность по насыщенному пару (кг/ч)
|
Уставка, бар |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
0.5 |
49.9 |
71.9 |
112.4 |
199.8 |
312.2 |
511.5 |
|
1 |
66.9 |
96.4 |
74.2 |
267.7 |
418.3 |
685.4 |
|
1.5 |
83.9 |
120.8 |
111.3 |
335.6 |
524.4 |
859.2 |
|
2 |
100.9 |
145.3 |
148.4 |
403.6 |
630.6 |
1033.1 |
|
2.5 |
117.9 |
169.7 |
185.5 |
471.5 |
736.7 |
1207.0 |
|
3 |
134.8 |
194.2 |
222.5 |
539.4 |
842.8 |
1380.8 |
|
3.5 |
151.8 |
218.6 |
259.6 |
607.3 |
948.9 |
1554.7 |
|
4 |
168.8 |
243.1 |
296.7 |
675.2 |
1055.0 |
1728.6 |
|
4.5 |
185.8 |
267.5 |
333.8 |
743.1 |
1161.2 |
1902.4 |
|
5 |
202.8 |
292.0 |
370.9 |
811.1 |
1267.3 |
2076.3 |
|
5.5 |
219.7 |
316.4 |
408.0 |
879.0 |
1373.4 |
2250.2 |
|
6 |
236.7 |
340.9 |
445.1 |
946.9 |
1479.5 |
2424.1 |
|
6.5 |
253.7 |
365.3 |
482.2 |
1014.8 |
1585.7 |
2597.9 |
|
7 |
270.7 |
389.8 |
519.3 |
1082.7 |
1691.8 |
2771.8 |
|
7.5 |
287.7 |
414.2 |
556.4 |
1150.7 |
1797.9 |
2945.7 |
|
8 |
304.6 |
438.7 |
593.5 |
1218.6 |
1904.0 |
3119.5 |
|
8.5 |
321.6 |
463.1 |
630.6 |
1286.5 |
2010.1 |
3293.4 |
|
9 |
338.6 |
487.6 |
667.6 |
1354.4 |
2116.3 |
3467.3 |
|
9.5 |
355.6 |
512.0 |
704.7 |
1422.3 |
2222.4 |
3641.2 |
|
10 |
372.6 |
536.5 |
741.8 |
1490.2 |
2328.5 |
3815.0 |
|
11 |
406.5 |
585.4 |
816.0 |
1626.1 |
2540.8 |
4162.8 |
|
12 |
440.5 |
634.3 |
890.2 |
1761.9 |
2753.0 |
4510.5 |
|
13 |
474.4 |
683.2 |
964.4 |
1897.8 |
2965.2 |
4858.2 |
|
14 |
508.4 |
732.1 |
1038.6 |
2033.6 |
3177.5 |
5206.0 |
|
15 |
542.4 |
781.0 |
1112.7 |
2169.4 |
3389.7 |
5553.7 |
|
16 |
576.3 |
829.9 |
1186.9 |
2305.3 |
3602.0 |
5901.5 |
Диапазоны настройки, МПа
|
PN |
Диапазон |
||||||||
|
PN16 |
0.06 - 0.1 |
0.1 - 0.16 |
0.16 - 0.25 |
0.25 - 0.4 |
0.4 - 0.6 |
0.6 - 0.8 |
0.8 - 1.0 |
1.0 - 1.3 |
1.3 - 1.6 |
|
PN40 |
1.3 - 1.6 |
1.6 - 2.0 |
2.0 - 2.5 |
2.5 - 3.2 |
3.2 - 4.0 |
|
|
|
|
