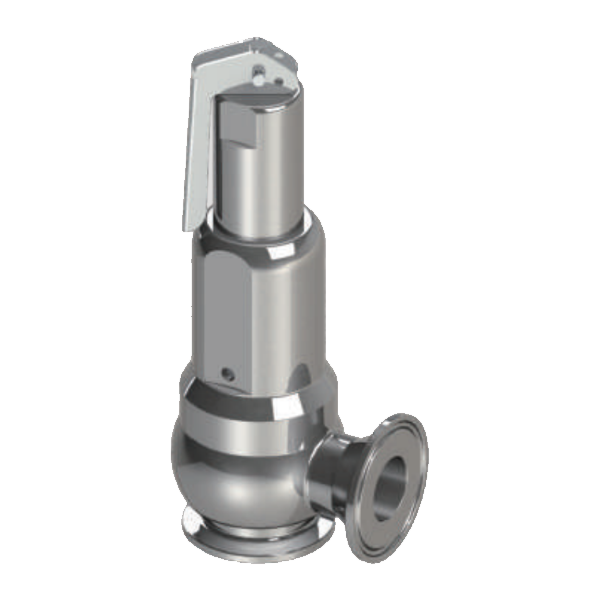

Предохранительные клапаны SV-9
Особенности
1. Компактность и удобство установки/монтажа.
2. Простота конструкции и технического обслуживания, высокий ресурс.
3. Составные части предохранительного клапана изготовлены из нержавеющей стали с высокой коррозионной стойкостью.
4. Чувствительная конструкция, подходит для использования в системах с низким давлением.
5. Полировка внешней и внутренней (Ra < 0.6 мкм) поверхности.
Технические характеристики
|
Тип/Серия |
SV-9 |
|
|
Рабочая среда |
Чистый/стерильный пар, воздух |
|
|
Тип присоединения |
Clamp (25 мм ASME BPE) |
Clamp (50.5 мм ISO) |
|
Типоразмер (DN) |
½", ¾" |
1", 1½" |
|
Рабочее давление (МПа), PMO |
1.0 |
1.0 |
|
Максимальная температура рабочей среды, TMO (°С) |
- 20 ~ 200 |
- 20 ~ 200 |
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте предохранительные клапаны давления за рамками рабочих диапазонов.
|

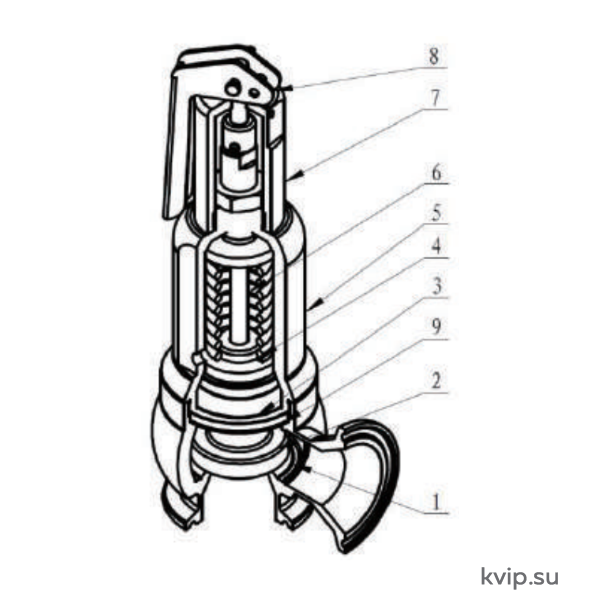

Поз. |
Элементы |
Материал |
|
|
Тип |
Обозначение |
||
|
1 |
Корпус и седло |
Нержавеющая сталь |
CF3M (316L) |
|
2 |
Запорный элемент |
Нержавеющая сталь |
S31603 (316L) |
|
3 |
Направляющие |
Нержавеющая сталь |
S31603 (316L) |
|
4 |
Пружина |
Нержавеющая сталь |
S30408 (304) |
|
5 |
Крышка корпуса |
Нержавеющая сталь |
CF3M (316L) |
|
6 |
Шток |
Нержавеющая сталь |
S31603 (316L) |
|
7 |
Крышка |
Нержавеющая сталь |
S31603 (316L) |
|
8 |
Рукоятка |
Нержавеющая сталь |
S30408 (304) |
|
9 |
Мембрана |
Силикон |
VMQ |

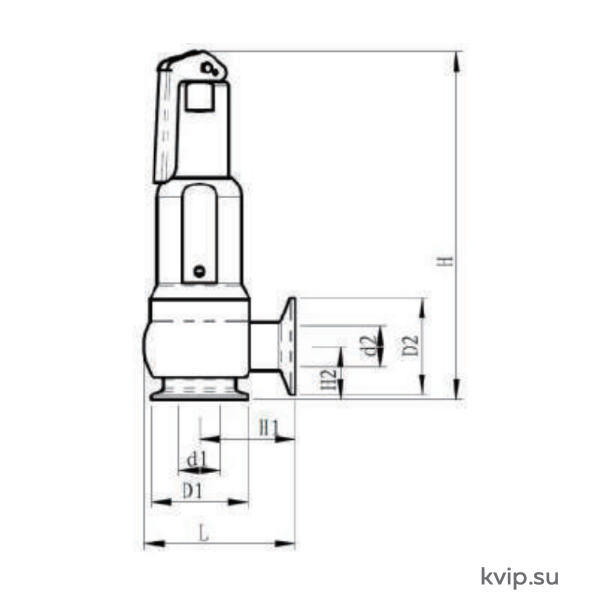

Размеры
|
Типоразмер (DN) |
Габаритные размеры (мм) |
Вес (кг) |
|||||||
|
L |
H |
D1 |
d1 |
H1 |
D2 |
d2 |
H2 |
||
|
½" |
61 |
165 |
25 |
9.4 |
36 |
25 |
15.75 |
25 |
0.7 |
|
¾" |
61 |
165 |
25 |
15.75 |
36 |
25 |
15.75 |
25 |
0.7 |
|
1" |
79 |
182 |
50.5 |
22.1 |
50 |
50.5 |
22.1 |
28 |
1.3 |
|
1-½" |
79 |
182 |
50.5 |
34.8 |
55 |
50.5 |
34.8 |
28 |
1.3 |
Пропускная способность
1. Насыщенный пар (давление настройки: МПа; расход: кг/ч; максимальное превышение давления настройки: 10%)|
Давление настройки |
0.05 |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1 |
|
½" |
22 |
30 |
45 |
61 |
77 |
92 |
108 |
123 |
139 |
154 |
170 |
|
¾" |
45 |
61 |
93 |
124 |
156 |
188 |
220 |
251 |
283 |
315 |
347 |
|
1" |
102 |
137 |
209 |
280 |
352 |
423 |
494 |
566 |
637 |
709 |
780 |
|
1-½" |
260 |
351 |
534 |
717 |
900 |
1083 |
1266 |
1449 |
1631 |
1814 |
1997 |
2. Воздух (давление настройки: МПа; расход: кг/ч; максимальное превышение давления настройки: 10%)
|
Давление настройки |
0.05 |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1 |
|
½" |
31 |
42 |
64 |
86 |
107 |
129 |
151 |
173 |
195 |
216 |
238 |
|
¾" |
63 |
85 |
130 |
174 |
219 |
263 |
308 |
352 |
397 |
441 |
486 |
|
1" |
142 |
192 |
292 |
393 |
493 |
593 |
693 |
793 |
893 |
993 |
1093 |
|
1-½" |
395 |
534 |
812 |
1091 |
1369 |
1647 |
1925 |
2203 |
2481 |
2759 |
3037 |
