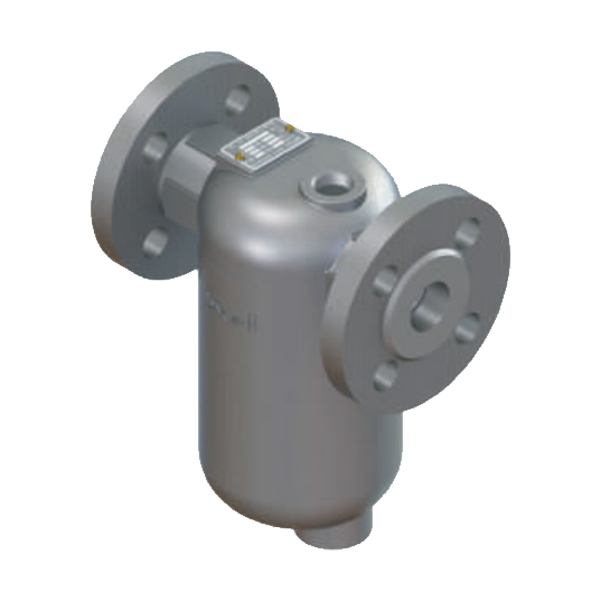

SINOTECH серии SD cепараторы пара

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Описание
Как купить

Сепараторы SD

Особенности

Сепаратор SD применяется для удаления влаги из трубопроводов насыщенного пара и систем сжатого воздуха.

1. Удобство установки/монтажа.
2. Простота конструкции и технического обслуживания, высокий ресурс.
3. Конструкция центробежного типа отличается высокой эффективностью и низким сопротивлением.

Технические характеристики

Тип/Серия	SD-1	SD-1F	SD-2	SD-2C	SD-2U
Материал корпуса	Нерж. сталь (304)	Нерж. сталь (304)	Нерж. сталь (304)	Углерод. сталь	Нерж. сталь (316L)
Тип присоединения	Резьбовое	Фланцевое	Фланцевое	Фланцевое	Фланцевое
Типоразмер (DN)	15, 20, 25	15, 20, 25	40, 50, 65, 80, 100	40, 50, 65, 80, 100	40, 50, 65, 80, 00
Рабочая среда	Пар/Воздух*1	Пар/Воздух*1	Пар/Воздух*1	Пар/Воздух*1	Пар/Воздух*1
Рабочее давление (МПа), PMO	1.6	1.6	1.6	1.6	1.6
Макс. темп. раб. среды, TMO (°С)	220	220	220	220	220

Примечание: *1 - в случае, если воздух является рабочей средой, максимальное рабочее давление - 1.0 МПа.

ВНИМАНИЕ!
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте сепараторы за рамками рабочих диапазонов.

Поз.	Элементы	Материал
1	Корпус	Углеродная сталь/Нержавеющая сталь
2	Сепаратор	Углеродная сталь/Нержавеющая сталь
3	Патрубок	Углеродная сталь/Нержавеющая сталь
4	Заглушка	Углеродная сталь/Нержавеющая сталь
5	Табличка	Нержавеющая сталь
6	Заклепка	Медь

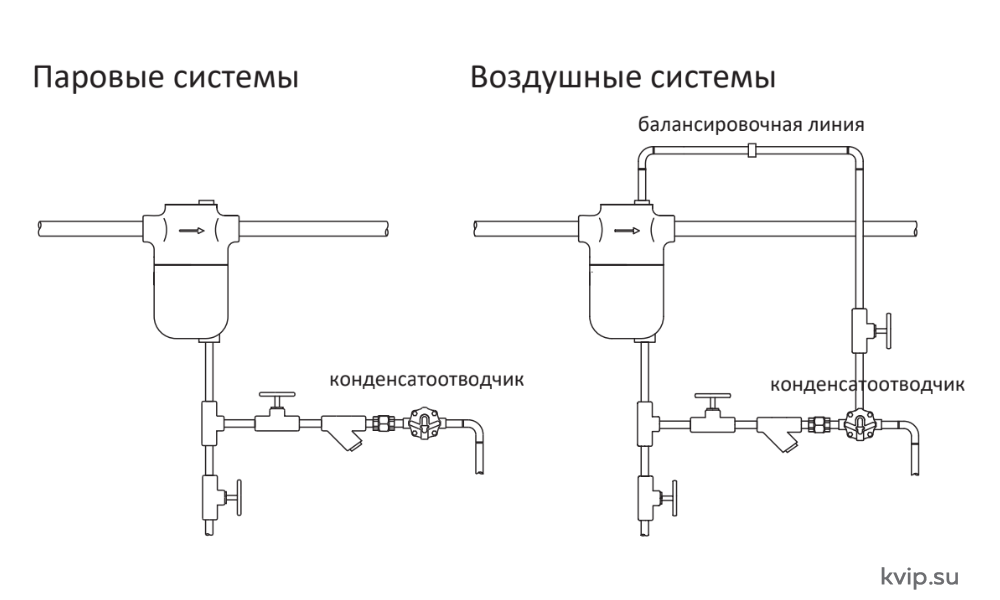

*Сепаратор устанавливается только в горизонтальные трубопроводы, слив конденсата вниз.

*В сливной линии сепаратора устанавливается конденсатоотводчик.

*Входной патрубок конденсатоотводчика должен располагаться ниже сливного патрубка сепаратора.

Паровые и воздушные системы сепараторов_SD

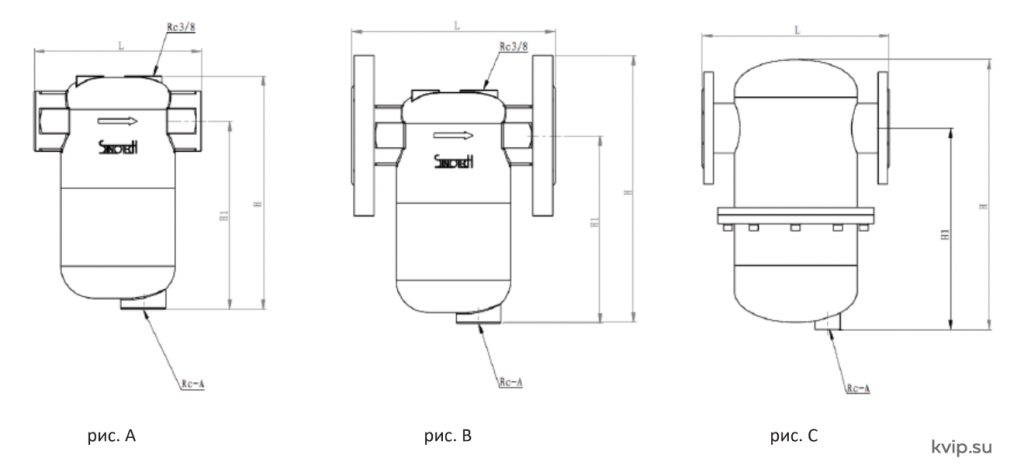

Размеры

Боковые схемы сепараторов_SD

Тип/Серия	Типоразмер (DN)	Рисунок	L (мм)	H (мм)	H1 (мм)	Rc/Rp - A	Вес (кг)
SD-1	15	A	120	168	135	Rc/Rp ½	2.3
	20	A	120	168	135	Rc/Rp ½	2.3
	25	A	120	168	135	Rc/Rp ½	2.3
SD-1F	15	B	146	183	135	Rc/Rp ½	3.3
	20	B	146	188	135	Rc/Rp ½	3.8
	25	B	146	193	135	Rc/Rp ½	4.0
SD-2C	40	B	239	320	249	Rc/Rp ½	20
	50	B	239	330	249	Rc/Rp ½	21
	65	C	288	418	313	Rc/Rp 1	24
	80	C	335	484	361	Rc/Rp 1	37
	100	C	400	620	460	Rc/Rp 1	61
SD-2 SD-2U	40	C	246	282	213	Rc/Rp 1	19
	50	C	250	342	260	Rc/Rp 1	20
	65	C	288	418	314	Rc/Rp 1	24
	80	C	335	484	361	Rc/Rp 1	37
	100	C	400	620	460	Rc/Rp 1	61

1. Правильно подбирайте размер сепаратора (DN должен быть таким же, как у трубопровода).
2. Сливной патрубок сепаратора не требует технического обслуживания.

ВНИМАНИЕ!
Сепараторы устанавливаются только в горизонтальном положении в горизонтальные трубопроводы так, чтобы слив конденсата находился внизу.
