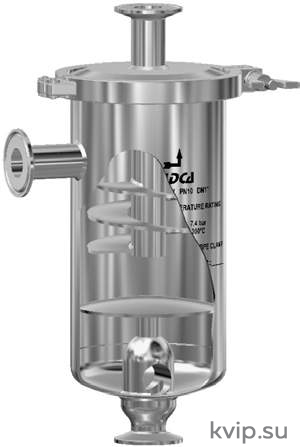

ADCA S-10HV (DN 1/2"–2") Сепаратор для стерильного пара

Описание ADCA S-10HV (DN 1/2"–2") Сепаратора для стерильного пара

Влага, содержащаяся в подаваемом для стерилизации паре, снижает теплосодержание и может привести к некачественной обработке оборудования. Сепаратор S-10HV предназначен для удаления влаги. Пар, проходя через сепаратор под действием центробежных сил и эффекта закручивания потока, теряет частицы влаги, которые отделяясь от основного потока удаляются через дренажное отверстие в нижней части сепаратора. Для автоматического удаления отделившегося конденсата на выходе из сепаратора необходимо установить автоматический поплавковый конденсатоотводчик. Подробнее, о качестве пара, Вы сможете узнать в нашей статье.

Основные свойства ADCA S-10HV (DN 1/2"–2") Сепаратора для стерильного пара

Изготовлен из нержавеющей стали 316L;
Отсутствие подвижных элементов конструкции;
Дренируется самотёком. Ознакомиться с тем, что нужно знать о сепараторах пара, Вы сможете в статье на нашем сайте.

Качество поверхностей

Внутренние части: ≤ 0,5 микрон Ra;
Наружные: дробеструйная обработка стеклом – 1,6 микрон Ra;
Механическая полировка в качестве опции.

ОПЦИИ: Вентиляционное отверстие
Прочие присоединения
ПРИМЕНЕНИЕ: Пар, сжатый воздух и прочие газы (Группа 2).
ДОСТУПНЫЕ МОДЕЛИ: S10HV
ТИПОРАЗМЕРЫ: DN1/2", 3/4",1", 11/2" и 2"
ПРИСОЕДИНЕНИЕ: Быстросъёмные хомуты ASME BPE
Прочие типы хомутов или приварное соединение по запросу.
УПАКОВКА: Сборка и упаковка осуществляется в специализированном стерильном помещении в соотв. с ISO 14644–1.
Во избежание загрязнений для кранов используется вакуумная упаковка.
УСТАНОВКА: Дренажным патрубком вниз. См. Инструкцию по монтажу и эксплуатации.

МАРКИРОВКА CE – ГРУППА 2 ГАЗЫ

PN	DN	Кат.
PN10	DN1/2" to DN2"	SEP

ОГРАНИЧЕНИЯ

Диапазон	Давл, бар	Темп, °C
PN10	10	50
PN10	8*	175
PN10	7,4	200

*PMO-Макс. рабочее давление для насыщенного пара. Минимальная рабочая температура: -10 °C.

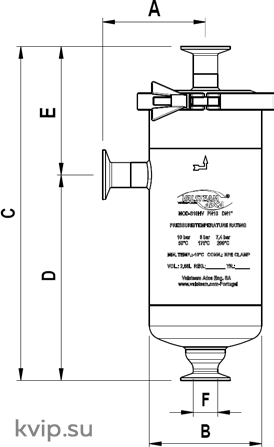

Габаритные размеры ADCA S-10HV (DN 1/2"–2") Сепаратора для стерильного пара (мм)



DN	A	B	C	D	E	F	Объём, дм 3	Масса, кг
1 / 2 "	105	114	325	195	130	1"	2,84	3,8
3 / 4 "	105	114	325	195	130	1"	2,87	3,9
1"	105	114	340	210	130	1"	2,9	4,2
1 1 / 2 "	120	141	420	260	160	1"	5,82	7,25
2"	120	141	420	260	160	1"	5,93	7,28

Уточняйте размеры у производителя.
Типоразмеры могут измениться без уведомления.

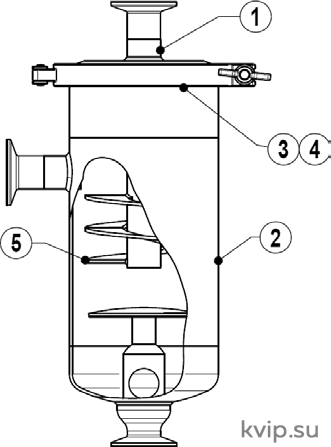

МАТЕРИАЛЫ

№	НАИМЕНОВАНИЕ	МАТЕРИАЛ
1	Корпус	AISI 316L / 1.4404
2	Крышка	AISI 316L / 1.4404
3	*Хомут	AISI 316L / 1.4404
4	*Уплотнение	VITON
5	Внутренние элементы	AISI 316L / 1.4404

* Поставляемые запасные части.
Сертификат EN10204 3.1 поставляется по запросу при заказе.
Сертификат FDA/USP Класс VI seals на уплотнения по запросу.
Каждый кран имеет серийный номер. Для заказа запчастей укажите данный номер.
