ADCA RV Отделитель пара вторичного вскипания

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

ОПИСАНИЕ Отделителя пара вторичного вскипания RV

Отделитель пара вторичного вскипания это важный элемент в системах продувки котлов и рекуперации пара. Он может быть использован в любых паровых системах, где происходит редуцирование конденсата с высокого давления до низкого, что ведет к образованию пара вторичного вскипания. Этот пар может быть использован в системах с низким давлением пара и нагревающего оборудования. Присоединение фланцевое или резьбовое. Подробнее о том, как рассчитать пар вторичного вскипания читайте в статье на нашем сайте.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Отделителя пара вторичного вскипания RV

Различные варианты установки, размеров и типов исполнения (по запросу).

ОПЦИИ: Полностью из нержавеющей стали. Установочные узлы на корпусе (без установочных опор).
ПРИМЕНЕНИЕ: Системах высокого давления конденсата, продувки котлов и рекуперации пара.
ИСПОЛНЕНИЯ: RV…A/S; RV…L/S – корпус из углеродистой стали. RV…A/SS; RV…L/SS – корпус из нержавеющей стали. (A-угловой; L-прямой)
ТИПОРАЗМЕРЫ: RV06, RV08, RV12, RV16 и RV18
ПРИСОЕДИНЕНИЕ: Фланцевое по EN 1092-1 PN 16 Специальное исполнение фланцев по запросу.
УСТАНОВКА: Вертикальная. Подача конденсата должна обеспечиваться по горизонтали на входе и на выходе или по горизонтали на входе и по вертикали на выходе.

ПОДБОР РАЗМЕРА: Необходимо знать давление на конденсатоотводчике, давление в котле в случае продувки паром вторичного вскипания, давление пара вторичного вскипания, расход конденсата или продувочной жидкости. Рекомендуемое вспомогательное оборудование: конденсатоотводчики, предохранительные клапаны, редукционные клапаны, манометры и др.

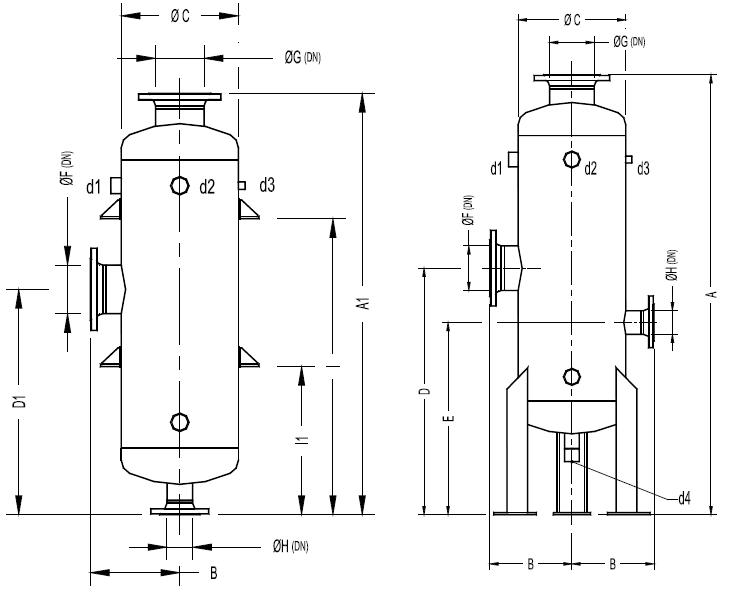

Габаритные размеры, мм
Фланцевое по ЕN 1092-1
Модель	А	А1	В	С	D	D1	Е	F	G	Н	I	II	d1	d2	d3	d4	Вес,кг
RV06	1400	1200	185	170	800	600	635	50	50	50	853	-	3/4"	2"	1/2"	1"	80
RV08	1500	1300	210	220	810	610	645	80	80	50	908	-	1"	2"	1/2"	1"	125
RV12	1540	1340	265	325	830	630	660	100	100	50	908	-	1 1/2"	2"	1/2"	1"	195
RV16	1660	1460	310	410	930	730	725	150	150	80	990	-	1 1/2"	2"	1/2"	1 1/2"	290
RV18	1610	1410	330	460	965	765	755	150	150	80	-	485	2"	2"	1/2"	1 1/2\|	385

Размеры могут быть изменены без предварительного уведомления. Другие варианты размеров могут быть произведены по запросу.
Подробнее о сепараторах пара читайте в статье на нашем сайте.

Ограничения по применению **
RV			RV/SS
Условное давление	Давление, бар	Темп, °C	Условное давление	Давление, Бар	Темп, °C
PN16	16	50	PN16	16	50
	14	100		16	100
	13*	195		1З*	195
	12	250		12	250

* Макс.рабочее давление насыщенного пара. Минимальная рабочая температура: -10°C. Обозначение на корпусе AD-Merkblatt
** Условное давление согласно EN 1092:2007

Наши специалисты помогут в подборе парового и пароконденсатного оборудования, исходя из Ваших параметров.
