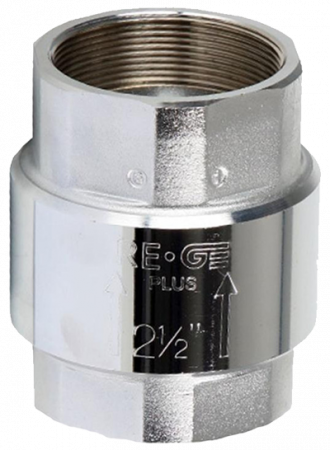

Описание RE-GE Plus genebre Обратный клапан
Реализуемые обратные клапаны RE-GE Plus предназначены для предотвращения возвратного потока жидкости (газа) в трубопроводе. Принцип работы трубопроводной арматуры (ТПА) читайте в нашей статье.Основные свойства RE-GE Plus genebre Обратный клапан
- Латунный монокорпусный обратный клапан. Рабочее давление PN-25/12;
- Сделан из латуни горячей ковки согласно нормам DIN 17660;
- Внутренняя резьба согласно стандарту ISO 228/1;
- Максимальная рабочая температура: воздух от -20 до +110 градусов; газ от -20 до +60 градусов; водa от 0 до +90 градусов;
- Минимальное давление для открытия (MOP) 0,04 бара (регулируемо);
- Подходит для установки в гидравлических и пневматических системах всех видов;
- Возможны любые варианты установки: горизонтальный,вертикальный, наклонный;
- Уплотнение - NBR;
- Хромирован;
- Система запатентована.

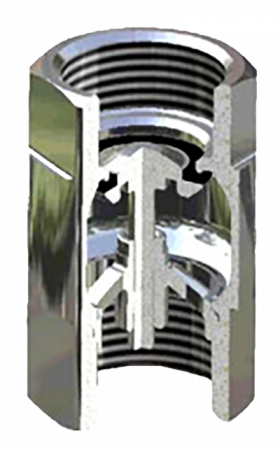

Материалы исполнения RE-GE Plus genebre Обратный клапан
|
№ |
Наименование/ Name |
Материал/ Material |
Обработка внешней поверхности/ Surface Treatment |
|---|---|---|---|
| 1 | Корпус/ Body | Латунь / Brass | Рихтован + механическая обработка + Хромирован / Peened + Machining + Chromed |
| 2 | Диск / Plate | Латунь +NBR / Brass+NBR | Механическая обработка + Хромирован / Machining + Chromed |
| 3 | Пружина / Spring | нерж.сталь 316 / Aisi 316 | - |
| 4 | Кольцо / Ring | Латунь / Brass | Механическая обработка + Хромирован / Machining + Chromed |
Основные параметры RE-GE Plus genebre Обратный клапан
| Модель/Ref | Размер/Size | PN | Параметры/Dimensions (mm) | Вес/Weight (g) | ||||
| A | ØD | L | C | |||||
| 3122 04 | ½” | 25 | 55 | 28 | 12 | 9.5 | 110 | |
| 3122 05 | ¾” | 25 | 63 | 35 | 13 | 11 | 185 | |
| 3122 06 | 1" | 25 | 70 | 42 | 14.5 | 12 | 285 | |
| 3122 07 | 1¼” | 18 | 76 | 52 | 15 | 13.5 | 405 | |
| 3122 08 | 1½” | 18 | 83 | 63 | 16.5 | 14 | 590 | |
| 3122 09 | 2" | 18 | 90 | 78 | 17.5 | 16 | 885 | |
| 3122 10 | 2 ½” | 12 | 118 | 100 | 22 | 23 | 1905 | |
| 3122 11 | 3" | 12 | 128 | 121 | 24 | 24 | 2720 | |
| 3122 12 | 4" | 12 | 144 | 150 | 26 | 27.5 | 4485 | |
Наши специалисты помогут Вам в подборе парового и пароконденсатного оборудования, исходя из Ваших параметров.
