Описание Genebre RE-GE (3121) Муфтового обратного клапана
Genebre 3121 - муфтовый обратный клапан пружинного типа (аксиального, осевого) типа, для защиты от «сухого хода» насосов и предотвращения обратного слива жидкости из участка системы. Корпус клапана и диск выполнены из латуни, пружина из нержавеющей стали AISI 302. 3121 Genebre поставляется с диаметрами присоединения от 15 до 100 мм.Используется в системах водоснабжения, а также в различных промышленных процессах с использованием воды при температуре не выше 110 °С. Максимальное рабочее давление клапана может достигать: 40 бар для клапана с диаметром присоединения от 15 до 25 мм, 18 бар для клапана с диаметром присоединения от 32 до 50 мм, 12 бар для клапана с диаметром присоединения от 65 до 100 мм.
Клапан 3121 надёжен, бесшумен, не создаёт сопротивления и гидравлического удара. Возможна установка в любом монтажном положении. Стрелка на корпусе клапана указывает направление движения среды. При изменении направления потока клапан герметично перекрывает трубопровод под действием пружины.
Читайте в наших статьях:
Расчет объема жидкости в трубопроводе
Все о потерях и падении давления в трубопроводе
Основные преимущества Genebre RE-GE (3121) Муфтового обратного клапана
- Широкий диапазон диаметров: Ду15, Ду20, Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100, Ду80;
- Корпус и диск: латунь;
- Антикоррозионная стойкость: пружина из нержавеющей стали AISI 302;
- Максимальное рабочее давление: с Ду от 15 до 25 мм – 25 бар, с Ду от 32 до 50 мм – 18 бар, с Ду от 65 до 100 мм – 12 бар;
- Минимальное давление открытия: 0,04 бар;
- Максимальное рабочая температура: воздух до 110°C, вода до 90°C;
- 100% герметичность: надежное износостойкое уплотнение из NBR;
- Простота монтажа и эксплуатации: возможны любые варианты установки – вертикальный, горизонтальный, наклонный;
- Малые потери давления и превосходные гидравлические характеристики;
- Закрытие створок клапана происходит с помощью пружины, что снижает гидравлический удар.
Основные параметры Genebre RE-GE (3121) Муфтового обратного клапана
|
Модель |
Размер |
DN |
PN |
∅A |
C |
D |
Вес (г.) |
|---|---|---|---|---|---|---|---|
| 3121 04 | 1/2"G | 15 | 25 | 30 | 50 | 7.5 | 110 |
| 3121 05 | 3/4"G | 20 | 25 | 36.5 | 57 | 8.5 | 175 |
| 3121 06 | 1"G | 25 | 25 | 43 | 65 | 10.5 | 260 |
| 3121 07 | 1 1/4"G | 32 | 18 | 53 | 70 | 11 | 375 |
| 3121 08 | 1 1/2"G | 40 | 18 | 64.5 | 75.5 | 12 | 525 |
| 3121 09 | 2"G | 50 | 18 | 79.5 | 81.5 | 14 | 800 |
| 3121 10 | 2 1/2"G | 65 | 12 | 104 | 104 | 22 | 1655 |
| 3121 11 | 3"G | 79 | 12 | 124 | 113 | 23 | 2365 |
| 3121 12 | 4"G | 100 | 12 | 155 | 132 | 27 |
3935 |

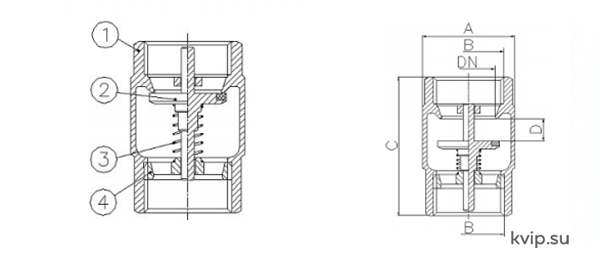

%20Муфтовый%20обратный%20клапан_Р1.jpg "Genebre RE-GE (3121) Муфтовый обратный клапан_Р1")
|
№ |
Наименование |
Материал |
Обработка поверхности |
|---|---|---|---|
| 1 | Корпус | Латунь | Дробеструйная обработка + механическая обработка |
| 2 | Диск | Латунь | Дробеструйная обработка + механическая обработка |
| 3 | Пружина | Нерж. сталь AISI 302 | |
| 4 | Кольцо | Латунь |
Дробеструйная обработка + механическая обработка |
