Spirax Sarco серии BBV клапаны нижней продувки котлов

Описание

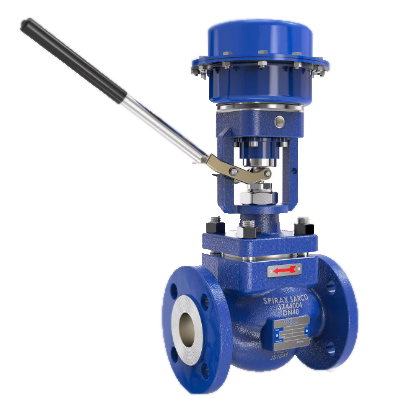

Клапаны серий BBV43/63/83 специально спроектированы для использования на линиях нижних продувок паровых котлов. Клапаны могут открываться при помощи давления сжатого воздуха или воды (модели с индексом "PN/M"), а также вручную при помощи специального рычага (модели с индексом "М").

Клапаны является нормально закрытыми. Клапан, оснащенный только рычагом может быть легко оснащен приводом. Обычно клапан используется совместно с таймером продувок ВТ1050, что обеспечивает оптимальные циклы продувок с наименьшими потерями тепла и исключает одновременные продувки нескольких котлов.

Клапан может оснащаться датчиком положения, который выдает сигнал с систему управления котлом о текущем положении клапана. На приводе может быть смонтирован 3-х ходовой соленоидный клапан для подачи сжатого воздуха или воды на привод.

Поставляемые типы:

Клапаны оснащены приводом и рычагом для ручного управления	BBV4_ PN/M	Корпус - сталь
	BBV6_ PN/M К	Корпус - нержавеющая сталь
	BBV8_ PN/M	Корпус - легированная сталь
Клапаны оснащены рычагом для ручного управления	BBV4_ M	Корпус - сталь	Версии клапанов 'M' могут быть переделаны в 'PN/M'.
	BBV6_ M	Корпус - нержавеющая сталь
	BBV8_ M	Корпус - легированная сталь

В месте, указанном знаком '_' может стоять или 1 = Резьба или 3 = Фланцы.
Прим.: Полная техническая информация содержится в документе TI-P405-51.

DN и соединения:

DN15, DN20, DN25, DN32, DN40, DN50 и DN65
½", ¾", 1", 1¼", 1½", 2" и 2½"
Фланцы EN 1092 PN40, PN63 и PN100
Фланцы ASME класс 300 и ASME класс 600
Опции:
BW - Под сварку в стык
SW - Под сварку в нахлест

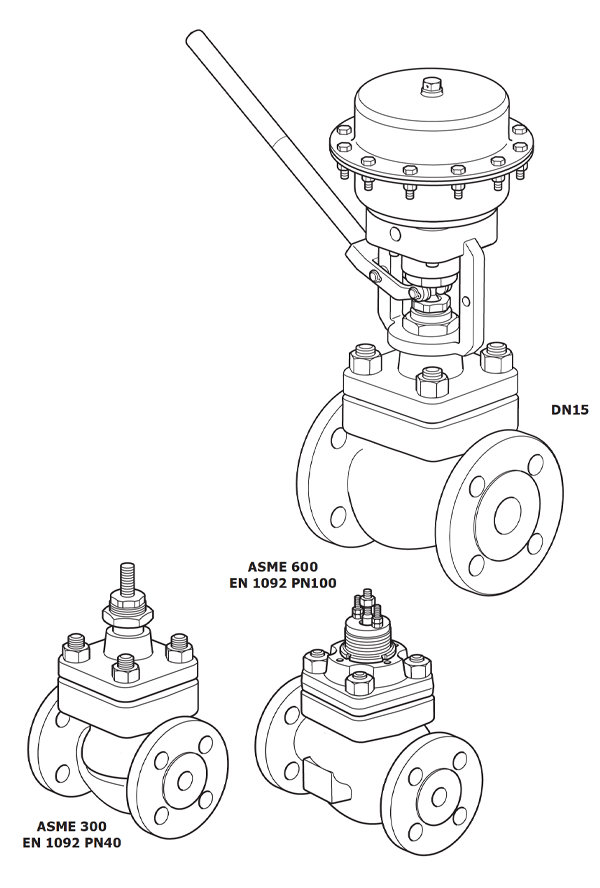

Рис. 1 Типичные примеры клапанов BBV_3 PN/M

Технические данные:

Привод	Температура окр. воздуха				от -20°C до +110°C
	Максимальное давление сжатого воздуха				6 бар
	Порт подачи сжатого воздуха				1/4" NPT
	Ход штока	1.0 - 2.0 бар			20 мм
Клапан	Герметичность затвора	Металл-металл			Класс IV
	Диапазон регулирования	Равнопрцентная характеристика			50:1
	Ход штока	DN15 - DN65 (1/2" - 21/2")			20 мм
	Нормаль корпуса	ASME класс 300 и EN 1092 PN40	EN	BBV4x	Сталь углерод.1
				BBV6x	Сталь нерж.1
			ASME	BBV4x	Сталь нерж.
				BBV6x	Сталь углерод.
		ASME класс 600, EN 1092 PN63 и EN 1092 PN100		BBV4x	Сталь углерод.
				BBV6x	Сталь нерж.
				BBV8x	Сталь легированная

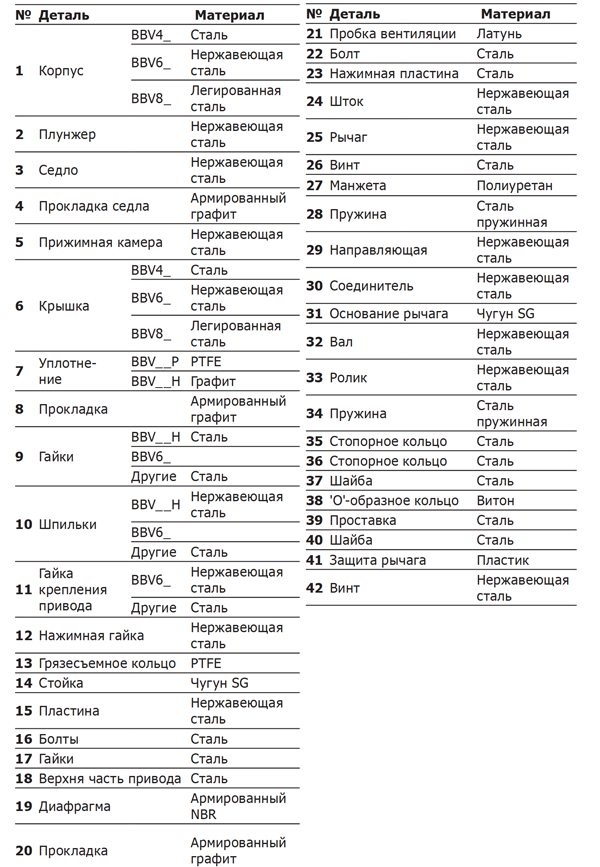

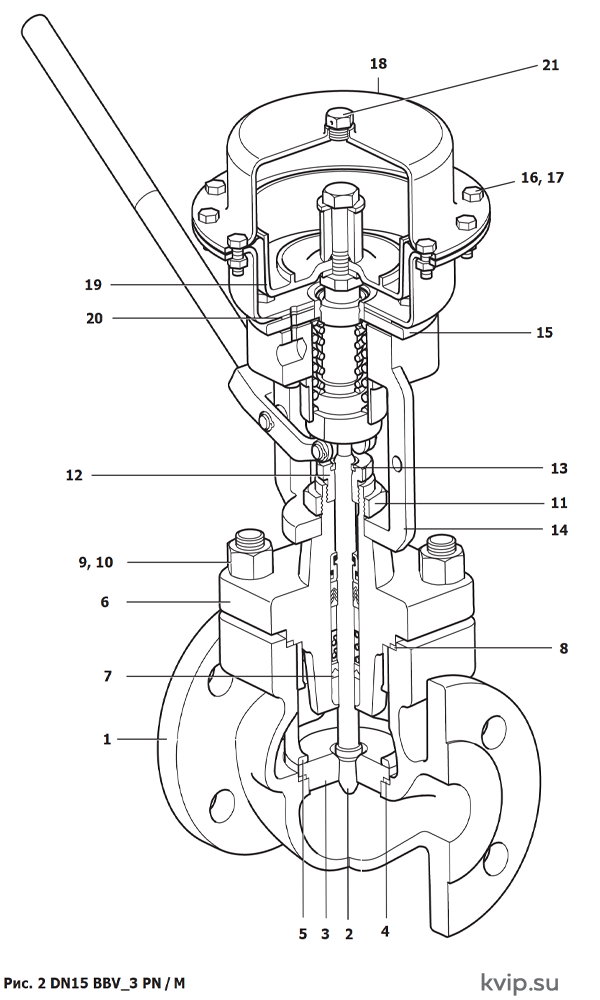

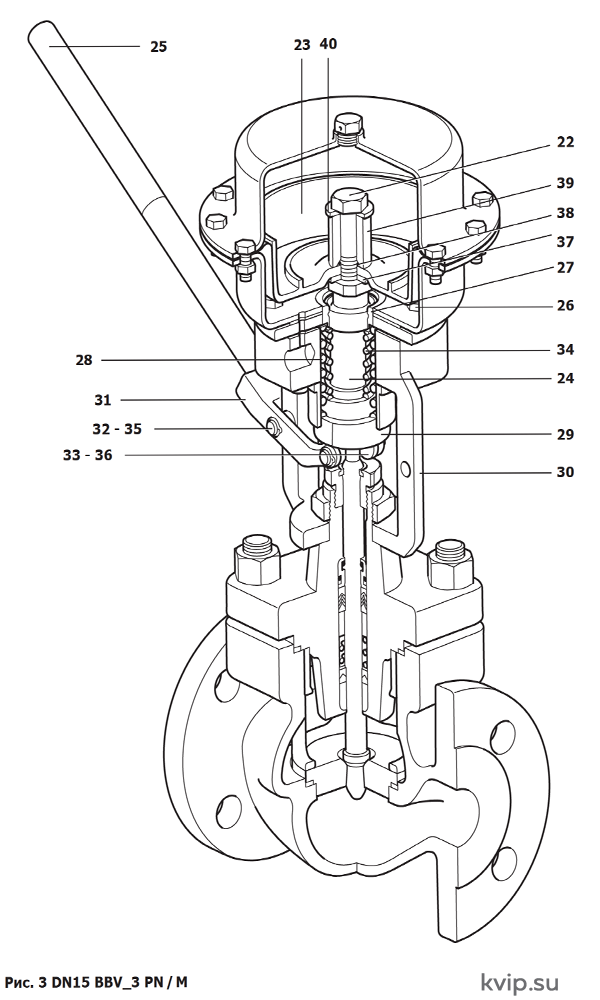

Материалы:

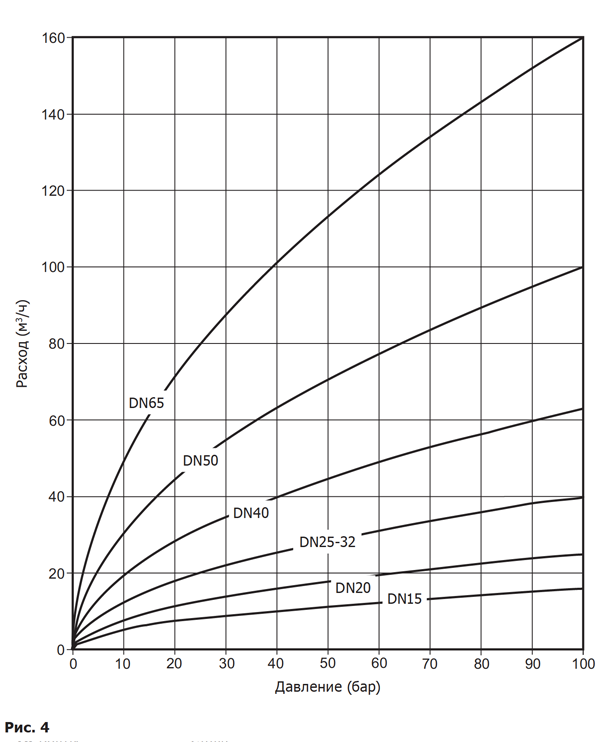

Коэффициент пропускной способности

	DN	DN15	DN20	DN25	DN32	DN40	DN50	DN65
	Kv	1.6	2.5	4	4	6.3	10	16
Давление (бар)	0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
	0.5	1.1	1.8	2.8	2.8	4.5	7.1	11.3
	1	1.6	2.5	4.0	4.0	6.3	10.0	16.0
	10	5.1	7.9	12.6	12.6	19.9	31.6	50.6
	20	7.2	11.2	17.9	17.9	28.2	44.7	71.6
	30	8.8	13.7	21.9	21.9	34.5	54.8	87.6
	40	10.1	15.8	25.3	25.3	39.8	63.2	101.2
	50	11.3	17.7	28.3	28.3	44.5	70.7	113.1
	60	12.4	19.4	31.0	31.0	48.8	77.5	123.9
	70	13.4	20.9	33.5	33.5	52.7	83.7	133.9
	80	14.3	22.4	35.8	35.8	56.3	89.4	143.1
	90	15.2	23.7	37.9	37.9	59.8	94.9	151.8
	100	16.0	25.0	40.0	40.0	63.0	100.0	160.0

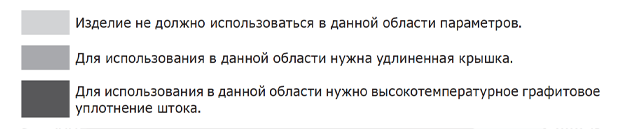

Рабочий диапазон и ограничение применения

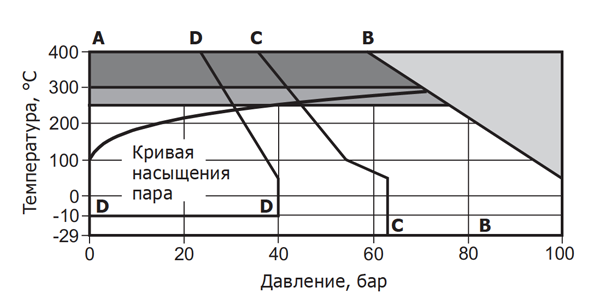

BBV43 (PN40 / PN63 / PN100)

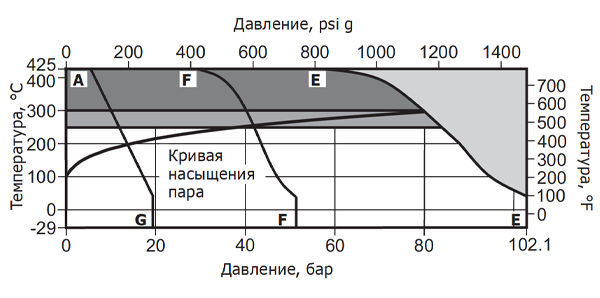

BBV43 (ASME 150 / ASME 300 / ASME 600)

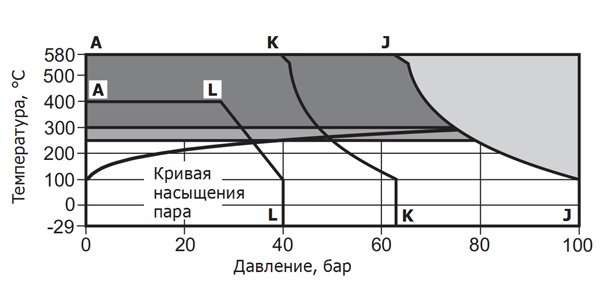

BBV63 (PN40 / PN63 / PN100)

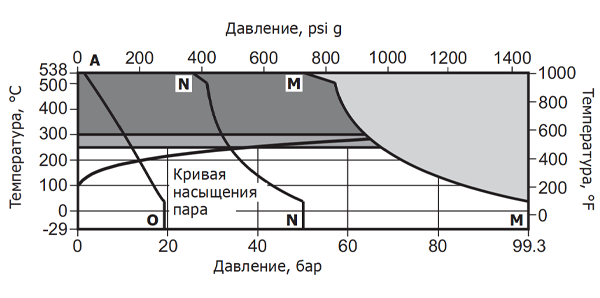

BBV63 (ASME 150 / ASME 300 / ASME 600)

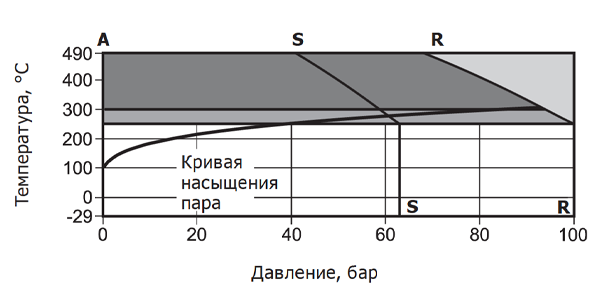

BBV83 (PN63 / PN100)

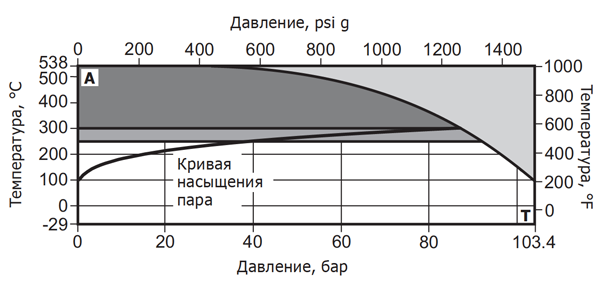

BBV83 (ASME 600)

Прим.:
1. При монтаже клапана в условиях с температурой окружающий среды менее +5°C необходимо обеспечить обогрев движущихся частей клапана и привод.
2. При использовании клапанов с сильфонным уплотнением ограничение применения может определяться диапазоном возможного применения сильфона.
