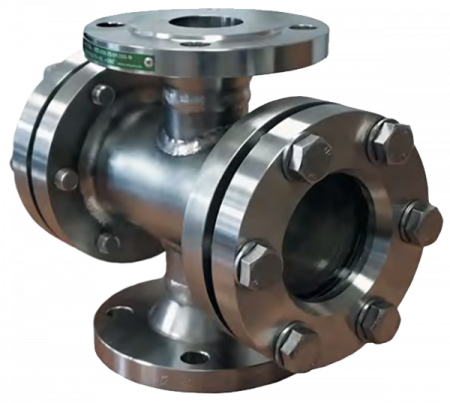

Описание АСТА И200 стекла смотрового
Смотровые стекла АСТА серии И, предназначены для контроля исправной работы конденсатоотводчиков с целью предотвращения попадания пролетного пара в линию возврата конденсата, и, следовательно, большей потери энергии. Смотровые стекла устанавливаются за конденсатоотводчиком.Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss
Особенности конструкции АСТА И200 стекла смотрового
- Конструкция с двойным стеклом обеспечивает лучшую видимость процесса;
- Двойная система уплотнений;
- Не требует обслуживания;
- Боросиликатное стекло.
Технические характеристики АСТА И200 стекла смотрового
| Типоразмеры | DN15-200, ½’’ - 2’’ |
| Номинальное давление | PN16 (DN65-200, ½’’ - 2’’) PN25 (DN15-50) |
| Исполнения | И231, И233 - углеродистая сталь И251, И253 - нержавеющая сталь |
| Максимальная температура рабочей среды |
200°С - для И231, И251 280°С - для И233, И253 |
| Присоединение | Резьбовое или фланцевое по ГОСТ 33259-2015 |
Спецификация материалов АСТА И200 стекла смотрового
|
№
|
Наименование | Материал | |
| И231, И233 | И251, И253 | ||
| 1 | Корпус/крышка | Сталь 20 | Нержавеющая сталь 12Х18Н10Т |
| 2 | Стекло | Боросиликатное закаленное | Боросиликатное закаленное |
| 3 | Уплотнение | Графлекс | Графлекс |
Массогабаритные характеристики АСТА И200 стекла смотрового (фланцевого и резьбового)
Фланцевый
| DN | L, мм | H, мм | D, мм | Масса, кг |
| 15 | 130 | 175 | 26 | 4,8 |
| 20 | 150 | 200 | 48 | 6,2 |
| 25 | 160 | 200 | 48 | 6,7 |
| 32 | 180 | 200 | 48 | 7,8 |
| 40 | 200 | 295 | 80 | 16,1 |
| 50 | 230 | 295 | 80 | 17,0 |
| 65 | 290 | 370 | 125 | 32,3 |
| 80 | 310 | 370 | 125 | 35,0 |
| 100 | 350 | 370 | 125 | 41,3 |
| 125 | 400 | 450 | 170 | 60,3 |
| 150 | 480 | 450 | 170 | 65,5 |
| 200 | 600 | 520 | 170 | 102,8 |
Резьбовой
| DN | L, мм | H, мм | D, мм | Масса, кг |
| 15 | 130 | 175 | 26 | 3,5 |
| 20 | 150 | 200 | 48 | 4,4 |
| 25 | 160 | 200 | 48 | 4,5 |
| 32 | 180 | 200 | 48 | 4,7 |
| 40 | 200 | 295 | 80 | 12,4 |
| 50 | 230 | 295 | 80 | 12,6 |
