Описание
Ремонтопригодный термостатический конденсатоотводчик UTC BPST13 предназначен для дренажа паропроводов, а также отвода конденсата от небольшого паропотребляющего оборудования в пищевой, фармацевтической и других отраслях промышленности. Термостатическим элементом является капсула, заполненная термочувствительной жидкостью, реагирующей на разницу между температурой пара и конденсата при данномдавлении. Когда температура конденсата при его остывании достигает заданного значения, капсула срабатывает и открывает седло клапана для слива конденсата.
Стандартная капсула срабатывает при температуре на 5 °C ниже температуры насыщения при данном давлении. Опционально может поставляться капсула, срабатывающая при температуре на 15 °C ниже температуры насыщения.
Узнать подробнее о конденсатоотводчиках для пара, Вы можете в статье на нашем сайте
Технические данные
|
Параметр |
Значение |
|
Номинальное давление (PN) |
1.6 МПа |
|
Максимальное рабочее давление |
1.3 МПа |
|
Максимальная рабочая температура (ТМО) |
225 °C |
|
Максимальный перепад давления |
1.3 МПа |
DN и тип соединения с трубопроводом
Резьба BSP: ½", ¾"Узнать как обозначается конденсатоотводчик на схеме, Вы можете в статье на нашем сайте.
Поставляемые модели

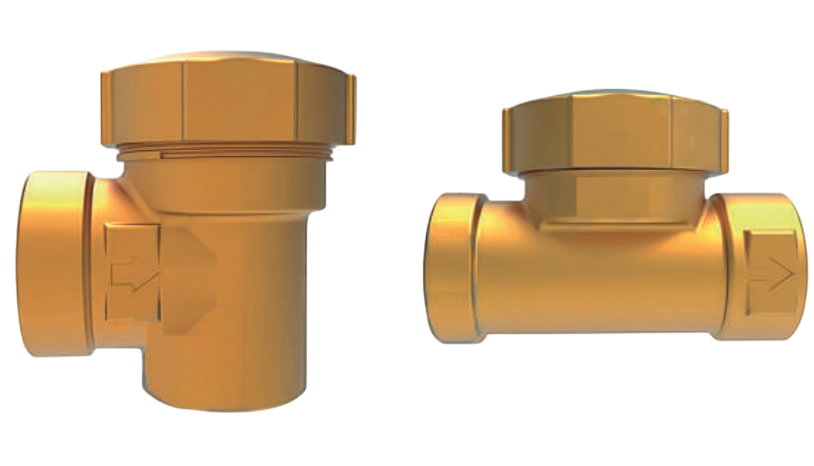

BPST13A - Угловое соединениеBPST13S - Прямое соединение
Материалы
Корпус: ЛатуньКрышка: Латунь
Седло: Нержавеющая сталь
Капсула: Нержавеющая сталь

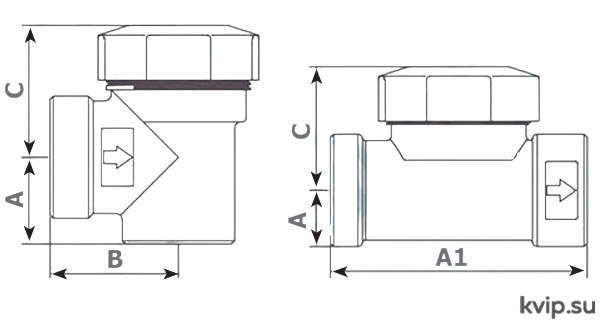

Размеры, мм
|
Модель |
BPST13A |
BPST13S |
||
|
DN |
1/2" |
3/4" |
1/2" |
3/4" |
|
A |
20 |
27 |
14 |
20 |
|
A1 |
-- |
-- |
76 |
80 |
|
B |
38 |
40 |
-- |
-- |
|
C |
53 |
34 |
||
|
Вес, кг |
0.40 |
0.45 |
||
Пропускная способность
Пропускная способность
