Принцип работы
Принцип работы основан на разнице плотностей пара и конденсата.Описание
- Корпус и крышка изготовлены из литой/кованной стали
- Все внутренние детали изготовлены из нержавеющей стали, а все подвижные элементы выполнены с запасом на механический износ для увеличения интервалов между обслуживанием
- Проточная часть стойкая к гидроударам
- Двухседельный клапанный механизм
- Встроенный автоматический воздушник
- Внутренний гидрозатвор обеспечивает отсутствие потерь пара
- Используйте таблицу пропускной способности для подбора
- Противодавление до 95% от давления на входе
- Пробка в нижней части корпуса позволяет осуществлять его дренаж для исключения замерзания при использовании на улице в условиях низких температур.
Стандарты
- GB/T12250-2005 Конденсатоотводчики - термины, маркировка, габаритные и монтажные размеры
- GB/T22654-2008 Конденсатоотводчики - технические условия
- GB/T12251-2005 Конденсатоотводчики - методы испытаний
- ISO 6948 Автоматические конденсатоотводчики. Производство и функциональные испытания.

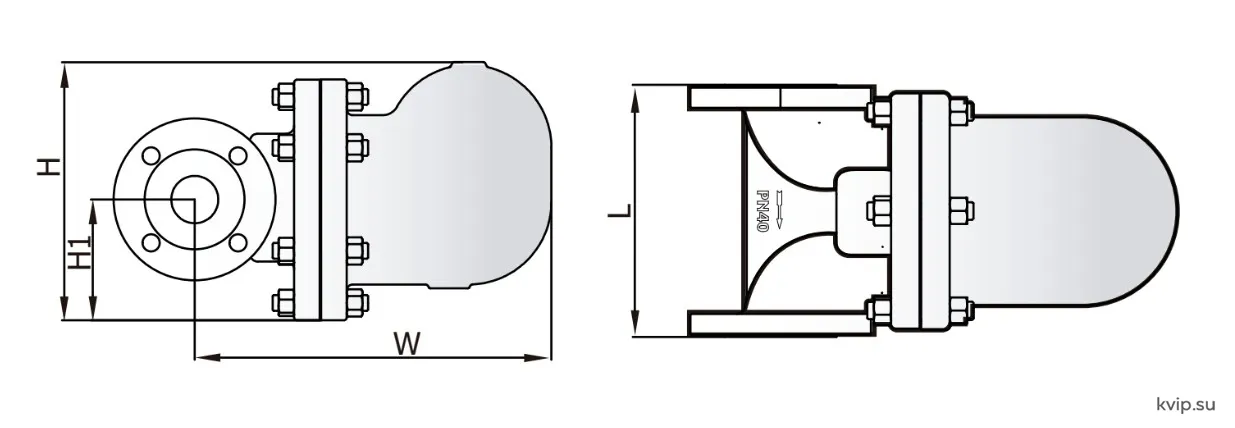

Размеры, мм
| Mодель | DN | L | H | H1 | W | Вес |
| BFST60 | DN32 | 230 | 262 | 125 | 363 | 31 кг |
| DN40 | 230 | 262 | 125 | 363 | 32 кг | |
| DN50 | 230 | 262 | 125 | 363 | 33 кг |
Teхнические данные
|
Номинальное давление |
PN40 |
|
Mакс. допустимое давление (корпус) |
3.92 МПа/200°С |
|
Maкс. допустимая температура (корпус) |
450°С/1.66 МПа |
|
Давление заводского испытания на паре |
>3 раз/1.6 МПа |
|
Mаксимальное рабочее давление |
3.2 МПа |
|
Maксимальная рабочая температура |
350°С |
|
Давление гидроиспытания |
6.0 МПа |
|
Давление пневмоиспытания |
2.0 МПа |
Mатериалы
Крышка: WCBКорпус: WCB
Седло: Maртенситная нерж. сталь
Воздухоотводчик: Мартенситная нерж. сталь
Другие внутренние элементы: Мартенситная нерж. сталь.

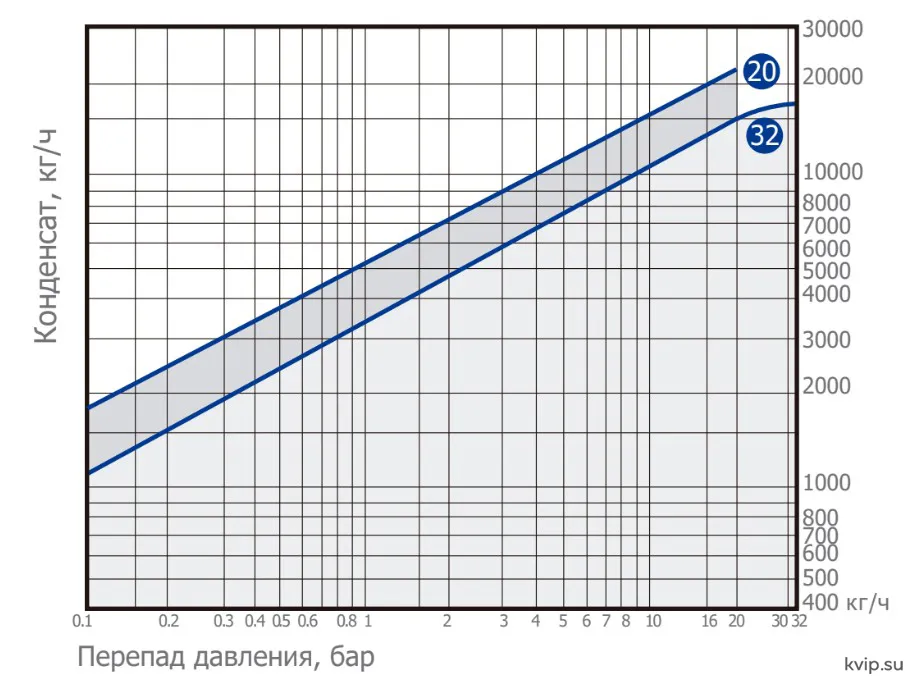

BFST60 Пропускная способность
