Особенности
- Непрерывный отвод конденсата сразу при его образовании, высокая пропускная способность
- Автоматический отвод неконденсируемых газов и воздуха (встроенный воздухоотводчик)
- Внутренние элементы изготовлены из нержавеющей стали с высокой коррозионной стойкостью
- Минимальная температура рабочей среды 0°С, при установке вне помещений требуется теплоизоляция.
- Могут устанавливаться на теплообменниках, теплообменных агрегатах, сушильных цилиндрах, паровых рубашках и другом оборудовании, где требуется постоянный отвод конденсата.
Технические характеристики
|
Тип/Серия |
HFT-AR |
|
Типоразмер (DN) |
15、20、25、40、50 |
|
Тип присоединения |
Фланцевое |
|
Номинальное давление (МПа) |
4.0 |
|
Максимально допустимое давление, PMA (МПа) |
4.0 (при 120° С) |
|
Максимально допустимая температура, TMA (°С) |
350 (при 1.0 МПа) |
|
Максимальное рабочее давление, PMO (МПа) |
3.2 (при 250° С) |
|
Максимальная температура рабочей среды, TMO (°С) |
300 (при 2.4 МПа) |

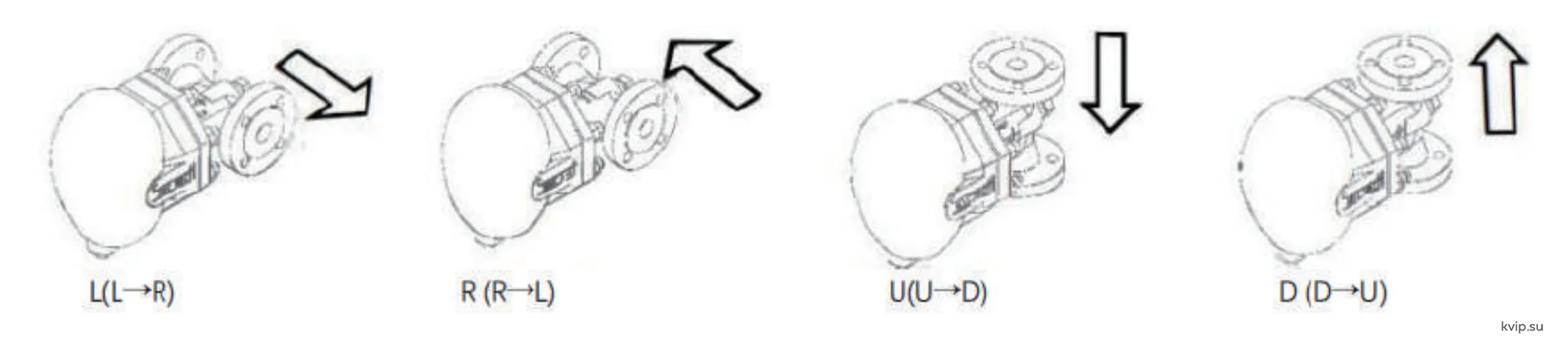

Направление потока
Внимание
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте конденсатоотводчик за рамками рабочих диапазонов.
|

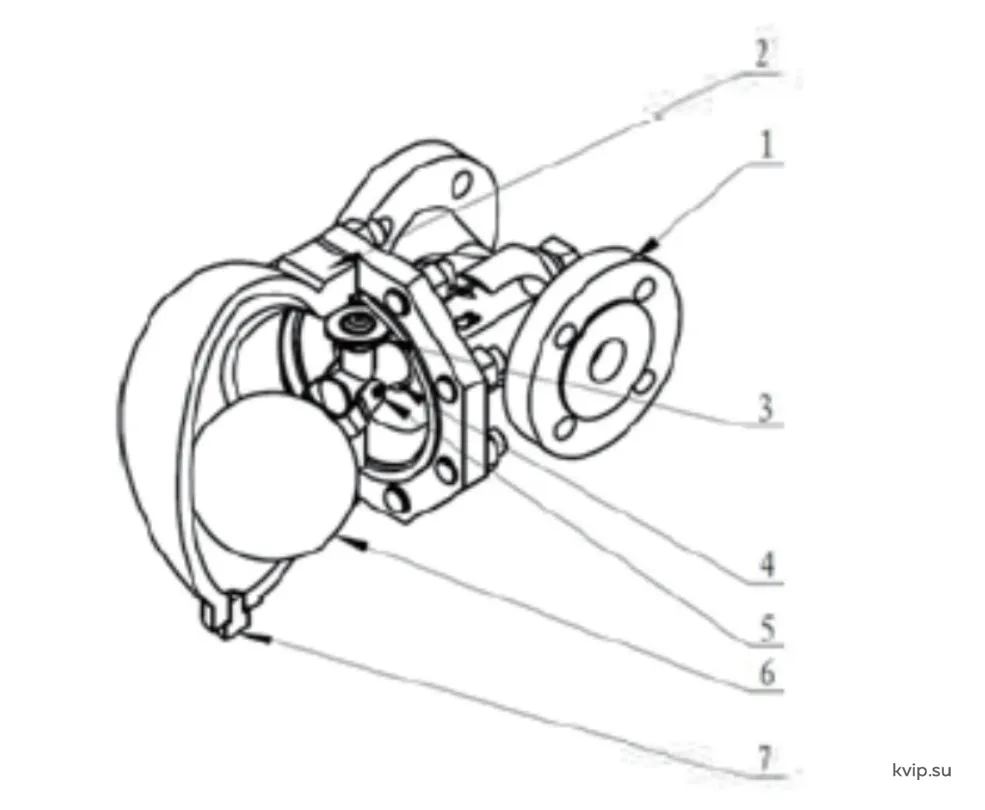

Поз. |
Элементы |
Материал |
|
1 |
Корпус |
Литая сталь |
|
2 |
Крышка корпуса |
Литая сталь |
|
3 |
Воздухоотводчик |
Нержавеющая сталь |
|
4 |
Внутренние части |
Нержавеющая сталь |
|
5 |
Шпиндель |
Нержавеющая сталь |
|
6 |
Поплавок |
Нержавеющая сталь |
|
7 |
Заглушка |
Нержавеющая сталь |

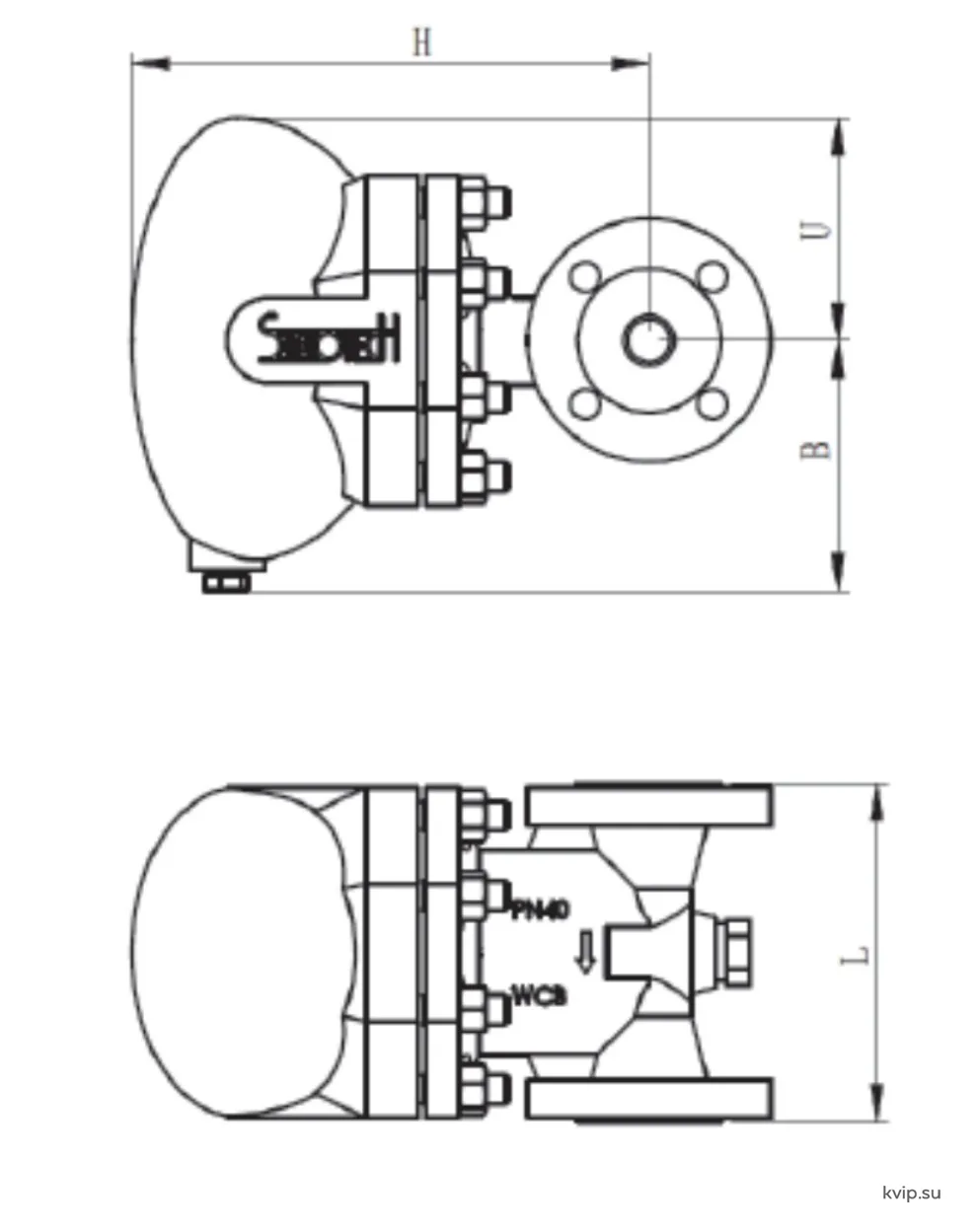

Размеры
|
Типоразмер |
Габаритные размеры (мм) |
Вес |
|||
|
(DN) |
H |
U |
B |
L |
(кг) |
|
15 |
250 |
110 |
120 |
160 |
15.5 |
|
20 |
250 |
110 |
120 |
160 |
16 |
|
25 |
250 |
110 |
120 |
160 |
17 |
|
40 |
320 |
130 |
150 |
230 |
28.6 |
|
50 |
320 |
130 |
150 |
230 |
29.5 |

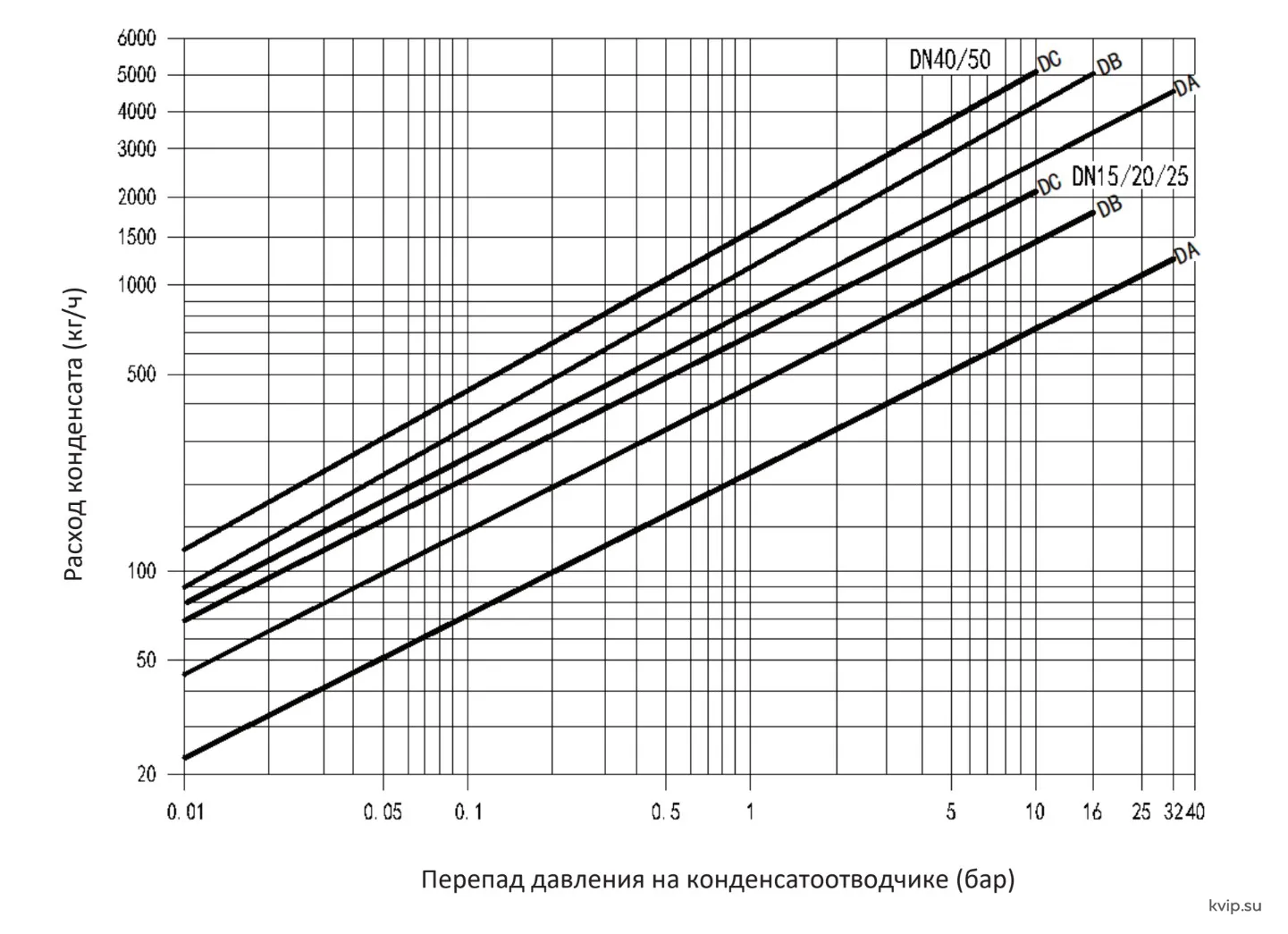

Пропускная способность
- Перепад давления - разница давлений между входом и выходом конденсатоотводчика
- Рекомендуемый коэффициент запаса - не менее 2
- DA, DB, DC исполнения имеют различные размеры клапанов, будьте внимательны при формировании заказа.
Внимание
Не используйте конденсатоотводчик при перепаде давления превышающем максимально допустимое значение, иначе возможно накапливание конденсата и его попадание в технологическое оборудование.
