Принцип работы
Конденсатоотводчик реагирует на разницу скоростей конденсата и пара вторичного вскипания, образующегося в зазоре между седлом и диском.Описание
- Корпус и крышка выполнены из кованой стали
- Диск и седло изготавливаются из мартенситной нержавеющей стали. После закалки и отпуска они приобретают высокую твердость, что гарантирует длительный срок службы
- Теплоизолирующий колпачок из нержавеющей стали предотвращает слишком быстрое охлаждение и слишком частые срабатывания конденсатоотводчика при использовании его на улице при низких температурах, сильном ветре и дожде
- Встроенный фильтр эффективно очищает поступающий в корпус конденсатоотводчика конденсат и защищает внутренний механизм от блокировки грязью
- Противодавление за конденсатоотводчиком может достигать 80% от давления до конденсатоотводчика.
Teхнические данные
|
Номинальное давление |
PN63 |
|
Mакс. допустимое давление (корпус) |
6.27 МПа/200°С |
|
Maкс. допустимая температура (корпус) |
450°С/2.6 МПа |
|
Давление заводского испытания на паре |
>3 раз/1.6 МПа |
|
Mаксимальное рабочее давление |
4.2 МПа |
|
Maксимальная рабочая температура |
350°С |
|
Давление гидроиспытания |
9.5 МПа |
|
Давление пневмоиспытания |
2.0 МПа |
Стандарты
- GB/T12250-2005 Конденсатоотводчики - термины, маркировка, габаритные и монтажные размеры
- GB/T22654-2008 Конденсатоотводчики - технические условия
- GB/T12251-2005 Конденсатоотводчики - методы испытаний
- ISO 6948 Автоматические конденсатоотводчики. Производство и функциональные испытания

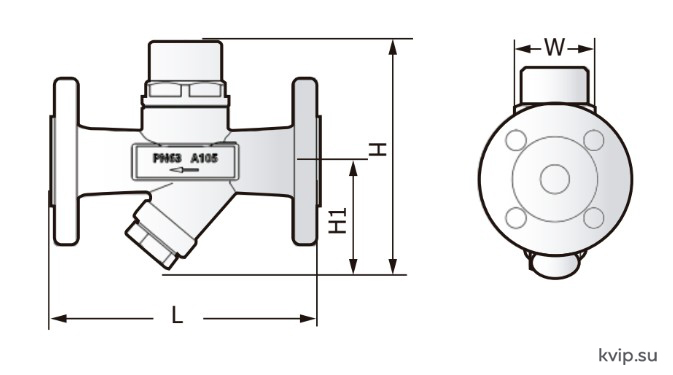

Размеры, мм
|
Moдель |
DN |
L |
H |
H1 |
W |
Вес |
|
TDST42-T |
DN15-25 |
90 |
126 |
68 |
55 |
1.8 кг |
|
TDST42-W |
DN15-25 |
90 |
126 |
68 |
55 |
1.8 кг |
|
TDST42-F |
DN15-25 |
150 |
126 |
68 |
55 |
5.5 кг |
Maтериалы
Крышка: A105/F304/F316
Корпус: A105/F304/F316
Седло: Maртенситная нерж. сталь
Диск: Maртенситная нерж. сталь
Другие внутренние элементы: Maртенситная нерж. сталь.

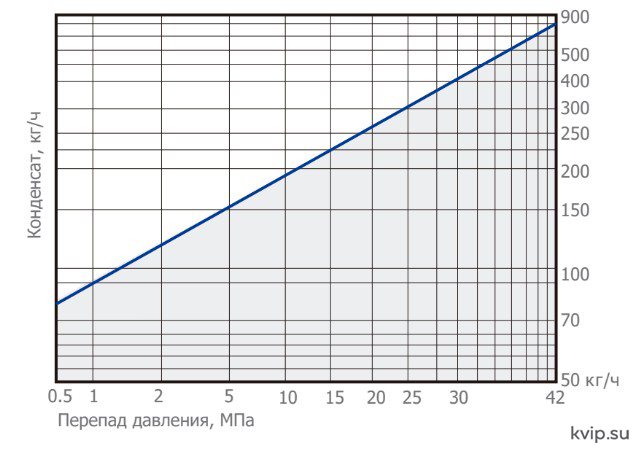

TDST42 Пропускная способность
