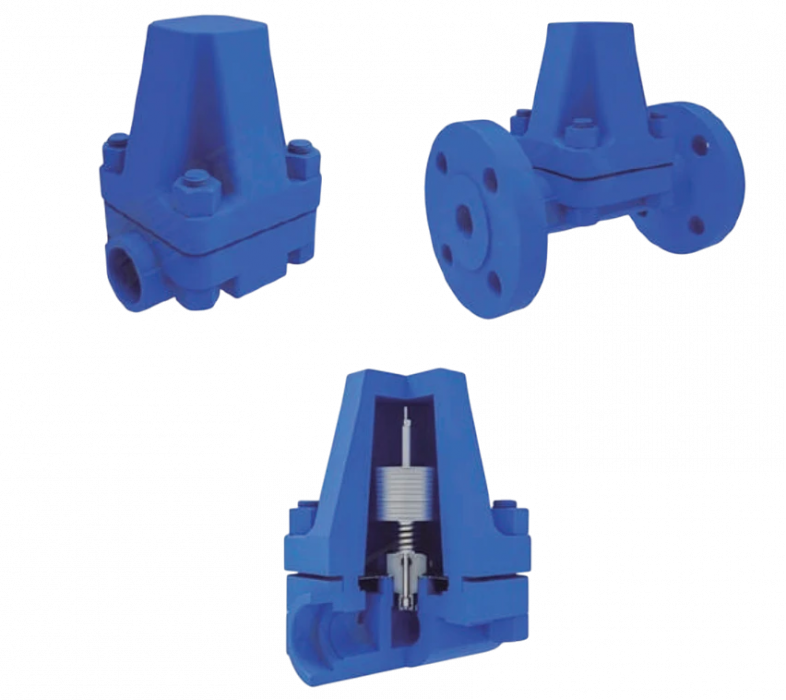

Принцип работы
Биметаллический термостатический элемент определяет разницу между температурой пара при данном давлении и температурой конденсата. Если температура конденсата достигает заданного значения, биметаллический элемент срабатывает и открывает клапан конденсатоотводчика для слива конденсата.Подробнее о типах и принципах действия конденсатоотводчиков, читайте в статье на нашем сайте.
Описание
- Все внутренние детали изготовлены из нержавеющей стали, а поверхности седла и плунжера упрочнены.
- Высокотехнологичный биметаллический элемент обеспечивает точную настройку температуры отводимого конденсата.
- Для защиты от грязи BMST45 оснащен встроенной плоской сеткой фильтра.
- Противодавление за конденсатоотводчиком может составлять 50% и более от давления на входе.
Подробнее о том, как выбрать конденсатоотводчик, Вы сможете узнать в статье на нашем сайте.
DN и соединения
Под приварку: ½" , ¾", и 1"Фланцы PN40: DN15, DN20, DN25 и DN40
Teхнические данные
|
Номинальное давление |
PN63 |
|
Макс. допустимое давление (корпус) |
6.3 МПа при 210°C |
|
Макс. допустимая температура (корпус) |
450°C при 4.5 МПа |
|
Максимальное рабочее давление |
4.5 МПа |
|
Максимальная рабочая температура |
450°C |

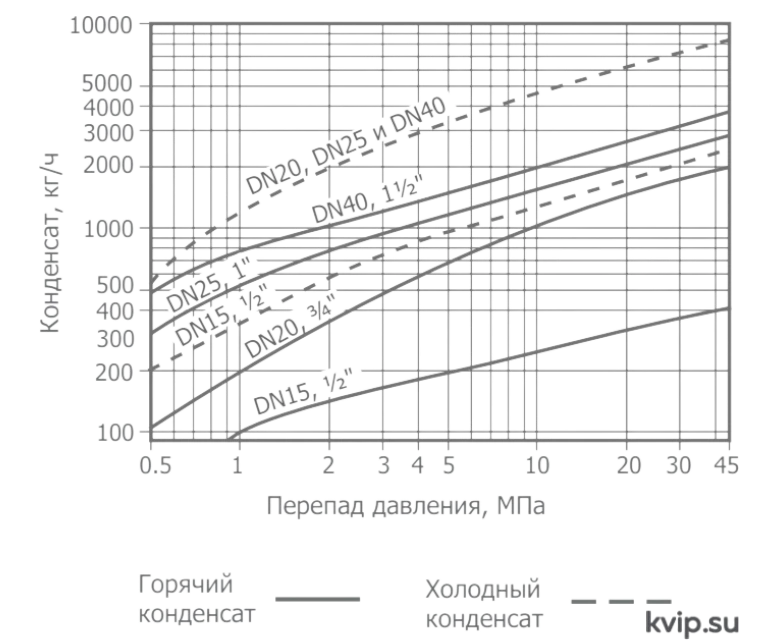

Пропускная способность
Maтериалы
Корпус конденсатоотводчика и крышка: А105, F304Седло и плунжер клапана: мартенситная нерж. сталь
Биметаллический элемент: хромоникелиевая нерж. сталь
Прочие внутренние элементы: нержавеющая сталь

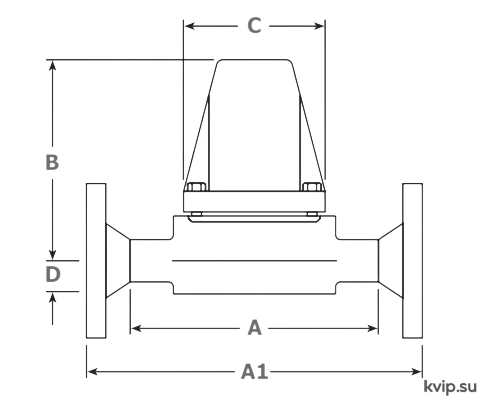

Размеры, мм
|
Модель |
BSTM45 |
||||||
|
DN |
15 |
20 |
25 |
40 |
50 |
||
|
A |
130 |
150 |
|||||
|
A1 |
150 |
230 |
260 |
||||
|
B |
138 |
146 |
|||||
|
C |
102 |
||||||
|
D |
24 |
30 |
|||||
|
Вес, кг |
Под приварку |
5 |
6 |
||||
|
Фланцы |
7 |
8 |
9 |
11 |
12 |
||
