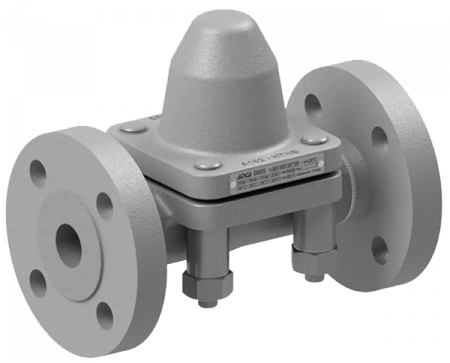

Описание ADCA BM88 конденсатоотводчика биметаллического
Конденсатоотводчики биметаллические ADCA BM88 – компактные и надежные конденсатоотводчики, позволяющие экономить тепловую энергию посредством доохлаждения отводимого конденсата. Типовым применением является установка на трубопроводах насыщенного и перегретого пара, пароспутниках, паровых рубашках емкостей, змеевиковых обогревах, нерегулируемых калориферах или использование для автоматического отвода воздуха из паровых систем. Данная серия специально разработана для дренажа трубопроводов перегретого пара высокого давления.Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Ждите, авось переведем или как банки РФ переводы выполняли
Основные свойства ADCA BM88 конденсатоотводчика биметаллического:
- Широкий диапазон давлений и пропускной способности;
- Отлично работают при пусковых режимах;
- Устойчивы к гидроударам, вибрациям и замерзанию;
- Автоматический отвод воздуха;
- Могут применяться на перегретом паре;
- Имеют встроенный фильтр.
Технические характеристики
- Применение: насыщенный и перегретый пар;
- Материал исполнения: углеродистая сталь;
- Типоразмер: 1/2" -1"; DN 15-DN 25;
- Номинальное давление: 100 бар;
- Присоединения: внутреннее резьбовое ISO 7 Rp или NPT; фланцевое EN 1092-1 PN 100; фланцевое ASME B16.5 класс 600; сварное внахлест (SW) ASME B16.11; сварное соединение встык (BW) ASME B16.25;
- Монтаж на трубопроводе: рекомендуеца горизонтальная установка.
Ограничения по применению
| Фланцевое класс PN 63 600* | Фланцевое класс 600** | Соответствующая температура |
| Допустимое давление | Допустимое давление | |
| 100 бар | 92,7 бар | 250ºC |
| 97,6 бар | 80,4 бар | 350 ºC |
| 88 бар | 67,7 бар | 450 ºC |
| 64,2 бар | 55,7 бар | 500 ºC |
Пропускная способность
|
Модель
|
Размер
|
Перепад давления (бар) | ||||||||||||||
| 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 |
85 |
||||
| BM88 | 1/2" на 1" A DN 15 на 25 A | 360 | 420 | 490 | 510 | 600 | 650 | 700 | 710 | 790 | 810 | 850 | 900 |
910 |
||
| BM88 | 1/2" на 1" B DN 15 на 25 B | 1500 | 1750 | 2000 | 2200 | 2700 | 3000 | 3300 | 3600 | 4000 | 4500 | 4900 | 5300 |
5800 |
||
Весогабаритные характеристики
|
Размер
|
Резьбовое / сварное (SW) | PN 100 | Класс 600 | |||||
| A | B | C | Масса (кг) | F * | Масса (кг) | F * | Масса (кг) | |
| 1/2" – DN 15 | 160 | 125 | 112 | 6,2 | 210 | 7,4 | 230 | 7,2 |
| 3/4" – DN 20 | 160 | 125 | 112 | 6,2 | 230 | 8,4 | 230 | 7,7 |
| 1" – DN 25 | 160 | 125 | 112 | 6,1 | 230 | 9,1 | 230 | 8,1 |

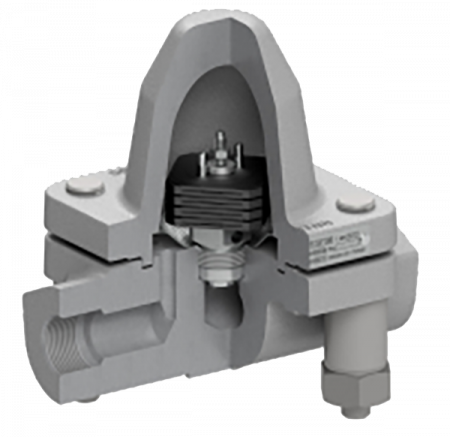

| POS. Nº | Наименование | Материал |
| 1 | Корпус |
A182F22 / 1.7380 (аналог 10CrMo910) |
| 2 | Крышка |
A182F22 / 1.7380 (аналог 10CrMo910) |
| 3 | * Уплотнение | Нержавеющая сталь / Графит |
| 4 | * Биметаллические пластины | Коррозионно-стойкий биметалл; Нержавеющая сталь |
| 5 | * Фильтр | AISI 304 / 1.4301 |
| 6 | Шпильки | A193 Gr. B16 |
| 7 | Гайки | A194 Gr. 4 |
| 8 | Удлинительная втулка | A193 Gr. B16 |
