Белый пар над заводом

Ну снова привет.

Наливаем кофе, садимся поудобнее. Разговор у нас сегодня будет без галстуков, без гламурной шелухи и без презентаций на пятьдесят слайдов с красивыми графиками, от которых у нормального мужика с производства только зубы сводит. Поговорим начистоту — про наши родные заводы, про железо, про деньги и про ту удивительную глупость, которую мы почему-то привыкли называть «нормальным производственным процессом».

Знаешь, я на промышленных объектах провел добрую половину своей жизни. Видел всё: от оборонных гигантов, где на проходной до сих пор строгий режим и суровые вахтерши, до частных заводиков по переработке молока, пивоварен, мясокомбинатов, фанерных производств и упаковочных линий. И вот идешь ты по территории любого такого предприятия промозглым уральским утром, смотришь на корпуса и видишь одну и ту же картину маслом.

Над крышами цехов стоят густые, плотные клубы белого пара. Из открытых дренажных линий на улицу хлещет кипяток, конденсатники парят так, будто там филиал ада на земле, а над баком сбора конденсата стоит такой столб белого дыма, что его видно за три километра с объездной дороги.

Картинка, конечно, внушительная. Для человека со стороны, для какого-нибудь заезжего блогера или фотографа — это романтика, мощь индустриализации, завод дышит, работа кипит, металл плавится, страна производит!

А для меня, как для предпринимателя и человека, который умеет считать затраты до копейки, эта картина выглядит совершенно иначе. Я смотрю на этот красивый белый пар над твоим цехом и вижу, как ты, дорогой мой директор, главный инженер или собственник, просто открываешь топку котла, берешь толстую пачку стодолларовых купюр и швыряешь её прямо в огонь. А пепел аккуратно развеиваешь над забором своего завода.

Потому что этот белый пар — это чистые, живые деньги, которые улетают в атмосферу каждую секунду, пока ты сидишь на планерке и рассуждаешь о снижении себестоимости продукции.

Давай сегодня разберем эту тему до винтика. Спокойно, без заумных академических терминов, но с конкретной физикой, математикой и реальными кейсами. Посмотрим, почему у тебя это происходит, почему твои инженеры годами проходят мимо и ничего не делают, и как забрать до 25% тепла обратно в технологию за копейки с окупаемостью буквально в пару-тройку месяцев.

1. Человек — Ситуация — Система: почему на заводах так спокойно смотрят на улетающие миллионы?

Перед тем как лезть в формулы и схемы, давай включим голову и посмотрим на корень проблемы. Я всегда говорю: в любом производственном косяке виноват не отдельный слесарь дядя Вася и не конкретный закупщик. Виновата связка «человек — ситуация — система».

Как у нас обычно устроена котельная и паровая система на среднестатистическом предприятии?

Сидит генеральный директор. У него голова пухнет от кредитов, налоговой, сбыта, кассовых разрывов и проверок Ростехнадзора. Он на котельную смотрит по остаточному принципу: «Пар в цех идет? Температура на пастеризаторе или в сушилке держится? Продукция выпускается? Ну и слава богу, не трогайте то, что работает». Сколько там газа сгорает в час — он видит только общей строчкой в бухгалтерии в конце месяца. Пришел счет на 3 миллиона рублей за газ — матюкнулся, подписал, оплатил.

Рядом сидит Главный энергетик. Мужик опытный, уставший, замученный бесконечной текучкой. У него то насос на ХВО накрылся, то трубу в подвале прорвало, то в третьем цехе автомат выбило. Ему некогда думать о стратегической энергоэффективности. Его главная задача — чтобы котлы не встали посреди ночи и чтобы руководство не вставило пистон за срыв производственного плана. Если пар идет и технология работает — он герой. А то, что половина этого пара потом свистит на улицу, его волнует в десятую очередь.

А в отделе снабжения сидит молодой парень-закупщик, у которого в KPI прописана «экономия бюджета на закупках». Ему энергетик пишет заявку на нормальное оборудование, а закупщик открывает интернет, находит самый дешевый китайский клапан «похожего диаметра», покупает его, получает премию за экономию 15 000 рублей, а этот клапан через два месяца выбивает к чертям, и он начинает гнать пролетный пар в дренаж тоннами.

И вот эта система живет годами. Все заняты делом, все при зарплате, все устают. А предприятие методично, изо дня в день, спускает в трубу бюджеты, на которые можно было бы модернизировать половину цехов или поднять людям зарплату.

Давай разорвем этот замкнутый круг и посмотрим, что на самом деле происходит внутри твоей паровой трубы.

2. Физика на пальцах: откуда берется этот «бесплатный» пар и почему он тебя грабит?

Давай заземлим термодинамику на нормальный человеческий язык. Без интегралов и диаграмм энтальпии, как будто мы рисуем гвоздем на верстаке.

Смотри, какая у тебя выстраивается цепочка на заводе:

1. Ты покупаешь природный газ (или мазут, или уголь — не суть, всё стоит денег).
2. Сжигаешь этот газ в горелке парового котла.
3. Греешь специально подготовленную, умягченную, обессоленную воду (на которую ты тоже потратил кучу соли, реагентов и электричества).
4. Вода в котле закипает и превращается в пар высокого давления — например, 7 бар (или 7 атмосфер, для простоты).
5. Этот пар 7 бар идет по магистралям в цех к технологическому оборудованию: в сушильный пресс, варочный котел, пастеризатор, калорифер или автоклав.
6. В оборудовании пар отдает свое скрытое тепло фазового перехода продукту, остывает и конденсируется обратно в жидкость. Получается конденсат.

И вот тут начинается самое интересное, где 90% неспециалистов совершают грубейшую ошибку.

Большинство людей (и, к сожалению, многие закупщики с директорами) думают, что конденсат после оборудования — это просто «грязная горячая вода градусов под 80–90», которую можно слить в канаву или в лучшем случае самотеком отправить в бак на улице.

А вот хрен там!

Вспоминаем школьную физику, 8 класс. При атмосферном давлении (в чайнике на кухне) вода кипит при 100 °C. Но внутри твоей закрытой паровой системы давление составляет те самые 7 бар. А под давлением 7 бар температура кипения воды подскакивает почти до 170 °C!

То есть на выходе из твоего сушильного пресса или теплообменника, прямо перед конденсатоотводчиком, стоит вода (конденсат) с температурой 170 градусов Цельсия, зажатая давлением 7 атмосфер.

Что происходит дальше? Конденсатоотводчик срабатывает, открывает клапан и сбрасывает эту перегретую воду в конденсатную линию или сразу в открытый бак сбора, где давление уже обычное, атмосферное (0 бар избыточных).

Воде с температурой 170 °C, которая внезапно оказалась на свободе при атмосферном давлении, становится физически «слишком жарко». В ней накоплено огромное, избыточное количество тепловой энергии, с которой она в жидком состоянии существовать при нормальном давлении просто не может!

Законы физики не обманешь: происходит мгновенный взрывной процесс. От 15% до 20% всей этой массы горячей воды прямо на глазах мгновенно вскипает и превращается в пар!

Инженеры называют это явление паром вторичного вскипания (или flash steam по-буржуйски).

Зафиксируй этот момент в голове:

• Этот пар образовался НЕ потому, что ты его специально вырабатывал в котле.
• Он образовался сам по себе, просто из-за перепада давления с 7 бар до атмосферного.
• И это абсолютно полноценный, чистый, готовый пар с температурой 100 °C и огромным запасом тепла!

Ты за него уже заплатил! Газ на его нагрев уже сгорел в котле 10 минут назад. Вода уже очищена. Деньги из твоей кассы уже ушли. И этот пар УЖЕ существует в твоей трубе.

Вопрос только в том: что ты с ним делаешь прямо сейчас?

В 8 случаях из 10 на российских заводах этот пар просто выходит через дыхательную трубу конденсатного бака на крышу цеха и красиво рассеивается в морозном воздухе. То есть ты взял свои 20% оплаченного тепла и подарил их воронам на улице. Щедрый ты человек, однако!

3. Оцифровка потерь: переводим килограммы пара в рубли и доллары

Я как экономист всегда говорю: пока проблема не оцифрована в деньгах — проблемы не существует. Разговоры про «экологию», «потери килокалорий» и «энергетический баланс» директора не цепляют. Директора цепляет, когда ему показывают дыру в его личном кармане.

Давай посчитаем сухую математику, как мы любим — на калькуляторе, без натяжек.

Базовый расчет физики:

При перепаде давления с 7 бар до атмосферного из каждой 1 тонны (1000 кг) горячего конденсата образуется примерно 134 килограмма чистого пара вторичного вскипания.

Давай возьмем абсолютно стандартный, даже скромный технологический узел на среднем предприятии (например, сушилка, линия пастеризации или пара варочных котлов):

• Расход конденсата на узле: всего 250 кг в час. Это совсем немного, буквально одна небольшая технологическая установка.
• При перепаде с 7 бар до 0,5 бар мы получаем около 33 кг пара вторичного вскипания в час.

Кажется: «Пф-ф, Денис, 33 килограмма в час... Стоит ли огород городить из-за ведра пара?»
А теперь включаем предпринимательскую математику на дистанции:

• 33 кг/час × 24 часа в сутки = 792 кг пара в сутки. Почти тонна пара в день улетает в воздух!
• 792 кг/сутки × 365 дней в году = 289 080 кг пара в год.

Почти 290 ТОНН готового пара в год у тебя просто улетает в небо с одного маленького участка!

А если у тебя крупный завод? Если у тебя потребление пара не 250 кг/ч, а 5 тонн или 10 тонн в час? Умножай эти цифры на 20, на 40! Там счет идет на тысячи тонн пара, выброшенного в атмосферу.

Чтобы выработать эти 290 тонн пара заново в котле, тебе нужно:

1. Заново купить сырую воду из скважины или водоканала.
2. Прогнать её через химводоподготовку (ХВО), потратив соль, смолы и реагенты.
3. Сжечь сотни тысяч кубометров природного газа в горелке котла.
4. Заплатить за электричество для питательных насосов и дутьевых вентиляторов.

Сколько у тебя сейчас стоит производство одной тонны пара? В среднем по больнице по России это от 1000 до 1500–1800 рублей за тонну (в зависимости от цены газа и состояния котлов).

А теперь посчитай, сколько таких «парящих» точек у тебя раскидано по всей промзоне. Вот тебе и набегает от миллиона рублей до десятков миллионов чистых прямых убытков на ровном месте.

4. Реальный кейс: как производитель упаковки сэкономил $196 000 в год

Чтобы ты не думал, что я тебе тут сказки рассказываю или теорию из учебников пересказываю, давай обратимся к реальной мировой и отечественной практике.

Есть такой международный гигант — корпорация Smurfit Kappa (крупнейший производитель гофрокартона, бумаги и промышленной упаковки). У них на заводах стоят гигантские сушильные прессы и гофроагрегаты, которые жрут пар мегаваттами.

Что они сделали у себя на предприятии? Они провели аудит пароконденсатной системы и увидели ровно ту же самую беду: после сушильных цилиндров образуется гигантский объем перегретого конденсата высокого давления. Раньше этот конденсат шел в общий бак, и над заводом стояли вечные белые облака выпара.

Инженеры внедрили простейшую систему утилизации пара вторичного вскипания на базе флеш-сепараторов (о конструкции поговорим чуть ниже). Они собрали этот пар вторичного вскипания с давлением 1–1,5 бара и направили его не на улицу, а в калориферы приточной вентиляции для подогрева воздуха в производственных цехах и на предварительный подогрев сырья.

Результат внедрения:

• Прямое снижение затрат на природный газ для котельной — на 21%!
• Минус пятая часть счета за газ! Просто вдумайся в эту цифру.
• В пересчете на деньги в масштабах крупного предприятия экономия составила до $196 000 в год (по текущему курсу это под 18–19 миллионов рублей ежегодно).
• Срок окупаемости всего проекта составил менее 6 месяцев!

Полгода, Карл! За полгода железка полностью отбила свою стоимость и начала приносить чистую, измеримую прибыль в кассу предприятия. Покажи мне хоть один финансовый инструмент, банковский депозит или инвестицию в маркетинг, которая дает 200% годовой доходности с нулевым риском? В реальном производстве такие проекты лежат прямо под ногами, надо просто перестать быть слепым.

5. Инженерное решение: сложный путь против простого

Итак, мы поняли: пар вторичного вскипания у нас есть, терять его — это преступление против собственного кармана. Что с ним делать технически?

Тут у инженеров обычно есть два пути: путь через задницу (сложный и дорогой) и путь по уму (простой и надежный).

Вариант 1: Дорогой и геморройный (Термокомпрессор)

Некоторые умники говорят: «Слушай, ну у нас же пар вторичного вскипания имеет низкое давление (1–2 бара), а в котле у нас 7 бар. Давайте поставим термокомпрессор (струйный эжектор или механический компрессор), сожмем этот пар обратно до 7 бар и загоним в общую магистраль!»

Теоретически схема рабочая. Но на практике для среднего предприятия это сущий ад:

• Термокомпрессор стоит как крыло от самолета.
• Он требует филигранной настройки и сложной автоматики.
• Он крайне чувствителен к любым колебаниям давления и расхода.
• Его обслуживание требует высококвалифицированных специалистов, которых в наших регионах днем с огнем не сыщешь.

В итоге предприятие вбухивает миллионы в компрессорную станцию, она через полгода начинает сбоить, её переводят на байпас, и всё благополучно возвращается к парению в атмосферу.

Вариант 2: Простой, дешевый и вечный (Флеш-сепаратор)

А есть путь нормального уральского инжиниринга. Мы не пытаемся бороться с законами физики и не тратим лишнюю энергию на сжатие.

Мы говорим: «Зачем сжимать пар низкого давления до высокого, если на заводе ВСЕГДА есть потребители, которым ВЫСОКОЕ давление нафиг не нужно?»

У тебя в любом цехе есть куча процессов, где пар высокого давления избыточен:

• Калориферы воздушного отопления цехов и складов.
• Сушильные камеры древесины или картона.
• Подогрев воды для хозяйственных нужд или СИП-мойки.
• Паровые рубашки емкостей хранения мазута, патоки, битума или масла.
• Паровые регистры и деаэраторы в самой котельной.

Все эти потребители прекрасно работают на низком давлении 0,5 – 2 бара.

И чтобы забрать этот пар, мы используем гениальное по своей простоте устройство — Флеш-сепаратор (сепаратор пара вторичного вскипания).

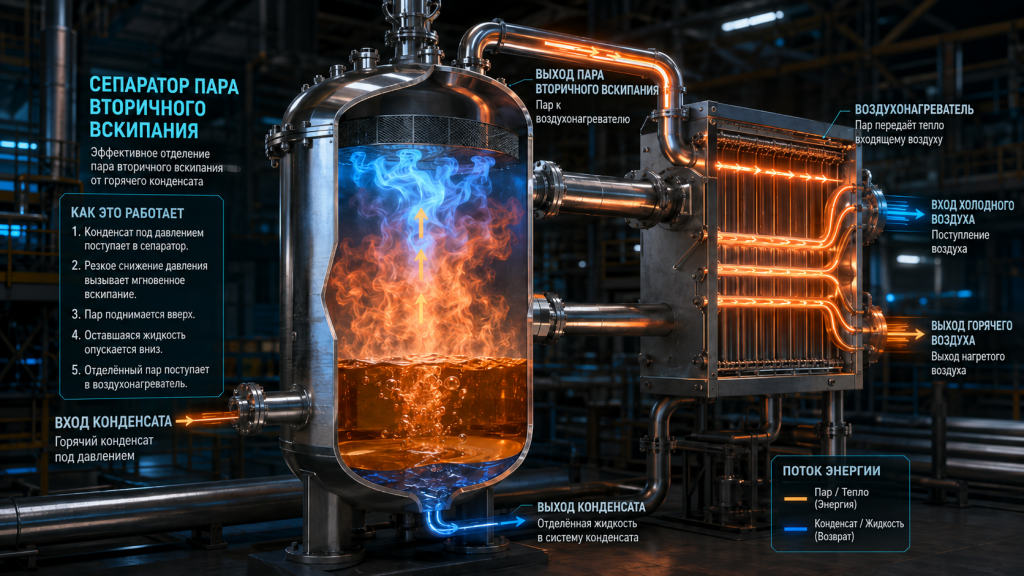

6. Как устроен флеш-сепаратор и как выглядит полная схема?

Давай разберем устройство этой штуки, чтобы ты понимал: там ломаться вообще нечему.

Флеш-сепаратор — это вертикальная цилиндрическая емкость из специальной стали, рассчитанная под определенный объем и скорость потока.

• Внутри нее НЕТ никаких движущихся механических деталей.
• Там НЕТ электромоторов, насосов и сложной микроэлектроники.
• Там работает только гравитация и термодинамика.

Как работает схема в сборе (по шагам):

1. Подача перегретого конденсата: Конденсат высокого давления (7 бар, 170 °C) после технологического оборудования через конденсатоотводчики поступает по трубе в среднюю часть флеш-сепаратора. Входной патрубок часто врезан тангенциально (по касательной), чтобы закрутить поток.
2. Взрывное разделение сред (сепарация): Попадая внутрь просторной емкости сепаратора, давление жидкости мгновенно падает до заданного низкого уровня (например, 1–1,5 бара). Вода мгновенно вскипает.
• Пар — он легкий и имеет огромный удельный объем. Он устремляется вверх, проходит через специальный каплеуловитель (демистер), освобождается от капель влаги и выходит через верхний патрубок. Это сухой, чистый пар низкого давления.
• Оставшаяся вода (жидкий конденсат) — она тяжелая. Под действием силы тяжести она стекает по стенкам вниз и скапливается в нижней части емкости.
3. Верхний отвод (Потребителю): Из верхнего патрубка сухой пар вторичного вскипания по теплоизолированной трубе идет напрямую к потребителю низкого давления — например, в калорифер отопления цеха.
4. Нижний отвод (В котельную): Из нижнего патрубка остывший до 105–110 °C жидкий конденсат через специальный поплавковый конденсатоотводчик большой пропускной способности отводится в бак сбора и возвращается насосом обратно в котельную. Мы не потеряли ни грамма чистейшего дистиллята!
5. Автоматическая стабилизация (Живой пар на подпитку): А что делать, если на улице ударил мороз -30 °C, цеху нужно больше тепла, а пара вторичного вскипания не хватает? Всё просто: в линию перед потребителем врезается простейший редукционный клапан прямого действия (РДПД), подключенный к основной магистрали 7 бар. Если давление вторичного пара начинает проседать ниже 1 бара, редукционник автоматически приоткрывается и тихонько подпитывает линию «живым» паром от котла ровно настолько, насколько это необходимо.

Никаких компьютеров, никаких программируемых контроллеров Siemens, которые сейчас фиг купишь из-за санкций. Обычная, кондовая, безотказная гидромеханика, которая будет работать десятилетиями, переживет нас с тобой и не потребует от дежурного слесаря докторской степени по физике!

7. Вся правда без глянца: когда эта схема НЕ сработает?

Я терпеть не могу маркетологов, которые впаривают свои решения как «универсальную таблетку от всех болезней». Бизнес так не работает. У любого технического решения есть четкие границы применимости.

Если ко мне приходит заказчик и говорит: «Денис, поставь мне сепаратор, хочу экономить миллионы», я сначала беру его технологическую карту и задаю жесткие проверочные вопросы.

Давай честно разберем, когда флеш-сепаратор ставить НЕЛЬЗЯ или бессмысленно:

❌ Ситуация 1: У тебя нет постоянного потребителя низкого давления

Если у тебя на заводе вся технология строго требует 10 бар, отопление чисто электрическое, горячая вода не нужна, а цех размером 20 на 20 метров — куда ты денешь этот пар? Сбрасывать избыток пара вторичного вскипания через предохранительный клапан на улицу — это шило на мыло. Схема работает только тогда, когда есть кому этот пар потребить.

❌ Ситуация 2: Потребитель находится «у черта на рогах»

Пар низкого давления (1 бар) имеет очень большой удельный объем и низкую плотность. Его нельзя тащить по тонкой трубе через всю территорию завода на 500 метров — он просто остынет по дороге, превратится в воду, упадет по давлению, и ты получишь гидроудары в магистрали. Потребитель вторичного пара должен находиться рядом с источником конденсата (в том же цехе или в соседнем помещении, максимум 30–50 метров трассы правильного диаметра).

❌ Ситуация 3: Дико рваный, цикличный график потребления

Если потребитель пара работает 15 минут в смену, а конденсат от основной технологии идет непрерывно 24/7 — баланс не сойдется. Без буферных емкостей или грамотной подпитки система будет работать нестабильно. Нужен либо постоянный потребитель, либо модулируемая нагрузка с автоматикой перепуска.

❌ Ситуация 4: Конденсат химически загрязнен или забит шламом

Если у тебя текут теплообменники и в конденсат попадает мазут, патока, молоко или агрессивная химия — обычный сепаратор быстро превратится в помойку, начнет пениться и забивать конденсатоотводчики. Сначала нужно решить вопрос чистоты конденсата и контроля возврата, а уже потом заниматься рекуперацией тепла.

8. Чек-лист для директора и главного энергетика: как понять, теряешь ли ты деньги прямо сейчас?

Вот мы и подошли к самому главному. Хватит теории, давай проведем экспресс-аудит твоего предприятия прямо сейчас, не вставая со стула.

Ответь себе предельно честно на три простых вопроса:

1. Есть ли у тебя в цехах или котельной перепад давления между технологией и конденсатной сетью хотя бы в 3–5 бар? (Например: котел дает 6–10 бар, а конденсат собирается в атмосферные емкости).
2. Стоят ли над твоими баками сбора конденсата или дренажами постоянные белые клубы пара (выпар)?
3. Есть ли на заводе потребители низкого давления (отопление цехов, калориферы, подогрев технологической воды, сушилки, деаэраторы), расположенные в радиусе 50–100 метров от источников пара?

Если на все три вопроса ты ответил «ДА» — я тебя поздравляю (или сочувствую, решай сам). Твое предприятие прямо сейчас, в эту самую минуту, выбрасывает на улицу от нескольких сотен тысяч до десятков миллионов рублей в год. Ты финансируешь глобальное потепление и обогреваешь атмосферу над своим городом за счет собственной прибыли.

Резюме и вывод по-взрослому

Пар вторичного вскипания — это не стихийное бедствие, не досадная неизбежность и не «технологический выброс».

Это твой готовый, оплаченный, высоколиквидный актив.

Это энергия, которую ты уже произвел, за которую заплатил поставщикам газа и которую по собственной халатности или лени выпускаешь в небо. Вернуть её обратно в процесс не требует космических технологий, покупки немецких роботов или остановки завода на полгода. Простой расчет Kvs, грамотный подбор диаметров трубопроводов, один правильно сваренный и рассчитанный флеш-сепаратор, надежный конденсатоотводчик — и система начинает экономить тебе 15–20% топлива со следующего же понедельника.

Как говорится: «От служащих вам нужно не умение красиво говорить в отчетах, а умение достигать измеримого финансового результата».

Хватит топить улицу. Пора возвращать свои деньги в кассу.
