Заслонка Inoxpa (инокспа) Испания

Описание составных частей заслонки Inoxpa входящих в стандартную комплектацию

КВиП поставляет заслонки (дисковые краны) таких фирм как AWH(Германия) Nob Fluid (Чехия) и Inoxpa (Испания). В этой статье, речь пойдет о заслонке Инокспа, с описанием всех составных частей, входящих в стандартную комплектацию.

Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?

Заслонка Inoxpa поставляется в картонной коробке, на коробке наклейка с указанием производителя, указанием серийного номера, диаметра, марки стали, материала уплотнения.

В нашем случае на фото наклейка крана "бабочка" Inoxpa, по стандарту DIN, сварка-сварка, из стали AISI 304L, с материалом уплотнения EPDM, DN50.

Ручка для заслонки Инокспа поставляется отдельно, в коробке ее нет, упакована ручка в полиэтилен, об этом чуть позже.

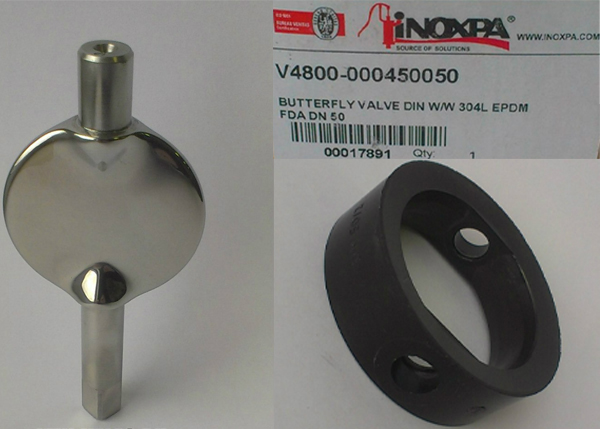

На фото также представлен диск заслонки Inoxpa, на этот диск надевается уплотнение и подшипники скольжения.



Отметим, что в коробку, помимо самого дискового крана вкладывается специальный пакет с порошком, для исключения влажной среды.

Черное уплотнение заслонки Inoxpa из материала EPDM

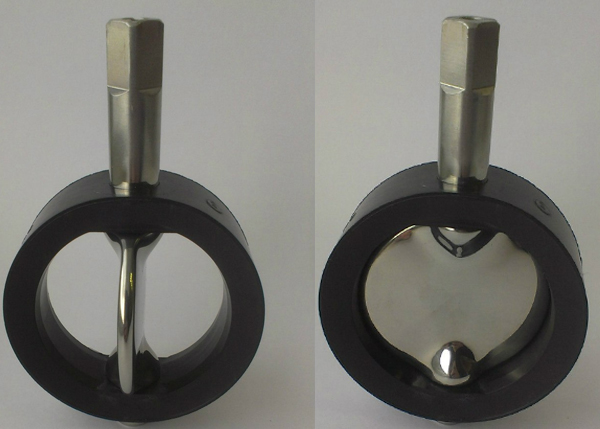

На этом фото мы видим диск заслонки в положении "открыта" на диск уже установлено уплотнение

Диск с уплотнением заслонки Inoxpa в положении "закрыта"

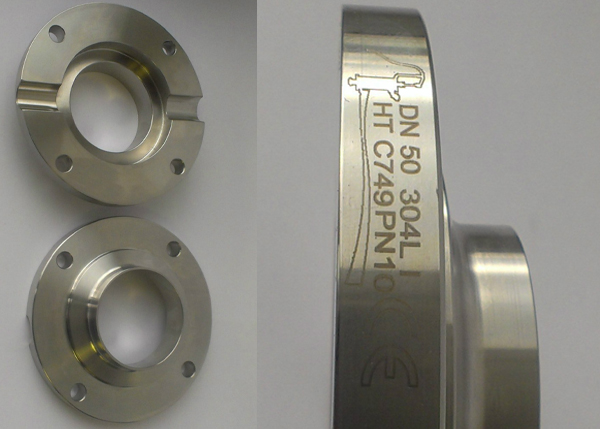

Так выглядят фланцы дискового крана Inoxpa(Инокспа), как мы видим, оба фланца абсолютно одинаковы и симметричны. Вид внутренней стороны фланца и внешней стороны фланца заслонки Инокспа (Inoxpa).

Маркировка заслонки инокспа.
Мы видим, что на торце фланца выбит не только диаметр и марка стали, но и логотип компании.

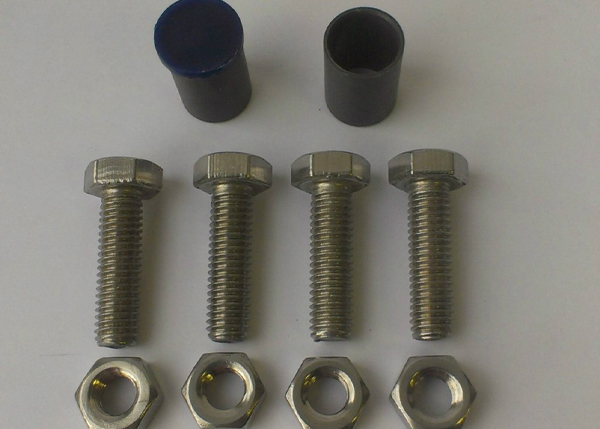

В отдельном пакете упакованы болты и подшипники скольжения, в стандартной комплектации: 4 болта с гайкой и 2 подшипника -верхний и нижний.

Нижний подшипник с одной стороны закрытый, верхний подшипник представляет собой открытый цилиндр. Каждый болт и каждая гайка имеют одинаковую маркировку, в нашем случае "FR A2-70".

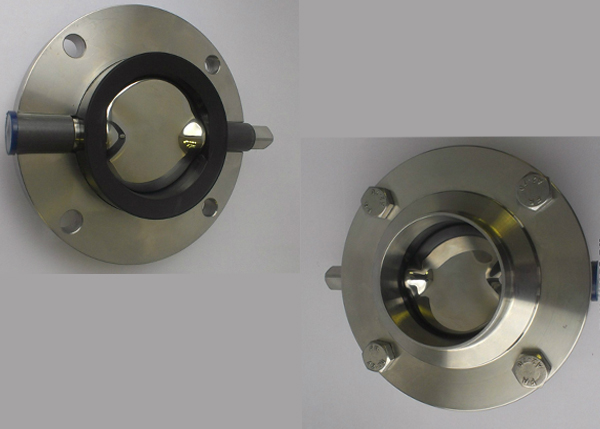

Диск крана бабочка Inoxpa, с установленным уплотнением и подшипниками скольжения. Диск заслонки Inoxpa, вложенный во фланец. Оба фланца фиксируют между собой диск с уплотнением и подшипниками скольжения.

В отверстия фланцев вставляются болты и стягиваются.

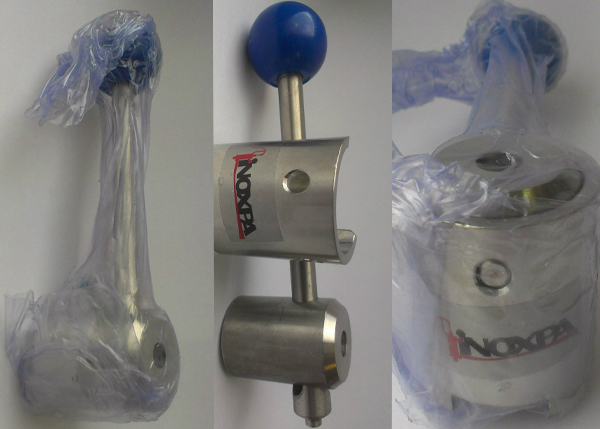

Ручка заслонки Inoxpa, в заводской пленке. Пленка довольно хрупкая,очень легко рвется, не растягивается, практически не эластичная, точно описывает форму ручки, внутри упаковки ручки, болт для крепления ручки к диску и пластмассовая пробка для закрытия отверстия болта.

Боковой вид ручки заслонки Inoxpa в заводской упаковке. Ручка дискового крана Inoxpa в разобранном виде.

На каждой ручке, в обязательном порядке, присутствует заводская наклейка с логотипом компании Инокспа.
Обратите внимание, что заслонка двухпозиционная. Дисковый кран Inoxpa работает только в 2х положениях- открыта/закрыта, среднего положения не существует, в отличие, скажем, от заслонок AWH и Niob Fluid.
НО стоит отметить, что заслонки редко применяют для тонкой регуляции потоков, поэтому отсутствие среднего положения, почти не повлияет на функциональность дискового крана.



Внутри устанавливается пружина, которая толкает ручку в паз, обеспечивая дополнительную фиксацию.

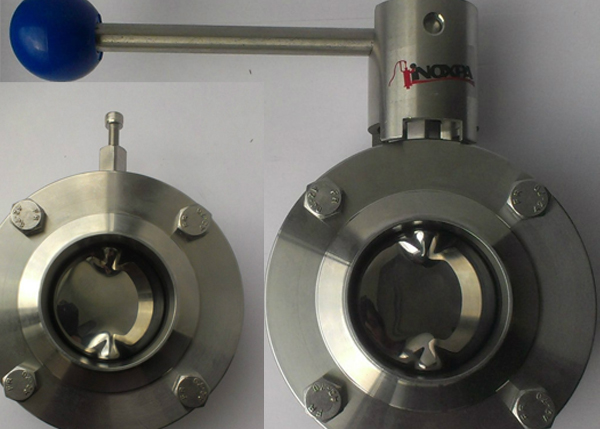

Заслонка инокспа в сборе. Так выглядит дисковый кран бабочка фирмы inoxpa в уже готовом состоянии.
