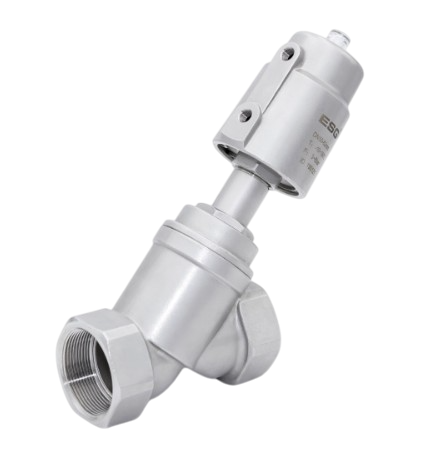

Принцип работы
Благодаря особой конструкции запорного элемента (седла) рабочая среда создаёт дополнительное закрывающее проходное сечение клапана усилие. Данный тип клапана отлично подходит для применения в условиях высокого давления среды (рабочего давления) и низкого давления управления.Преимущества
- Меньший типоразмер пневмопривода, по сравнению со стандартными Сериями.
- Небольшие габариты упрощают установку в линию.
Технические характеристики
- Рабочее давление: 0-16 бар (0-232psi)
- Давление управления: 4 бар (58psi)
- Материал корпуса: CF8/CF8M
- Материал уплотнений: FPM, PTFE
- Температура раб. среды: -10°C — +180 °C
- Температура окр. среды: -10℃ — +80℃
- Тип управления: нормально закрытый (НЗ)
- Среда управления: нейтральные газы, воздух
- Рабочая среда: не вязкие жидкости (вода, спирты, масло), органические растворители, газы
- Класс герметичности: DIN EN 12266 Class A.

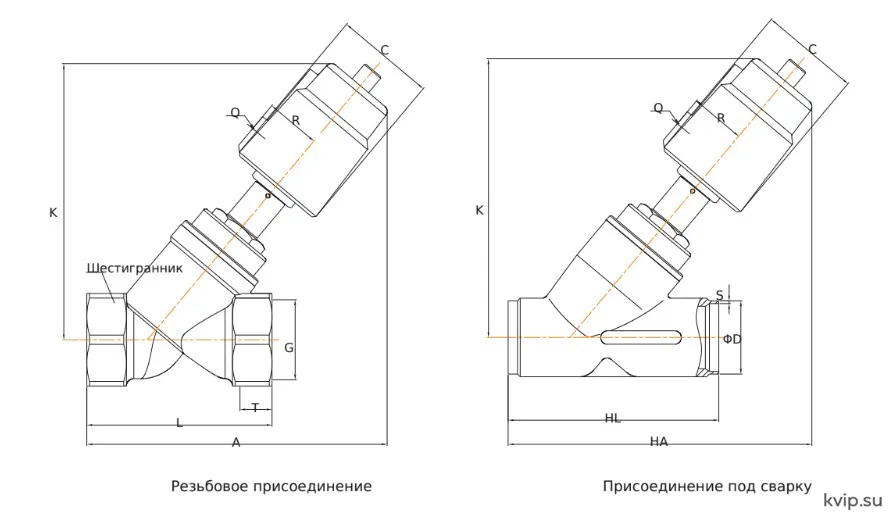

Размеры
|
Size |
Actuate (mm) |
Q |
C |
R |
К |
Threaded connection |
Welded connection |
|||||||||||
|
G |
T |
A |
L |
SW |
HA |
HL |
Butt welded |
DIN11850-2 |
DIN11850-3 |
|||||||||
|
CD |
S |
OD |
S |
OD |
S |
|||||||||||||
|
DN5O |
63 |
1/8- |
75 |
41 |
210 |
2' |
22 |
228 |
138 |
69 |
230 |
155 |
57 |
3.75 |
53 |
1.5 |
54 |
2 |
|
DN65 Square bonnet |
63 |
1/8‘ |
75 |
41 |
235 |
2 1/2" |
26 |
235 |
178 |
85 |
280 |
270 |
75.5 |
5.25 |
70 |
2 |
— |
— |
|
DN80 Square bonnet |
90 |
1/8- |
106 |
55 |
340 |
3' |
27 |
329 |
210 |
100 |
346 |
284 |
90 |
5.5 |
85 |
2 |
— |
— |
Примечания: * расчётные размеры (действительные размеры могут незначительно отличаться).

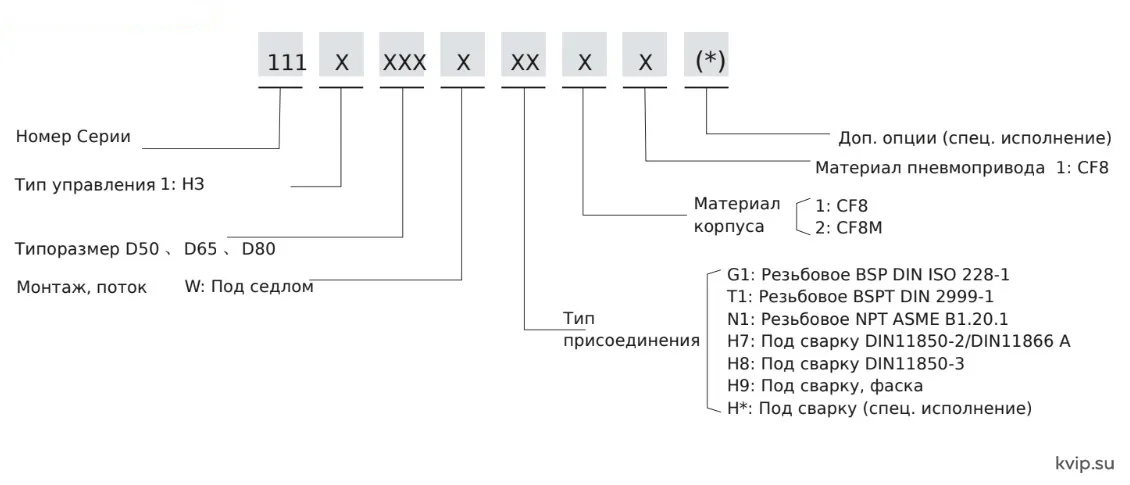

Код для заказа
