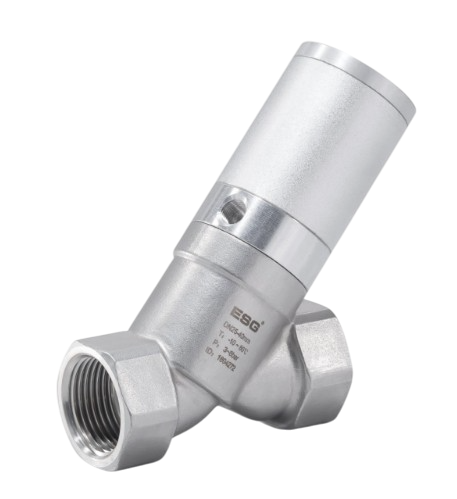

Технические характеристики
- Рабочее давление: 0-16 бар (0-232psi)
- Давление управления: 3-8 бар (43.5-116psi)
- Среда управления: нейтральные газы, воздух
- Материал пневмопривода: AL
- Материал корпуса: CF8
- материал уплотнений: PTFE
- Рабочая среда: вода, масло, нейтральные жидкости и газы
- Температура раб. среды: -10℃ — +80℃
- Температура окр. среды: -10℃ — +80℃
- Тип управления: Двойного действия с пружиной НЗ, Двойного действия без пружины
- Тип присоединения: резьбовое, под сварку
- Класс герметичности: DIN EN 12266 Class A.
Преимущества
Облегченная конструкция пневмопривода меньше по весу и компактнее по сравнению со стандартной 100 Серией.Двойного действия, нормально закрытый (НЗ) / без пружины — поток «над седлом»
|
Size |
Thread end |
Orifice (mm) |
Flow value Kv(m3/h) |
Actuator (mm) |
Differential pressure range pressure range |
Control pressure (MPa) |
|
DNS |
G1/4" |
13 |
1.8 |
32 |
P(MPa) |
0.3-0.6 |
|
DN8 |
G1/4" |
13 |
1.8 |
32 |
0-1.0 |
0.3-0.6 |
|
DN10 |
G3/8" |
13 |
3.2 |
32 |
0-1.0 |
0.3-0.6 |
|
DN15 |
G1/2" |
13 |
3.5 |
32 |
0-1.0 |
0.3-0.6 |
| DN20 | G3/4" | 18 | 6.2 | 32 | 0-1.0 | 0.3-0.6 |
|
DN25 |
G1" |
24 |
9.9 |
40 |
0-1.0 |
0.3-0.6 |
|
DN32 |
G1 1/4" |
31 |
17.9 |
50 |
0-1.0 |
0.3-0.6 |
|
DN40 |
G1 1/2" |
35 |
22.7 |
50 |
0-1.0 |
0.3-0.7 |
|
DN50 |
G2" |
45 |
47.2 |
63 |
0-1.0 |
0.3-0.7 |
Двойного действия, нормально закрытый (НЗ) / без пружины — поток «под седлом»
|
Size |
Thread end |
Orifice (mm) |
Flow value FK (m3/ h) |
Actuator (mm) |
Differential pressure range pressure range P(MPa) |
Control pressure P(MPa) |
|
DN8 |
G1/4" |
13 |
1.8 |
32 |
0-1.0 |
0.3-07 |
|
DN8 |
G1/4" |
13 |
1.8 |
32 |
0-1.0 |
0.3-0.7 |
|
DN10 |
G3/8" |
13 |
3.2 |
32 |
0-1.0 |
0.3-0.7 |
|
DN15 |
G1/2" |
13 |
3.5 |
32 |
0-1.0 |
0.3-0.7 |
|
DN20 |
G3/4" |
18 |
6.2 |
32 |
0-1.0 |
0.3-0.7 |
| DN25 | G1" | 24 | 9.9 | 40 | 0-1.0 | 0.3-0.7 |
|
DN32 |
G1 1/4" |
31 |
17.9 |
50 |
0-0.8 |
0.3-0.7 |
|
DN40 |
G1 1/2" |
35 |
22.7 |
50 |
0-0.6 |
0.3-0.7 |
|
DN50 |
G2" |
45 |
47.2 |
63 |
0-0.3 |
0.3-0.7 |
Размеры
|
Size |
Actuato |
Q |
ΦC |
K |
Threaded connection |
Welded connection |
||||||||
|
G |
A |
L |
Hexagon |
HA |
HL |
DIN11850-2 |
DIN11850-3 |
|||||||
|
ΦD |
S |
ΦD |
S |
|||||||||||
|
DN8 |
32 |
1/8" |
38 |
99 |
1/4 |
112 |
68 |
27 |
- |
- |
- |
- |
- |
- |
|
DN10 |
32 |
1/8" |
38 |
99 |
3/8" |
112 |
68 |
27 |
- |
- |
- |
- |
- |
- |
|
DN15 |
32 |
1/8" |
38 |
105 |
1/2" |
118 |
68 |
27 |
109 |
70 |
19 |
1.5 |
20 |
2 |
|
DN20 |
32 |
1/8" |
38 |
110 |
3/4" |
125 |
75 |
32 |
117 |
82 |
23 |
1.5 |
24 |
2 |
| DN25 | 40 | 1/8" | 45 | 135 | 1" | 156 | 90 | 40 | 133 | 100 | 29 | 1.5 | 30 | 2 |
|
DN32 |
50 |
1/8" |
55 |
138 |
1/4" |
158 |
116 |
50 |
158 |
125 |
35 |
1.5 |
36 |
2 |
|
DN40 |
50 |
1/8" |
55 |
160 |
1 1/2" |
190 |
116 |
56 |
161 |
130 |
41 |
1.5 |
42 |
2 |
|
DN50 |
63 |
1/8" |
69 |
160 |
2" |
190 |
138 |
69 |
191 |
155 |
53 |
15 |
54 |
2 |
Примечания: * расчётные размеры (действительные размеры могут незначительно отличаться)

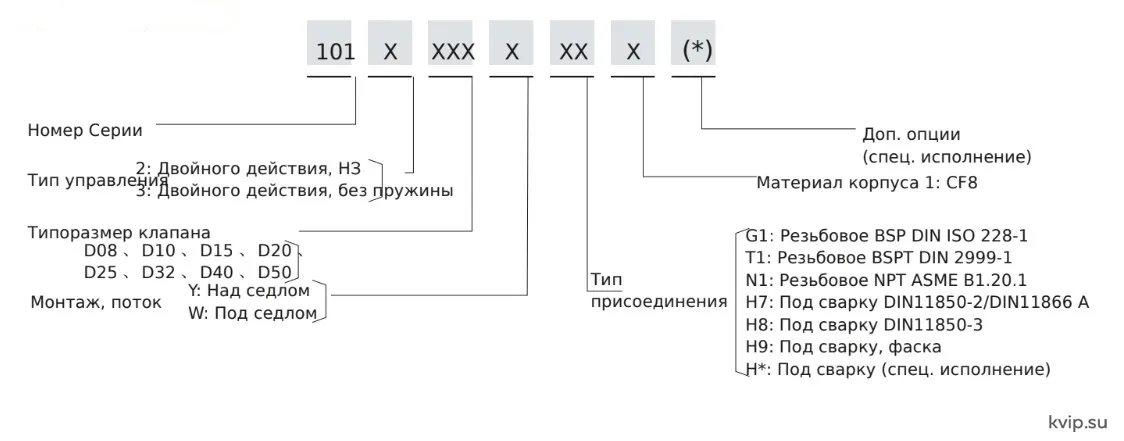

Код для заказа
