Описание Genebre Крана шарового НР/ВР с накидной гайкой с американкой
Один из популярных видов шаровых кранов - шаровый кран с американкой. Так называют кран, корпус которого состоит из двух частей: собственно корпуса с присоединительной резьбой и отсоединяемого патрубка, который также имеет монтажную резьбу. Преимущество шарового крана с американкой в том, что его легко отсоединить от патрубка, открутив накидную гайку. Эта конструктивная особенность избавляет от сложной работы со сгоном при необходимости демонтировать кран для его ремонта или замены. Ознакомиться с типами и видами шаровых кранов Вы сможете в статье на нашем сайте.- Материал - сплав латунный;
- Управление при помощи ручки-бабочки;
- Максимальная температура - + 180 ° С;
- Давление - 25 бар;
- Резьбовое соединение НР / ВР в соответствии с ISO 228/1.
.jpg "Genebre Кран шаровой НРВР с накидной гайкой с американкой")

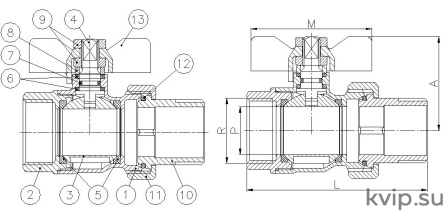

| № | Наименование | Материал | Наименование |
|---|---|---|---|
| 1 | Корпус | Латунь (CW617N) | Дробеструйная Обработка + Хром |
| 2 | Крышка корпуса | Латунь (CW617N) | Дробеструйная Обработка + Хром |
| 3 | Шар | Латунь (CW617N) | Хромирован |
| 4 | Шток | Латунь (CW614N) | Хромирован |
| 5 | Седло шара | PTFE | - |
| 6 | Уплотнение штока | PTFE | - |
| 7 | О-образное кольцо | NBR | - |
| 8 | Кольцо штока | Латунь | Хромирован |
| 9 | Гайка | Латунь | Хромирован |
| 10 | Резьбовое соединение | Латунь | Хромирован |
| 11 | Гайка | Латунь | Дробеструйная Обработка + Хром |
| 12 | О-образное кольцо | NBR | - |
| 13 | Ручка | Алюминий | Окрашен |
| Арт. | Диаметр R | Размеры (мм) PALM | Вес (г) | |||
| 3046 04 | 1/2" | 14 | 36 | 69 | 50 | 185 |
| 3046 05 | 3/4" | 19 | 44 | 76 | 62 | 305 |
| 3046 06 | 1" | 24 | 48 | 92 | 62 | 490 |
| 3046 07 | 1 1/4" | 30 | 57 | 106 | 78 | 715 |

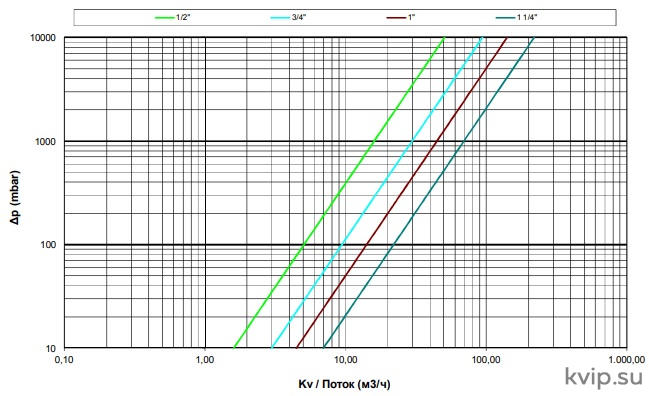

Диаграмма потери напора Genebre Крана шарового НР/ВР с накидной гайкой с американкой
Значение Kv:Kv = Поток воды в м3/ч, проходящий через кран и вызывающий перепад давления 1 бар. Подробнее о том, кто из Российских исполнителей способен заменить Danfoss, Вы сможете в нашей статье.
| Диаметр | 1/2" | 3/4" | 1" | 1 1/4" |
|---|---|---|---|---|
| Kv | 16 | 30 | 45 | 70 |
.jpg "Genebre Кран шаровой НРВР с накидной гайкой с американкой")
График давления - температура
Наши специалисты помогут в подборе парового и пароконденсатного оборудования, исходя из Ваших параметров.
