Технические характеристики
- Номинальное давление: PN16/25/40 (для 1/2"~2"); PN16 (для 2-1/2 " ~ 4")
- Температура раб. среды: -10℃ — +120℃
- Материал корпуса: CF8(304), CF8M(316)
- Материал шара: CF8(304), CF8M(316)
- Рабочая среда: вода, масло, газы
- Тип присоединения: фланцевый DIN2543/DIN2576/EN1092-1/HG20592

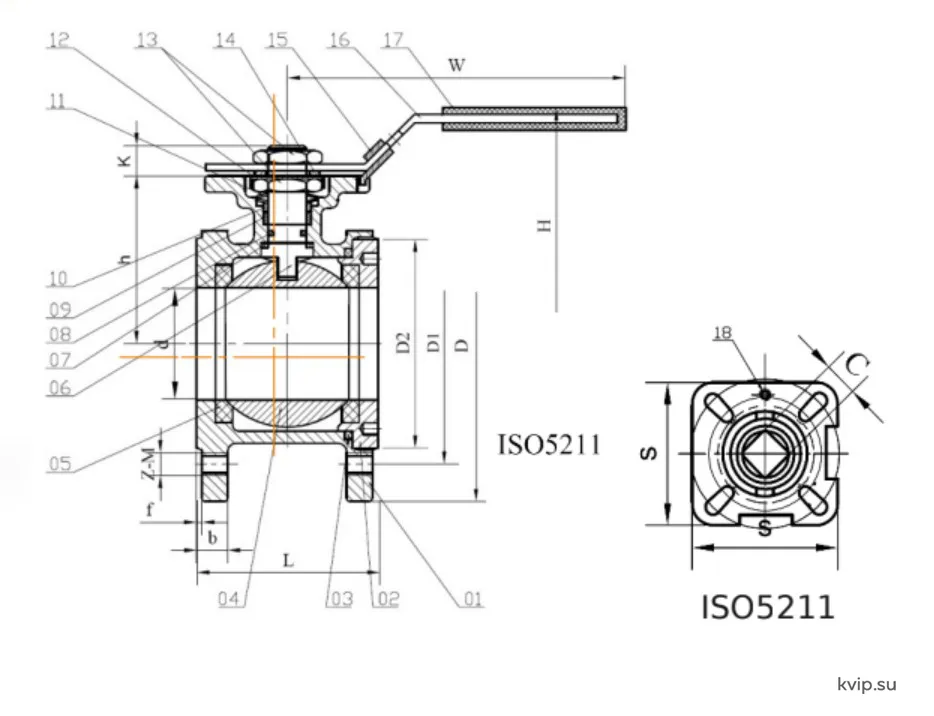

Размеры
|
Size |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
|
d |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
76 |
94 |
|
L |
36 |
38 |
50 |
53 |
65 |
78 |
98 |
118 |
140 |
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
|
D2 |
45 |
58 |
68 |
78 |
88 |
102 |
122 |
138 |
158 |
|
b |
11 |
11 |
12 |
14 |
15 |
16 |
16 |
18 |
18 |
|
f |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
|
H |
89 |
94 |
90 |
100 |
105 |
125 |
140 |
145 |
175 |
|
W |
117 |
117 |
164 |
164 |
203 |
203 |
255 |
255 |
302 |
|
C |
9 |
9 |
11 |
11 |
14 |
14 |
17 |
17 |
17 |
|
ISO5211 |
F03/F04 |
F03/F04 |
F04/F05 |
F04/F05 |
F05/F07 |
F05/F07 |
F07/F10 |
F07/F10 |
07/F10 |
|
Z-M |
4-M12 |
4-M12 |
4-M12 |
4-M16 |
4-M16 |
4-M16 |
4-M16 |
8-M16 |
8-M16 |
|
h |
55.3 |
S0.3 |
58.5 |
70.5 |
76.5 |
84.5 |
94.5 |
110.5 |
122.5 |
|
S |
42.6 |
42.6 |
50.5 |
50.5 |
64.5 |
65.5 |
93.6 |
94.2 |
94.1 |
|
К |
9.5 |
9.5 |
10 |
12.5 |
14.5 |
14 |
17 |
16 |
19 |
|
N.m |
5 |
8 |
10 |
14 |
18 |
25 |
48 |
75 |
110 |

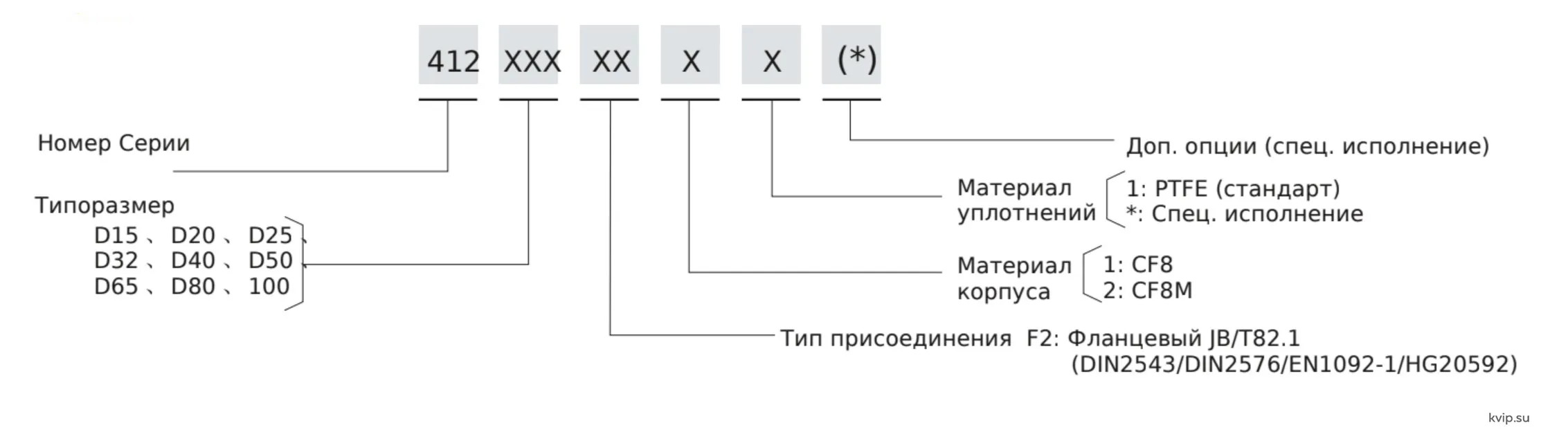

Код для заказа
