Описание SF AS-MVH асептического мембранного вентиля с пневматическим управлением (пневмоприводом)
Отличительной чертой всей асептической арматуры, является особая (более "гладкая") внутренняя поверхность, сталь полируется специальным образом, что позволяет добиваться самых лучших коэффициентов шероховатости (0,4-0,25).Асептические трубы имеют разницу в диаметре по DIN стандарту, в сравнении со стандартной нержавеющей трубой, поэтому для асептических (прецизионных) труб необходимо применять специальную асептическую соединительную арматуру.
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Правильная установка конденсатоотводчиков на паропровод

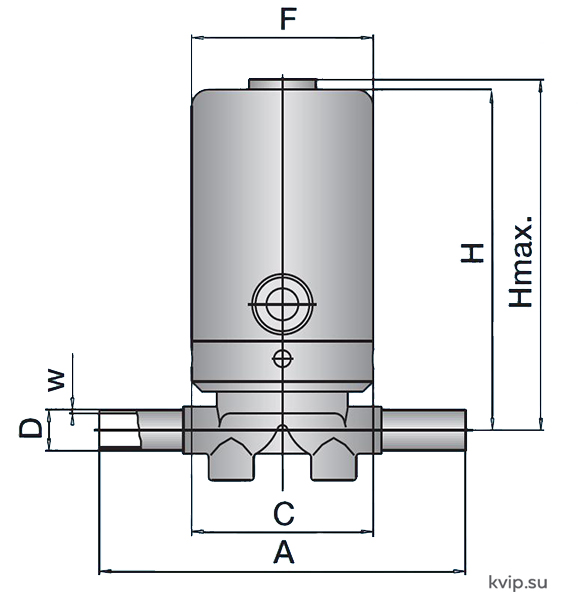

_Р1.jpg "SF AS-MVH Асептический мембранный вентиль с пневматическим управлением (с пневмаприводом)_Р1")
| PN | DN | D | w | A | C | F | H | H max | AS-No. |
Ra<0,4 1.4435 |
Membran EPDM |
| 10 | 13 | 1,5 | 108 | 54 | 50 | 99.5 | 105.5 | AS-MVP 13 | -H4-5 | -E | |
| 15 | 19 | 1,5 | 108 | 54 | 50 | 102.5 | 108,5 | AS-MVP19 | -H4-5 | -E | |
| 20 | 23 | 1,5 | 120 | 79 | 80 | 135,5 | 146,5 | AS-MVP 23 | -H4-5 | -E | |
| 8 | 25 | 29 | 1,5 | 120 | 79 | 80 | 138.5 | 149,5 | AS-MVP 29 | -H4-5 | -E |
| 32 | 35 | 1,5 | 153 | 96 | 1CO | 191,5 | 206,5 | AS-MVP 35 | -H4-5 | -E | |
| 40 | 41 | 1,5 | 153 | 96 | 100 | 194,5 | 209.5 | AS-MVP 41 | -H4-5 | -E | |
| 50 | 53 | 1,5 | 173 | 128 | 115 | 235,5 | 254,5 | AS-MVP 53 | -H4-5 | -E |
| PN | DN | D | w | A | C | F | H | H max | AS-No. | Ra<0,4 | Membran |
| 1.4435 | EPDM | ||||||||||
| 8 | 13,5 | 1,6 | 72 | 54 | 50 | 99.8 | 105,8 | AS-MVP 135 | -H4-5 | -E | |
| 10 | 17.2 | 1,6 | 108 | 54 | 50 | 101.6 | 107,6 | AS-MVP 172 | -H4-5 | -E | |
| 15 | 21,3 | 1,6 | 120 | 54 | 50 | 134,7 | 145,7 | AS-MVP 213 | -H4-5 | -E | |
| 8 | 20 | 26,9 | 1,6 | 120 | 79 | 80 | 137,5 | 148.5 | AS-MVP 269 | -H4-5 | -E |
| 25 | 33,7 | 2,0 | 120 | 79 | 80 | 140,9 | 151,9 | AS-MVP 337 | -H4-5 | -E | |
| 32 | 42,4 | 2,0 | 153 | 96 | 100 | 195,2 | 210,2 | AS-MVP 424 | -H4-5 | -E | |
| 40 | 48,3 | 2,0 | 153 | 96 | 100 | 198,2 | 213,2 | AS-MVP 483 | -H4-5 | -E | |
| 50 | 60,3 | 2,0 | 173 | 128 | 115 | 239,2 | 258,2 | AS-MVP 603 | -H4-5 | -E |
| PN | DN | D | w | A | C | F | H | H max | AS-No. | Ra<0,4 1.4435 | Membran EPDM |
| 1/4’ | 6,4 | 0,9 | 72 | 35 | 35 | 71,2 | 74,7 | AS-MVP Z14 | -H4-5 | -E | |
| 3'8’ | 9,5 | 0,9 | 72 | 35 | 35 | 72,8 | 76,3 | AS-MVP z38 | -H4-5 | -E | |
| 1/2“ | 12,7 | 1,7 | 108 | 54 | 50 | 99,4 | 105.4 | AS-MVP Z12 | -H4-5 | -E | |
| 8 | 3'4" | 19,1 | 1,7 | 108 | 54 | 50 | 102.5 | 108.5 | AS-MVP z34 | -H4-5 | -E |
| 1’ | 25,4 | 1,7 | 120 | 79 | 80 | 136,7 | 147,7 | AS-MVP Z1 | -H4-5 | -E | |
| 1 1/2" | 38,1 | 1,7 | 153 | 96 | 100 | 193,1 | 208,1 | AS-MVP Z112 | -H4-5 | -E | |
| 2" | 50,8 | 1,7 | 173 | 128 | 115 | 234,4 | 253,4 | AS-MVP Z2 | -H4-5 | -E |
