Общие технические параметры:
Мембранные краны - это и регулирующая арматура и обратный клапан в одном лице! Открытый мембранный кран, благодаря упругой мембране (диафрагме), не допускает обратного оттока жидкости.| Наименование | Мембранный клапан с пневматическим управлением | |
|---|---|---|
| Серия | GEMÜ 695 | |
| Номинальный диаметр, DN / G | DN 15 - 50 / G 1/2" - 2" / PN 10 | |
| Номинальное давление, PN | 10 бар | |
| T max рабочей среды, °C: | +80оС | |
| Привод: | пневматический | |
| Тип присоединения | Патрубок; Резьба; Резьбовая муфта; Фланец; Хомут | |
| Материал корпуса | 1.4408, точное литье; 1.4408, точное литье с футеровкой из PFA; 1.4435 (316L), кованый материал; 1.4435, материал для литья по выплавляемым моделям; EN-GJL-250; EN-GJS-400-18-LT (GGG 40.3), футеровка из PFA; EN-GJS-400-18-LT (GGG 40.3), футеровка из PP; EN-GJS-400-18-LT, футеровка из эбонита 1.4408 | |
Подробнее об асептических мембранных кранах и клапанах Вы сможете узнать в статье на нашем сайте.
О том, как не ошибиться при заказе пищевой арматуры из нержавеющей стали читайте в этой статье.
Конструкция

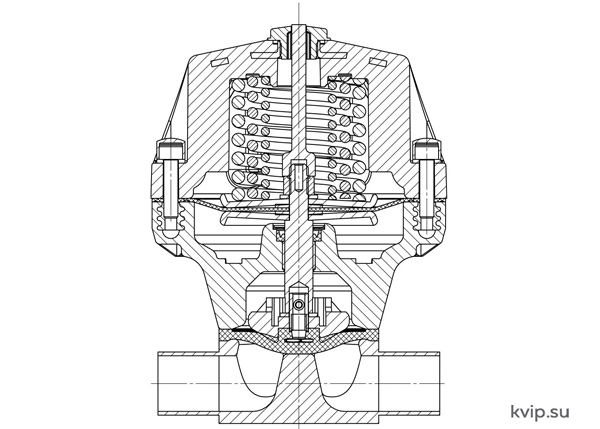

2/2-ходовой мембранный клапан с внешним управлением GEMU 695 оснащен практически не требующим обслуживания мембранным приводом, который может управляться всеми нейтральными газообразными средами. Поставляются клапаны с функциями управления «нормально закрытый пружиной», «нормально открытый пружиной» и «управление в двух направлениях».Характеристики
- применение для нейтральных, агрессивных, жидких и газообразных рабочих сред;
- нечувствительность к содержащим частицы средам;
- корпуса и мембраны клапанов выпускаются в различных;
- исполнениях и из разных материалов;
- различные виды соединения;
- качество обработки поверхности до 0,25 мкм, электрополировка.
Преимущества
- Произвольное направление потока, обеспечивается герметичность
- до полного рабочего давления в обоих направлениях потока
- Произвольное монтажное положение
- Компактная конструкция
- Дополнительные принадлежности: ограничитель хода; визуальный индикатор; ручное аварийное управление; контрольный клапан с ручным управлением; электрический индикатор положения.
Рабочая среда
Агрессивные, нейтральные, газообразные и жидкие среды, не оказывающие отрицательное воздействие на физические и химические свойства материалов соответствующих корпусов и мембран. Рабочая температура макс. 80°C.Материал мембраны
| FPM | |||||||||||||
| EPDM | |||||||||||||
| PTFE/EPDM выпуклый | PTFE свободный | ||||||||||||
| PTFE/FPM выпуклый | PTFE свободный | ||||||||||||
| PTFE/EPDM | PTFE клееный. | ||||||||||||
Размеры привода
| Управляющая функция 1 (мм) | |||||||||||||
| DN | размер мембранны | ø B | А | А1 | |||||||||
| 15 - 25 | 25 | 125 | 131 | 47 | |||||||||
| 32 - 40 | 40 | 155 | 177 | 75 | |||||||||
| 50 | 50 | 210 | 215 | 90 | |||||||||
| Управляющая функция 2 + 3 А2 | |||||||||||||
| 15 - 25 | 25 | 27 | 98 | 47 | |||||||||
| 32 - 40 | 40 | 27 | 135 | 75 | |||||||||
| 50 | 50 | 29 | 164 | 90 | |||||||||
Материал корпуса
|
EN-GJL-250 |
GG 25 | ||||||||||||
|
EN-GJS-400-18-LT |
GGG 40.3 Обшивка из PFA | ||||||||||||
|
EN-GJS-400-18-LT |
GGG 40.3 Обшивка из PР |
||||||||||||
|
1.4435 (ASTM A 351 CF3M) |
точное литье |
||||||||||||
|
1.4408 |
точное литье |
||||||||||||
| 1.4408 | Точное литье обшивка из PFA | ||||||||||||
Вид соединения
| Патрубок под сварку | |||||||||||||||
| Патрубок DIN | |||||||||||||||
| Патрубок DIN 11850, серия 1 | |||||||||||||||
| Патрубок DIN 11850, серия 2 | |||||||||||||||
| Патрубок DIN 11850, серия 3 | |||||||||||||||
| Патрубок JIS-G 3447 | |||||||||||||||
| Патрубок JIS-G 3459 | |||||||||||||||
| Патрубок SMS 3008 | |||||||||||||||
| Патрубок BS 4825, часть 1 | |||||||||||||||
| Патрубок ASME BPE | |||||||||||||||
| Патрубок EN ISO 1127 | |||||||||||||||
| Внутренее | |||||||||||||||
| Резьбовое соединение DIN ISO 228 | |||||||||||||||
| Резьбовой патрубок DIN 11851 | |||||||||||||||
| Одна сторона с резьбовым патрубком, другая с коническим патрубком и накидной гайкой, DIN 11851 | |||||||||||||||
| Стерильное резьбовое соединение по запросу | |||||||||||||||
| Фланец | |||||||||||||||
| Фланец EN 1092-2/PN16/Форма B | Монтажная длина EN 558-1, серия 1 | ISO 5752, серия 1 | |||||||||||||
| ex DIN 2501/PN40/Форма C | Монтажная длина EN 558-1, серия 1 | ISO 5752, серия 1 | |||||||||||||
| ex DIN 3202-1 | Монтажная длина EN 558-1, серия F1 | ||||||||||||||
| Патрубок под хамут | |||||||||||||||
| Хомут ASME BPE для трубы ASME BPE | укороченная конструкция | ||||||||||||||
| Хомут в опоре на ASME BPE для трубы EN | монтажная длина EN 558-1 серия 7 | ISO 1127 | |||||||||||||
| Хомут ASME BPE для трубы ASME BPE | монтажная длина EN 558-1, серия 7 | ||||||||||||||
| Хомут DIN 32676 для трубы DIN 11850 | монтажная длина EN 558-1, серия 7 | ||||||||||||||
| Хомут SMS 3017 для трубы SMS 3008 | монтажная длина EN 558-1, серия 7 | ||||||||||||||
