Описание ESV 275-276 Соленоидный клапан на пар (Eska Valve)
Соленоидные клапаны – это автоматизированные запорные клапаны, действующие на электрической тяге: вам не потребуется подходить и вручную открывать/закрывать клапан. Вы можете задать расписание или интервал открытия/закрытия клапана, и он будет работать автоматически (если установлен таймер для соленоидных клапанов). Может применяться для дозирования при смешивании различных веществ, при подаче воды в общественные умывальни, туалеты, души и т.д.Широко применяются в промышленности, например пищевой, химической, сельскохозяйственной. Данные клапаны прямого действия предназначены для работы с паром и перегретой водой. Есть как нормально-закрытые (НЗ), так и нормально-открытые (НО). Нормально-закрытый клапан в состоянии покоя клапан будет в закрытом состоянии. Когда на катушку будет подано напряжение, клапан откроется. С нормально-открытым клапаном наоборот – он закрывается под воздействием тока, будучи открытым в состоянии покоя.
Читайте в наших статьях:
Принцип работы регулирующего клапана
Регулирующие клапаны - виды и характеристики
Технические характеристики и преимущества
- Среда: пар, перегретая вода и неагрессивные жидкости;
- Функция безопасности: Нормально-Закрытый (НЗ) (серия 275) и Нормально-Открытый (НО) (серия 276);
- Тип управления: прямого действия;
- Количество ходов: 2/2 (Портов/Позиций);
- Размеры: G3/8″ – G1/2″;
- Присоединение: Резьба G (BSPP / ISO 228–1);
- Диапазоны давлений: 5 бар;
- Температура среды: -10 °С … +160 °С;
- Температура окружающей среды: -20 °С – +70 °С;
- Время открытия: 25мс;
- Время закрытия: 25мс;
- Максимальная вязкость: 38cSt или мм2/с;
- Максимально допустимое давление: 7,5 бар;
- Не требует минимального перепада давления, внутренняя выпускная система (для 276);
- Уплотнение клапана: кольца круглого сечения;
- Напряжение: AC, DC;
- Перестановка катушки без демонтажа клапана (независимо AC, DC);
- Малые потери давления, низкая потребляемая мощность;
- Установка в любом положении, но наиболее оптимально катушкой вверх;
- Перед клапаном среду необходимо фильтровать;
- Расход (Q) может быть рассчитан, исходя из значений давления, плотности и коэффициента расхода.
Преимущества
С охлаждающим оребрением, не требует перепада давления, поворачивающаяся катушка 360°, различные варианты проходных отверстий, малый вес, запатентованная технология, быстрое закрытие и открытие, долгий срок службы.
Опции
Параметры пользователя могут быть выполнены под заказ:- Под заказ: NPT (ANSi 1.20.3), R (BSPT/ISO 7–1), W (BSP), M (метрическая);
- Под заказ: мембрана, седло и уплотнение штока могут быть изготовлены из EPDM (-10 °C…140 °C);
- Под заказ: различные покрытия корпуса, никелерование, различные материалы корпуса, внутренние элементы из нержавеющей стали (для 276), седло из нержавеющей стали, другие присоединения, с двумя или четырьмя крепежными отверстиями в нижней части клапана;
- Под заказ: другое напряжение, частота 60Гц, класс изоляции катушки F (155 °C), фиксация катушки;
- Под заказ: с электронным таймером, взрывозащита катушки для работы в зонах 1/21–2/22 (Eex em II T4/T5), материал изоляции катушки может быть армировано стекловолокном (V0 или V1);
- Под заказ: клемма с LED, или без клеммы, клемма с визуальной индикацией и пиковым напряжением, разъем с кабелем длиной 2 м;
- Плоские клеммы (кабель ∅8–10 мм), негорючие разъемы;
- Другие исполнения по запросу.
Модель № | Положение | Присоединение | Проходное сечение | Коэфф. расхода Kv | Перепад давления | t° среды | Уплотнение | Масса | |||||
Min (для АС) | Min (для DC) | Max (для АС) | Max (для DC) | Min | Max | ||||||||
ESV |
G | мм | л/мин | м3/ч | Бар | Бар | Бар | Бар | °С | °С | кг | ||
275.02.050 | НЗ | 3/8“ | 5 | 9 .5 | 0 .57 | 0 | 0 | 5 | 5 | 10 | 160 | VITON | 0 .65 |
275.02.060 | НЗ | 3/8“ | 6 | 11 .5 | 0 .69 | 0 | 0 | 5 | 5 | 10 | 160 | VITON | 0 .65 |
275.02.070 | НЗ | 3/8“ | 7 | 12 .5 | 0 .75 | 0 | 0 | 5 | 5 | 10 | 160 | VITON | 0 .65 |
275.03.050 | НЗ | 1/2“ | 5 | 9 .5 | 0 .57 | 0 | 0 | 5 | 5 | 10 | 160 | VITON | 0 .6 |
275.03.060 | НЗ | 1/2“ | 6 | 11 .5 | 0 .69 | 0 | 0 | 5 | 5 | 10 | 160 | VITON | 0 .6 |
275.03.070 | НЗ | 1/2“ | 7 | 12 .5 | 0 .75 | 0 | 0 | 5 | 5 | 10 | 160 | VITON | 0 .6 |
276.02.025 | НО | 3/8“ | 2 .5 | 3 .3 | 0 .19 | 0 | 0 | 5 | 5 | 10 | 160 | VITON | 0 .68 |
276.03.025 | НО | 1/2“ | 2 .5 | 3 .3 | 0 .19 | 0 | 0 | 5 | 5 | 10 | 160 | VITON | 0 .63 |
Материалы
Корпус: латунь
Уплотнение плунжера: VITON
Изолирующая трубка: нержавеющая сталь (AISI 430FR и AISI 304) для 275, нержавеющая сталь (AISI 430FR и AISI 304) или латунь для 276
Плунжер: нержавеющая сталь (AISI 430FR)
Пружины: нержавеющая сталь (AISI 302)
Экранирующая катушка: медь
Седло: латунь
Уплотняющие кольца: NBR
Внутренние части: нержавеющая сталь или латунь

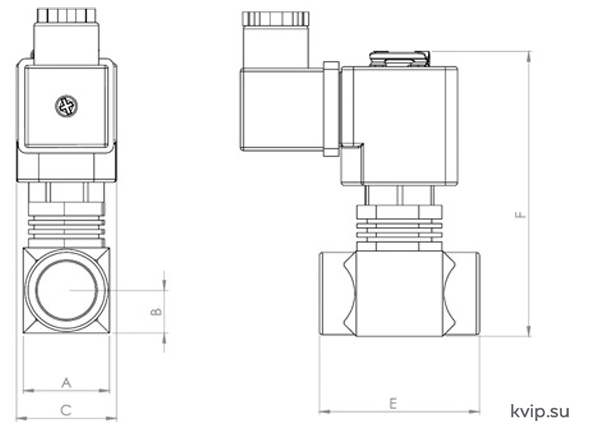

Габаритные размеры
_Р1.jpg)
A | B | C | E | F | |
---|---|---|---|---|---|
3/8“ | 28 | 14 | 32 .5 | 51 .5 | 93 .5 |
1/2“ | 28 | 14 | 32 .5 | 51 .5 | 93 .5 |
Наши специалисты проконсультируют Вас, сделают подробные расчеты и подберут оптимальное паровое и пароконденсатное оборудование, исходя из Ваших параметров.
