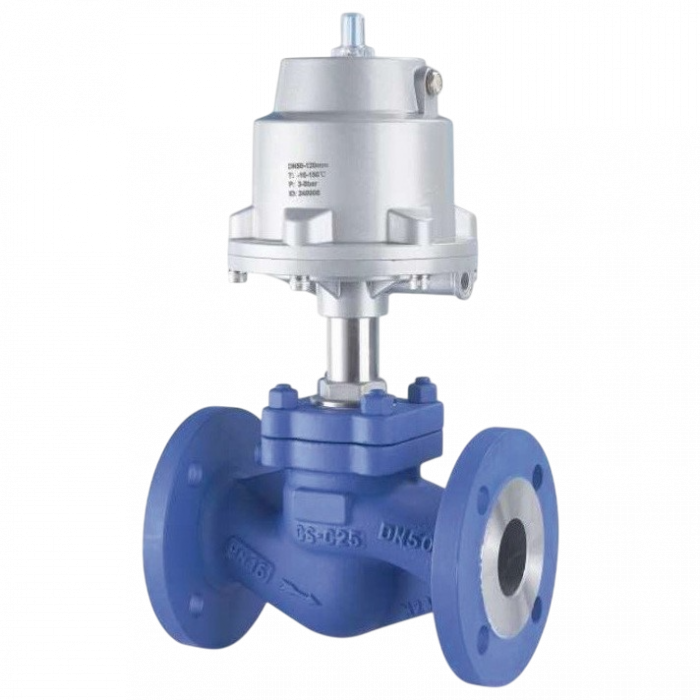

UTC PV200 Клапан с поршневым пневмоприводом

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Описание
Как купить

Описание

PV200 представляет собой 2-х портовый клапан, оснащенный поршневым пневмоприводом. Приводная среда (сжатый воздух или другой нейтральный газ с температурой до 60°С) подается снизу или сверху поршня пневмопривода для открытия или закрытия клапана. Клапаны предназначены для использования с такими средами как вода, спирт, масло, топливо, пар, органические растворители, кислотно-щелочные растворы и пр.

DN и соединения

DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125
Стандартные фланцы: HG20592 PN16, ANSI 150, JIS 10K, DIN.

Материалы основных компонентов

Корпус клапана	WCV, CF8, CF8M, SS316L, 2205
Корпус пневмопривода	Алюминий
Кольцо на плунжере	PTFE, RPTFE (опция)
Уплотнение штока	PTFE, FKM, RPTFE
Уплотнение поршня пневмопривода	FKM, NBR

Технические данные

Номинальное давление	PN16
Давление приводной среды	2...10 бари
Температура окружающего воздуха	-10...+80°C
Рабочая температура	(PTFЕ) -10...+180°C, (R-PTFE) 25...220°C
Класс герметичности в затворе	DIN EN 12266, класс А

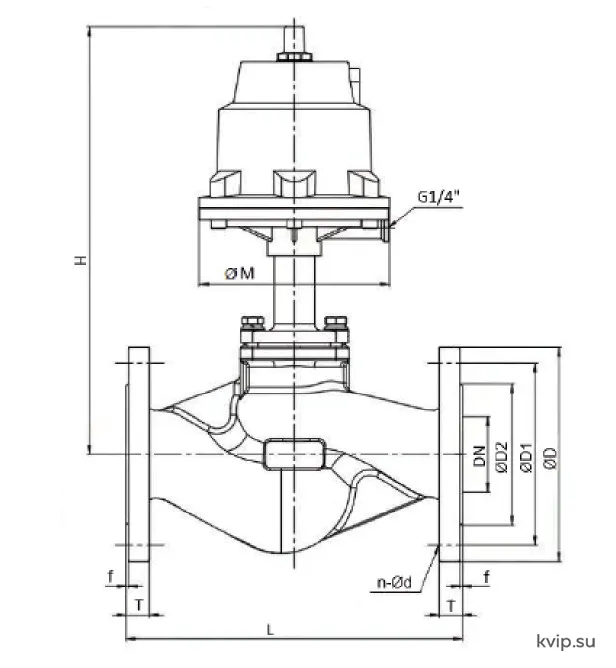

Размеры (ориентировочные), мм

UTC PV200 Клапан с поршневым пневмоприводом размеры

DN	Диаметр пнемо- привода	H	M	L	D	D1	D2	T	f	n-Ød
15	70	217	92	130	95	65	45	14	2	4 - Ø14
20	70	222	92	150	105	75	58	16	2	4 - Ø14
25	70	226	92	160	115	85	68	16	2	4 - Ø14
32	70	245	92	180	140	100	78	18	2	4 - Ø18
40	120	334	164	200	150	110	88	18	2	4 - Ø18
50	120	347	164	230	165	125	102	19	2	4 - Ø18
65	120	369	164	290	185	145	122	20	2	4 - Ø18 8 - Ø18
80	120	372	164	310	200	160	138	20	2	8 - Ø18
80	160	410	222	310	200	160	138	20	2	8 - Ø18
100	160	428	222	350	220	180	158	22	2	8 - Ø18
125	160	465	222	400	250	210	186	22	2	8 - Ø18

Пример спецификации клапана

Тип	PV200	PV200
Привод	A70 (DN15-32) A120 (DN40-80) A160 (DN80-125)	A70
DN	15, 20, 25, 32, 40, 50, 65, 80, 100, 125	25
Направление движения среды	М - со стороны плунжера W - со стороны седла (для минимизации риска повреждения при гидроударе)	М
Тип действия и положение	0 - двойного действия, без пружины 1 - одинарного действия, подпружиненный нормально закрытый (NC) 2 - двойного действия, нормально закрытый (NC) 3 - одинарного действия, подпружиненный, нормально открытый (NO) 4 - двойного действия, нормально открытый (NO)	1
Тип соединения	F2 - фланцы HG20592 PN16 F3 - фланцы ANSI 150 F4 - фланцы JIS 10K F5 - фланцы DIN	F5
Материал корпуса	1 - CF8 2 - CF8M 3 - SS316L 4 - 2205 5 - WCB	5
Пружина	0 - нет пружины А - пружина А (стандарт) В - пружина В С - пружина С D - пружина D * - пружина по спецзаказу	А
Материал колец и уплотнений	2 - PTFE (стандарт) 3 - R-PRFE (для высоких температур) 5 -FKM 6 - EPDM * - по спецзаказу	2
Опция	0 - стандарт Е - исполнение в соотв. со стандартом ЕС1935 Т - специальное исполнение	0

Пример выбора

PV200

A70
