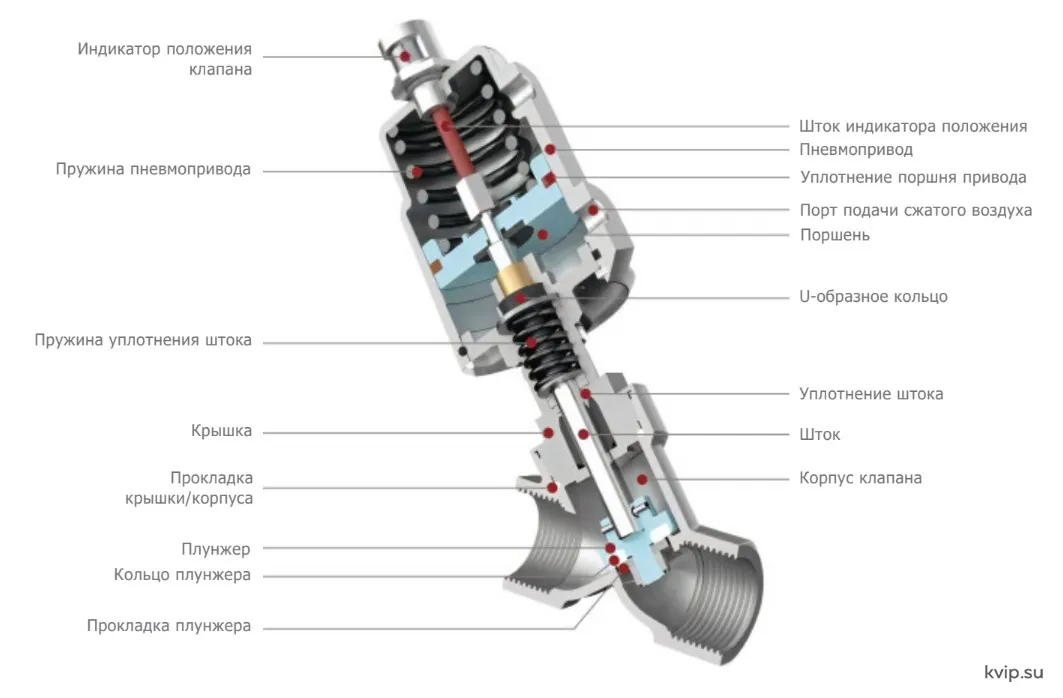

Описание
PV101 представляет собой 2-х портовый клапан, оснащенный поршневым пневмоприводом.Седло клапана расположено под углом относительно движения среды и оси клапана. Корпус клапана выполнен из коррозионно-устойчивой нержавеющей стали, что делает его пригодным для работы с такими средами как пар, вода, конденсат, сжатый воздух, топливо, органические растворители, природный газ и пр.
Корпус пневмопривода также выполнен из нержавеющей стали и может вращаться вокруг своей оси в пределах 360°. Приводная среда (сжатый воздух или другой нейтральный газ с температурой до 60°С) подается снизу или сверху поршня пневмопривода для открытия или закрытия клапана.
Шток клапана самоцентрируется в уплотнении и не требует специального обслуживания. В верхней части привода находится индикатор положения клапана. Клапан предназначен для работы в режиме открыт- закрыт.
Плунжер клапана оснащен кольцом из эластомера, что гарантирует плотное закрытие и отсутствие протечек в затворе.
Трубопровод, на котором монтируется клапан, может иметь любую ориентацию в пространстве.
Технические характеристики
|
Номинальный диаметр |
DN8 - DN65 (1/4’’ - 1 1/2’’) |
|
Номинальное давление |
PN16 |
|
Давление приводной среды |
2...10 бари |
|

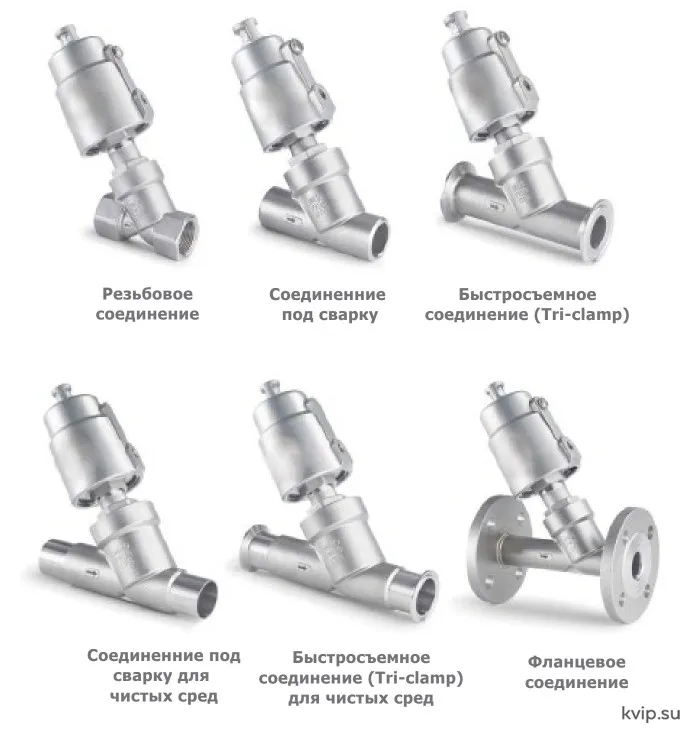

Тип соединения |
Резьба, фланцы, под сварку, быстроъсемное санитарное соединение Tri-clamp |
|
Температура окружающего воздуха |
-10...+80°C |
|
Материал корпуса |
СF8, CF8M, SS316L, 2205 |
|
Материал корпуса пневмопривода |
Нержавеющая сталь |
|
Кольцо плунжера |
PTFE, RPTFE, PEEK |
|
Уплотнение штока |
PTFE, RPTFE |
|
Прокладка плунжера |
FKM, NBR |
|
Рабочая температура |
Уплотнение штока PTFЕ: -10...+180°C, уплотнение штока R-PTFE: +25...+220°C |
|
Максимальная вязкость среды |
600 сСт (мм2/с) |
|
Класс герметичности в затворе |
DIN EN 12266, класс А |

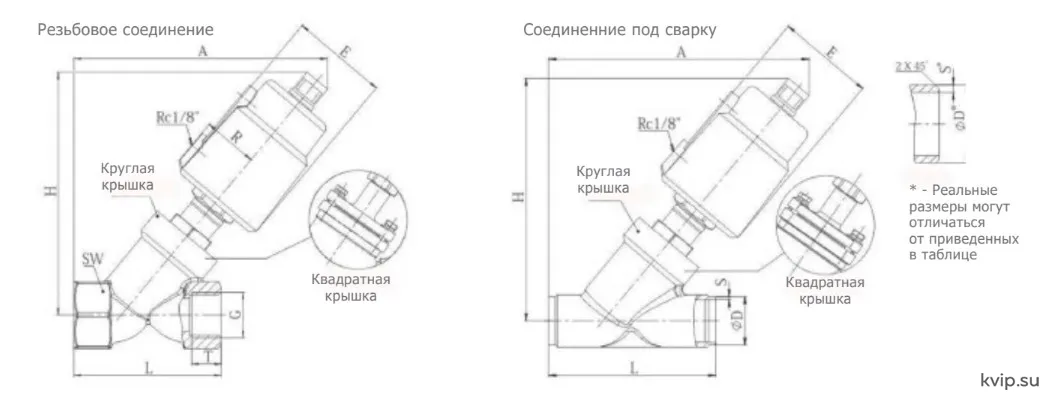

Размеры (ориентировочные), мм

|
Резьбовое соединение |
|||||||||
|
DN |
Диаметр привода, мм |
E |
R |
H |
A |
G |
T |
L |
SW |
|
DN8 |
40 |
50 |
26 |
110 |
117 |
1/4" |
12 |
65 |
27 |
|
50 |
60 |
35 |
140 |
143 |
|||||
|
DN10 |
40 |
50 |
26 |
110 |
117 |
3/8" |
14 |
65 |
27 |
|
50 |
60 |
35 |
140 |
143 |
|||||
|
DN15 |
40 |
50 |
26 |
110 |
117 |
1/2" |
16 |
65 |
27 |
|
60 |
35 |
140 |
143 |
||||||
|
DN20 |
50 |
60 |
35 |
147 |
150 |
3/4" |
18 |
75 |
32 |
|
DN25 |
50 |
60 |
35 |
146 |
154 |
1" |
20 |
90 |
40 |
|
63 |
75 |
41 |
169 |
173 |
|||||
|
DN32 |
63 |
75 |
41 |
181 |
190 |
1 1/4" |
22 |
110 |
50 |
|
90 |
106 |
55 |
223 |
230 |
|||||
|
DN40 |
63 |
75 |
41 |
181 |
193 |
1 1/2" |
24 |
120 |
56 |
|
90 |
106 |
55 |
223 |
234 |
|||||
|
DN50 |
63 |
75 |
41 |
188 |
211 |
2" |
26 |
150 |
69 |
|
90 |
106 |
55 |
229 |
252 |
|||||
|
DN65 (квадратная крышка) |
90 |
106 |
55 |
279 |
268 |
2 1/2" |
26 |
178 |
85 |
| Соединение под сварку | |||||||||||||
|
DN |
Диаметр привода, мм |
E |
H |
A |
L |
Камера/H9 |
DN11850/H6 |
DN11850/H7 |
DN11850/H8 |
||||
|
ØD* |
S* |
ØD |
S |
ØD |
S |
ØD |
S |
||||||
|
DN10 |
40 |
50 |
112 |
118 |
70 |
17,4 |
3,8 |
12,0 |
1 |
13 |
1,5 |
14 |
2 |
|
50 |
60 |
141 |
140 |
||||||||||
|
DN15 |
40 |
50 |
112 |
118 |
70 |
22 |
3,3 |
18,0 |
1 |
19 |
1,5 |
20 |
2 |
|
60 |
141 |
140 |
|||||||||||
|
DN20 |
50 |
60 |
145 |
149 |
80 |
27 |
3,8 |
22,0 |
1 |
23 |
1,5 |
24 |
2 |
|
DN25 |
50 |
60 |
145 |
155 |
100 |
34 |
4,25 |
28,0 |
1 |
29 |
1,5 |
30 |
2 |
|
63 |
75 |
167 |
174 |
||||||||||
|
DN32 |
63 |
75 |
181 |
195 |
125 |
39 |
3,75 |
34,0 |
1 |
35 |
1,5 |
36 |
2 |
|
90 |
106 |
222 |
236 |
||||||||||
|
DN40 |
63 |
75 |
181 |
194 |
130 |
45 |
3,75 |
40,0 |
1 |
41 |
1,5 |
42 |
2 |
|
90 |
106 |
223 |
234 |
||||||||||
|
DN50 |
63 |
75 |
188 |
205 |
150 |
57 |
3,75 |
52,0 |
1 |
53 |
1,5 |
54 |
2 |
|
90 |
106 |
229 |
246 |
||||||||||
|
DN65 (квадратная крышка) |
90 |
106 |
276 |
306 |
290 |
78 |
6,5 |
- |
- |
70 |
2 |
- |
- |

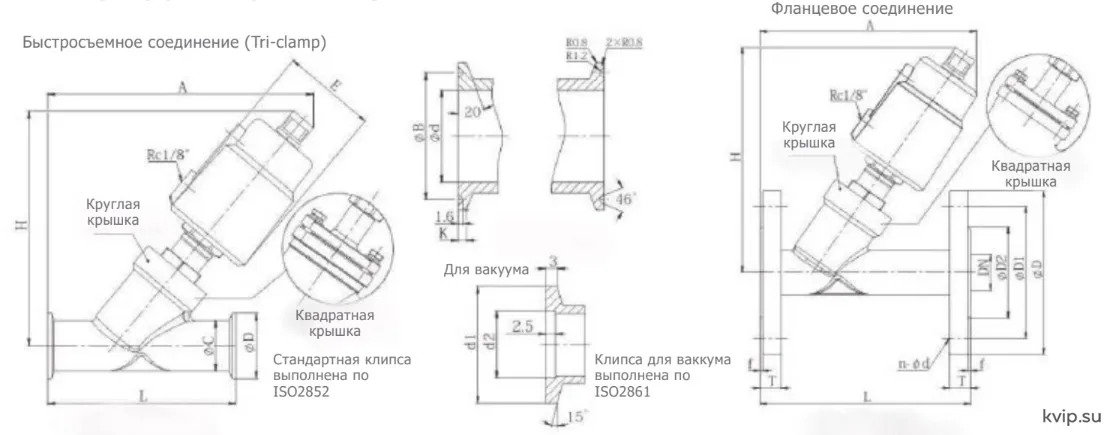

Размеры (ориентировочные), мм

|
Быстросъемное соединение Tri-clamp |
||||||||||||
|
DN |
Диаметр привода, мм |
E |
H |
A |
L |
ØС |
ØD |
ØB |
Ød |
K |
KF Для вакуума |
|
|
d1 |
d2 |
|||||||||||
|
DN10 |
40 |
50 |
115 |
130 |
90 |
17,4 |
25 |
20,5 |
9,8 |
3,6 |
30 |
12,2 |
|
50 |
60 |
141 |
150 |
|||||||||
|
DN15 |
40 |
50 |
115 |
130 |
90 |
22 |
34 |
27,5 |
15,5 |
2,85 |
30 |
17,2 |
|
60 |
141 |
150 |
||||||||||
|
DN20 |
50 |
60 |
145 |
161 |
105 |
27 |
50,5 |
43,5 |
19,5 |
2,85 |
- |
- |
|
DN25 |
50 |
60 |
145 |
170 |
130 |
34 |
50,5 |
43,5 |
25,5 |
2,85 |
40 |
26,2 |
|
63 |
75 |
167 |
189 |
|||||||||
|
DN32 |
63 |
75 |
181 |
205 |
145 |
39 |
50,5 |
43,5 |
31,5 |
2,85 |
- |
- |
|
90 |
106 |
222 |
246 |
|||||||||
|
DN40 |
63 |
75 |
181 |
209 |
160 |
45 |
64 |
56,5 |
37,5 |
2,85 |
55 |
41,2 |
|
90 |
106 |
223 |
249 |
|||||||||
|
DN50 |
63 |
75 |
188 |
218 |
175 |
57 |
64 |
56,6 |
49,5 |
2,85 |
75 |
52,2 |
|
90 |
106 |
229 |
258 |
|||||||||
|
DN65 (квадратная крышка) |
90 |
106 |
279 |
278 |
278 |
75 |
91 |
83,5 |
66 |
2,85 |
87 |
80 |
|
Фланцевое соединение |
||||||||||
|
DN |
Диаметр привода, мм |
H |
A |
L |
D |
D1 |
D2 |
T |
f |
n-Ød |
|
DN15 |
40 |
125 |
135 |
130 |
95 |
65 |
45 |
14 |
2 |
4-Ø14 |
|
50 |
149 |
148 |
||||||||
|
DN20 |
50 |
154 |
158 |
150 |
105 |
75 |
58 |
16 |
2 |
4-Ø14 |
|
DN25 |
50 |
154 |
160 |
160 |
115 |
85 |
68 |
16 |
2 |
4-Ø14 |
|
63 |
178 |
177 |
||||||||
|
DN32 |
63 |
192 |
185 |
180 |
140 |
100 |
78 |
18 |
2 |
4-Ø18 |
|
90 |
237 |
224 |
||||||||
|
DN40 |
63 |
193 |
201 |
200 |
150 |
110 |
88 |
18 |
2 |
4-Ø18 |
|
90 |
237 |
240 |
||||||||
|
DN50 |
63 |
200 |
215 |
230 |
165 |
125 |
102 |
19 |
2 |
4-Ø18 |
|
90 |
244 |
254 |
||||||||
|
DN65 (квадратная крышка) |
90 |
279 |
306 |
290 |
185 |
122 |
122 |
20 |
2 |
4-Ø18 |
|
8-Ø18 |
||||||||||

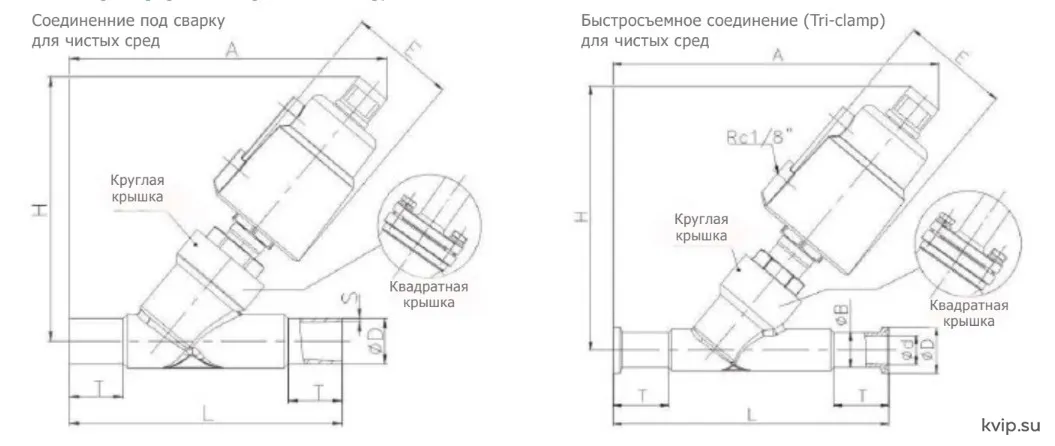

Размеры (ориентировочные), мм

Патрубок под сварку соответствует стандарту ASME-BP.
По спецзаказу возможно исполнение патрубков по стандартам ISO/DIN/3A.
|
Соединение под сварку для чистых сред |
||||||||
|
DN |
Диаметр привода, мм |
E |
H |
A |
L |
T |
ØD |
S |
|
DN15 |
40 |
50 |
127 |
155 |
135 |
30 |
12,7 |
1,65 |
|
50 |
60 |
142 |
167 |
|||||
|
DN20 |
50 |
60 |
144 |
175 |
145 |
30 |
19,05 |
1,65 |
|
DN25 |
50 |
60 |
147 |
177 |
152 |
30 |
25,4 |
1,65 |
|
63 |
75 |
170 |
196 |
|||||
|
DN40 |
63 |
75 |
178 |
212 |
182 |
30 |
38,1 |
1,65 |
|
90 |
106 |
220 |
252 |
|||||
|
DN50 |
63 |
75 |
188 |
224 |
210 |
30 |
50,8 |
1,65 |
|
90 |
106 |
229 |
265 |
|||||
|
DN65 (квадратная крышка) |
90 |
106 |
286 |
297 |
230 |
26 |
63,5 |
1,65 |
| Быстросъемное соединение (Tri-clamp) для чистых сред | |||||||||
|
DN |
Диаметр привода, мм |
E |
H |
A |
L |
ØD |
ØB |
Ød |
T |
|
DN15 |
40 |
50 |
112 |
145 |
130 |
25 |
12,7 |
9,4 |
30 |
|
50 |
60 |
142 |
170 |
||||||
|
DN20 |
50 |
60 |
144 |
177 |
150 |
25 |
19,05 |
15,75 |
30 |
|
DN25 |
50 |
60 |
147 |
181 |
160 |
50,5 |
25,4 |
25,4 |
30 |
|
63 |
75 |
170 |
200 |
||||||
|
DN40 |
63 |
75 |
178 |
221 |
200 |
50,5 |
38,1 |
38,1 |
30 |
|
90 |
106 |
220 |
261 |
||||||
|
DN50 |
63 |
75 |
188 |
234 |
230 |
64 |
50,8 |
50,8 |
30 |
|
90 |
106 |
229 |
275 |
||||||
|
DN65 (квадратная крышка) |
90 |
106 |
286 |
327 |
290 |
77,4 |
63,5 |
63,5 |
26 |
Пример спецификации клапана
|
Тип |
PV101 |
PV101 |
|
|
Привод |
S40, S50, S63, S90 |
|
S50 |
|
DN |
D08, D10, D15, D20, D25, D32, D40, D50, D65 |
|
D15 |
|
Направление движение среды |
М - со стороны плунжера W - со стороны седла (для минимизации риска повреждения при гидроударе) |
М |
|
|
Тип действия и положение |
0 - двойного действия, без пружины 1 - одинарного действия, подпружиненный нормально закрытый (NC) 2 - двойного действия, нормально закрытый (NC) 3 - одинарного действия, подпружиненный, нормально открытый (NO) 4 - двойного действия, нормально открытый (NO) |
1 |
|
|
Тип соединения |
G1 - резьба BSP DIN ISO 228-1 B2 - резьба BSPT DIN ISO 2999-1 N1 - резьба NPT ASME B1.20.1 H0 - под сварку H1 - под сварку ASME-BPE H2 - под сварку SMS3008 H4 - под сварку ISO1127/DIN11866 B-series 1 H5 - под сварку ISO1127/DIN11866 B-series 2 H6 - под сварку DIN11850-1 H7 - под сварку DIN11850-2 H8 - под сварку DIN11850-3 K1 - Tri-clamp ASME-BPE |
K2 - Tri-clamp SMS3008 K4 - Tri-clamp SMS3008 K4 - Tri-clamp ISO1127 K5 - Tri-clamp DIN11850 K6 - Tri-clamp (вакуум) K9 - Tri-clamp ISO2852 F1 - фланцы JB/T 82- 2015/PN10 F2 - фланцы HG20592/PN16 F3 - фланцы ANSI 150 F5 - фланцы DIN |
G1 |
|
Материал корпуса |
1 - CF8 2 - CF8M 3 - SS316L 4 - 2205 |
|
3 |
|
Пружина |
0 - нет пружины А - пружина А (стандарт) В - пружина В С - пружина С D - пружина D * - пружина по спецзаказу |
|
А |
|
Материал колец и уплотнений |
2 - PTFE (стандарт) 3 - R-PRFE (для высоких температур) * - по спецзаказу |
|
2 |
|
Опция |
0 - стандарт Е - исполнение в соотв. со стандартом ЕС1935 Т - специальное исполнение |
|
0 |
Пример выбора
|
PV101 |
S50 |
D15 |
M |
1 |
G1 |
3 |
A |
2 |
0 |
