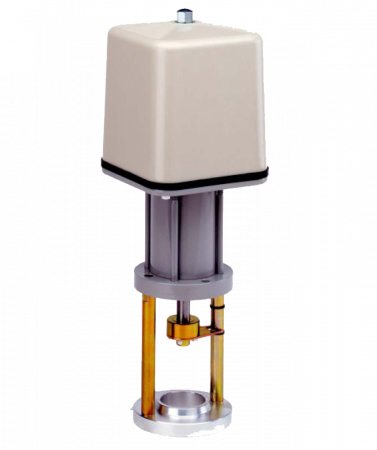

Описание электрических приводов ADCATrol ELR (c возвратной пружиной)
Электроприводы EL предназначены для управления запорными и регулирующими клапанами в различных технологических процессах и инженерных системах.Наличие ограничения по усилию и/или механических концевых выключателей обеспечивает высокую степень защиты привода. В случае сбоя или отключения электропитания привод возвращает клапан в требуемое положение. Подробнее о видах и характеристиках регулирующих клапанов читайте в статье на нашем сайте.Основные свойства электрических приводов ADCATrol ELR (c возвратной пружиной)
- Модульная модернизируемая конструкция, позволяющая подключать различные опции и аксессуары;
- 24 В АС, 115 В АС, 230 В АС, 400 В АС, 50/60 Гц и 24 В DC;
- Ручное управление с помощью кнопок «Открыть / Закрыть»;
- Степень защиты IP54;
- Защита привода от чрезмерного усилия по штоку;
- Монтаж на клапан посредством опор или фланца DIN3358, легкий монтаж для всех типов клапанов ADCATrol;
- Создание определенного усилия в конечных положениях обеспечивает надежное закрытие клапана;
- Устойчивый к останову синхронных двигатель обеспечивает высокую точность позиционирования;
- Наличие точной визуальной индикации и измерения положения штока;
- Возможность управления посредством трехпозиционного или аналогово сигнала (0…10 V, 0 (4)…20 мА), а также по различным открытым протоколам;
- Легко настраиваемые концевые выключатели для ограничения хода или контроля промежуточных положений.
Технические характеристики ADCA ELR 2.1; ELR 2.2; ELR 2.3
| ТИП | ELR 2.1 | ELR 2.2 | ELR 2.3 |
| Усилия закрытия kN | ≥0,9 | ≥2,2 | ≥2,2 |
| Усилия открытия kN | ≤5,3 | ≤4,0 | ≤4,0 |
| Макс. ход штока мм | 35 мм | 34 мм | 46 мм |
| Скорость перемещения ₁₎ мм/мин (мм/с) | 17,5 (0,29) | 17,5 (0,29) | 17,5 (0,29) |
| Скорость перемещения в случае сбоя питания мм/с | ~4,1 | ~4,1 | ~4,1 |
| Потребл. мощн. (230V) электродвиг. VA | 8,5 | 8,5 | 8,5 |
| Потребл. мощн. (230V) магнит VA | 15 | 15 | 15 |
| Тип электродвигателя ₃₎ | syn | ||
| Тип защиты ₄₎ | B | B | B |
| Напряжение питания ₂₎ | 24V / 115V / 230V / 50/60 Hz | ||
| Направление закрытия | Расширение тяг стержня или втягивания тяг стержня | ||
| Кабельный ввод | 2хМ16х1,5 и 2 заглушки М20х1,5 | ||
| Тип нагрузки в соответствии с IEC34-1 | S1 – 100% c. d.f., S4 – 30% c.d.f.1200 c/h | ||
| Электрическое подключение | Внутренняя клеенная панель | ||
| Отключение в конечных положениях |
2 выключателя по усилию, макс 250V AC, Активная нагрузка макс.10А индуктивная нагрузка макс 10А |
||
| Монтажное положение | В любом, за исключением положения приводом вниз | ||
| Температура окружающей среды | -20°С до +5°С | ||
| Смазка редуктора | Renolit AL-WIK 260 X | ||
| Индикатор положения | Планка противовращения | ||
| Ручной дублер | Электрическая настройка с помощью кнопок (возможно только при наличии напряжения) | ||
| Пылевлагозащита в соотв. с EN 60529 | IP54 | ||
| Присоединение | EN ISO 5210 F05 | ||
| Масса кг | 8,7 | 9,3 | 10 |
2) Другое напряжение питания по запросу.
3) syn — синхронный электродвигатель; аsyn — асинхронный электродвигатель.
4). Т — термовыключатель для наблюдения за температурой; B — привод с откидным верхом.
Опции и аксессуары
| FG | Блок коммутации и сигнализации (коммуникационная плата). Блок FG - это основа, необходимая для сборки всех остальных опций |
|---|---|
| WE | Дополнительные концевые выключатели для сигнализации конечных или промежуточных положений, свободно регулируемые, макс. 250 В переменного тока, номинальная резистивная нагрузка макс. 5 А. для индуктивной нагрузки макс. 3 А. макс. 2 переключателя для EL20 и EL45, макс. 4 переключателя для EL80 и EL120 |
| WE-G | Дополнительные концевые выключатели для сигнализации конечных или промежуточных положений, свободно регулируемые, с позолоченными контактами для низкого напряжения, макс. 30 В переменного тока, номинальная резистивная нагрузка макс. 0.1 А. макс. 2 переключателя для EL20 и EL45, макс. 4 переключателя для EL80 и EL120. |
| РОТ | Потенциометр 100/130/200/500/1000/5000 Ом или 10 кОм Погрешность линейности £ 0.5%. макс. 1.5 Вт. контактный ток 30 мА максимум. 2 шт. |
| ESR100 |
Электронная обратная связь по положению 2/3-проводный блок. Примечание: включает РОТ 5000 Ом. Индуктивное измерение хода, выход от 0 (4) до 20 мА. Подключение 24 В постоянного тока (невозможно для EL12). |
| PEL100 | Электронный позиционер для управления приводом. Примечание: Включает коммуникационную плату FG и РОТ 1000 Ом. Вход от 0 до 10 В. от 0 (4) до 20. выход от 0 до 10 В. от 0 (4) до 20 мА. Напряжение питания 24. 115, 230 В, 50/60 Гц |
| PEL200 |
Интеллектуальный электронный позиционер для управления приводом. Примечание: Включает коммуникационную плату FG и РОТ 1000 Ом. Вход от 0 до 10 В. от 0 (4) до 20 мА. выход от 0 до 10 В, от 0 (4) до 20 мА. Напряжение питания 24. 115, 230 В. 50/60 Гц. |
| STALA / FLA | Опоры для присоединения к клапану в соответствии с чертежом |
| KUP-EL2 | Упругая двухсторонняя муфта |
| LA-TR | Специальное покрытие для применения в тропическом климате («тропическое» покрытие) |
Весогабаритные характеристики электрических приводов ADCATrol ELR (c возвратной пружиной)
| Модель | 0 А | В | С | Е | 0 F | 0G | Н | I | М* | М1 | М2 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ELR2.1 | 162 |
497/ 515** |
170 |
100/ 110 |
40/ 45 |
22 | 35 | 41 | М10 | М10 | М16 | 8,7 |
| ELR2.2 | 162 |
518/ 555* |
170 |
100/ 110 |
40/ 45 |
22 | 35 | 41 | М10 | М10 | М16 | 9,3 |
| ELR2.3 | 162 |
539/ 575** |
170 |
100/ 110 |
40/ 45 |
22 | 46 | 41 | М10 | М10 | М16 | 10 |
Выбор приводов для двухходовых клапанов типа EV16G
| Тип привода | Ход (мм) | Перепад давления (бар) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | ||
| ELR 2.1 | 20 | 22.8 | 22.8 | 12.2 | 6.5 | 3.7 | 1.7 | - | - | - | - | - |
| ELR 2.2 | 20 | - | - | 41 | 24.2 | 15.2 | 8.7 | - | - | - | - | - |
| ELR 2.2 | 30 | - | - | - | - | - | - | 3.6 | 2.2 | 1 | - | - |
| ELR 2.3 | 20 | - | - | 47 | 28 | 17.7 | 10.3 | - | - | - | - | - |
| ELR 2.3 | 30 | - | - | - | - | - | - | 4.7 | 3 | 1.4 | - | - |
| ELR 2.3 | 40 | - | - | - | - | - | - | - | - | - | 0.58 | 0.27 |
Выбор приводов для двухходовых клапанов типа EV25G, EV40S
| Тип привода | Ход (мм) | Перепад давления (бар) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | ||
| ELR 2.1 | 20 | 22.8 | 22.8 | 12.2 | 6.5 | 4.1 | 1.7 | - | - | - | - | - |
| ELR 2.2 | 20 | - | - | 41 | 24.2 | 16.6 | 8.7 | - | - | - | - | - |
| ELR 2.2 | 30 | - | - | - | - | - | - | 3.9 | 2.6 | 1 | - | - |
| ELR 2.3 | 20 | - | - | 47 | 28 | 19.3 | 10.3 | - | - | - | - | - |
| ELR 2.3 | 30 | - | - | - | - | - | - | 5.1 | 3.5 | 1.6 | - | - |
| ELR 2.3 | 40 | - | - | - | - | - | - | - | - | - | 0.59 | 0.27 |
