Описание приводов линейных электрических ADCATrol AVF234S, AVM234S
Электроприводы AVM234S / AVF234S предназначены для управления 2- х, 3-х ходовыми клапанами, приводы автоматически адаптируются к ходу штока клапана, обеспечивая точное регулирование и высокую эффективность при низком уровне шума при работе. Подробнее о видах и характеристиках регулирующих клапанов читайте в статье на нашем сайте.Идеально подходят для использования с любыми клапанами системы увлажнения воздуха с прямым впрыском пара DSH и клапанами автоматической продувки паровых котлов ADCATrol VPC 26/2.
В случае сбоя / прерывания питания привод AVF234S (с функцией возврата пружины) возвращается в соответствующее безопасное положение. В режиме плавного регулирования остановка штока в конечной позиции осуществляется с помощью концевых выключателей.
Основные свойства приводов линейных электрических ADCATrol AVF234S, AVM234S
- Класс защиты IP66;
- Автоматическая индикация и визуализация управляющего сигнала светодиодными индикаторами (LED);
- Установка и поддержание различных характеристик регулирования клапана (линейная, равнопроцентная, квадратичная);
- Установка времени хода с помощью кодирующих переключателей;
- Автоматическая калибровка к ходу штока клапана;
- Наружная рукоятка позволяет ручное управление с отключением электродвигателя привода и вызова повторной инициализации;
- Серия с возвратной пружиной AVF234S;
- В зависимости от подключения (см. электрическую схему) привод можно использовать как аналоговый (0...10 В и/или 4...20 мА), 2-позиционный (Откр.-Закр.) или 3-позиционный (Откр.- Стоп-Закр.) привод.
Характеристики приводов линейных электрических ADCATrol AVF234S, AVM234S
| Напряжение питания | AVM234S | AVF234S |
| 230 V 50/60HZ /110 V 50/60HZ / 24 V 50/60HZ / 24 V DC | ||
| Потребляемая мощность а) | 10 W (20 VA) для 24 V 50/60HZ и 24 V DC; 13 W (28 VA) для 230 V 50/60HZ | |
| Скорость закрытия клапана мм / мин (мм/сек) | 10(0,17). 15(0.25). 30 (0.50) | |
| Ход пружины Ь) | - | 15...30 сек. |
| Мощность привода | 2.5 kN | 2kN |
| Время отклика при 3-х позиционном режиме | 200 мсек | |
| Количество возвратов пружины | >40 000 | |
| Ход | 0...49 мм | 0...40 мм |
| а) Подберите трансформатор для данного значения, в противном случае могут возникнуть перебои в работе. Ь) Время возврата эквивалентно ходу 14...40 мм и не зависит от установленного времени работы. | ||
Характеристики позиционера
| Управляющий сигнал 1 | 0...10 В, Ri=100kΩ |
|---|---|
| Управляющий сигнал 2 | 4...20 мА, Ri=50 Ω |
| Позиционная обратная связь 0-10V | 0...10 В; нагрузка > 2,5kΩ |
| Начальная точка Uo | 0 В или 10 В |
| Диапазон регулирования ΔU | 10 В |
| Диапазон переключения Xsh | 300 мВ |
Характеристики окружающей среды
| Допустимая температура окруж. среды | -10...55 °C |
|---|---|
| Допустимая влажность окруж. среды | < 95% rh, без конденсации |
| Допустимая температура рабочей среды с) | Макс. 130 °C (180 °C или 200 °C с температурными адаптерами): 372336 180 - Адаптер, если температура среды от 130 °C до 180 °C 372336 240 - Адаптер, если температура среды от 180 °C до 200 °C |
Стандарты и директивы
| Тип защиты | IP66 |
|---|---|
| Класс защиты | III (IEC 60730) |
| Директива ЕМС 2004/108 / ЕС (Электромагнитная совместимость) |
EN 61000-6-2, EN 61000-6-4 EN 61000-6-2: невосприимчивость к ВЧ, ограничение сигнала обратной связи между 80 МГц и 1000 МГц критерий В. в противном случае критерий А |
| Директива 2006/95/ЕС (Низковольтное оборудование) | EN 60730-1. EN 60730-2-14 |
| Категория перегрузки | III |
| Уровень загрязнения | III |
Опции и аксессуары
| 313529 001 | Модуль разделения диапазона для создания последовательности |
|---|---|
| 372332 001 | Встраиваемый модуль для напряжения питания 230 В ± 15%, и трехпозиционного управления, дополнительная мощность 2 ВА |
| 372332 002 | Встраиваемый модуль для напряжения питания 100 В ± 15%, и трехпозиционного управления, дополнительная мощность 2 ВА |
| 372333 001 | 2 вспомогательных переключателя, плавно настраиваемые, дополнительная нагрузка 6(2) А. 12...250 В~. мин. нагрузка 100 мА. 12 В |
| 372333 002 | 2 вспомогательных переключающихся контакта с позолотой для низких токов от 1 мА и напряжения до 30 В; дальнейший диапазон 3(1) А и 12...250 В |
| 372334 001 | Потенциометр 2000 Ω, 1 W, 24 V |
| 372334 002 | Потенциометр 130 Ω, 1 W, 24 V |
| 372334 006 | Потенциометр 1000 Ω, 1 W, 24 V |
| 372336 180 | Адаптер, если температура среды от 130 °C до 180 °C |
| 372336 240 | Адаптер, если температура среды от 180 °C до 200 °C |
Схемы подключения
Аналоговый вход 0…10В / 4…20мА. Используется тип аксессуара 372332 001. Такие же подключения применимы для модулей 100 В переменного тока (тип 372332 002).
Вход 2-х или 3-х позиционного управления
Вспомогательные контакты и потенциометры
Тип аксессуаров 372333001, 372333002, 372334 001, 372334 002 и 372334 006.

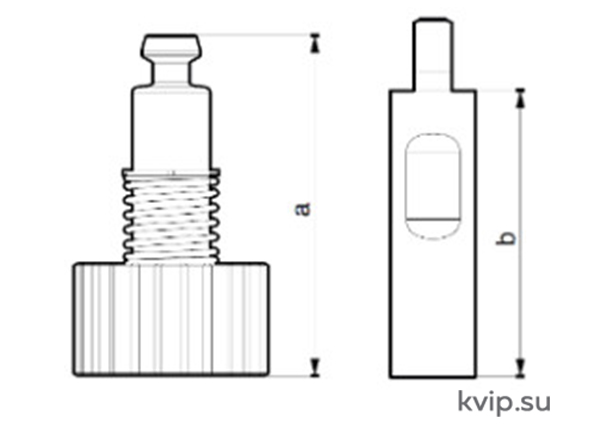

Адаптеры для высокой температуры
Тип аксессуаров 372336 180 и 372336240.
 |
Тип | T(°C) | a, мм | b, мм |
| 372336 180 | 180 | 69,4 | 60 | |
| 372336 240 | 200 | 109,4 | 100 |
Распределительный блок
Тип аксессуара 313529 001
Весогабаритные характеристики приводов линейных электрических ADCATrol AVF234S, AVM234S
| Модель | А | В | С | D | Е | F | G | Н | I | М | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
AVM234S AVF234S |
230 | 314 | 90 | 72 | 40 | 57 | 18 | 37 | 18 | M10 | 4,1 |
