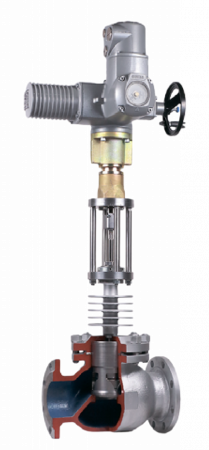

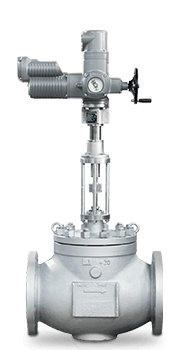

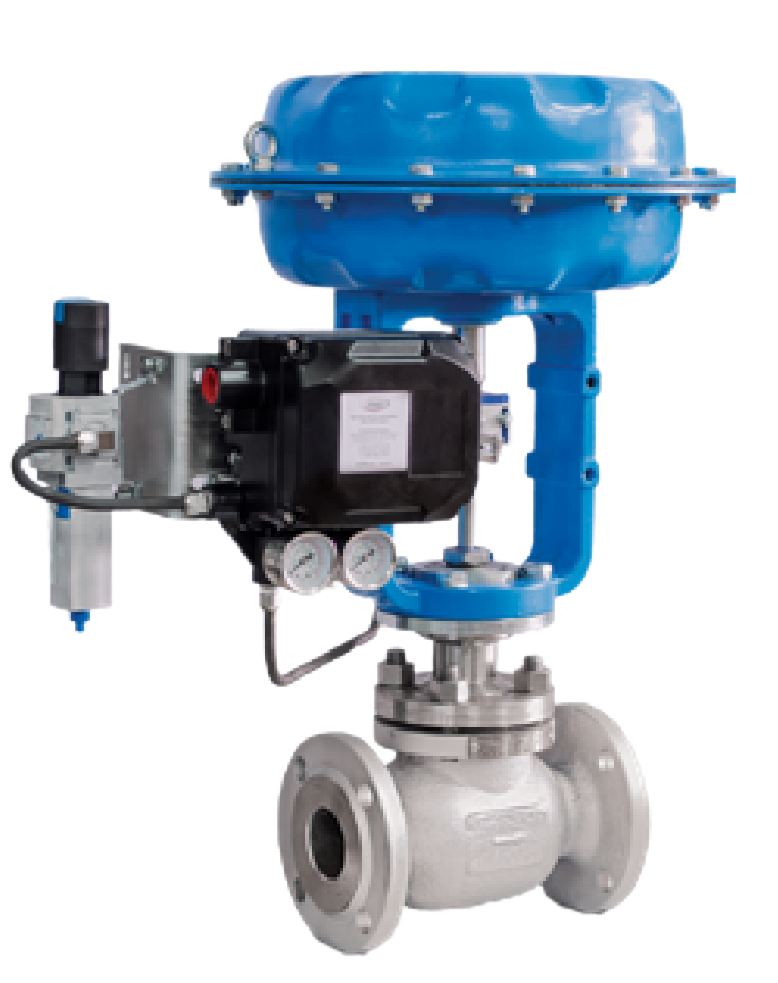

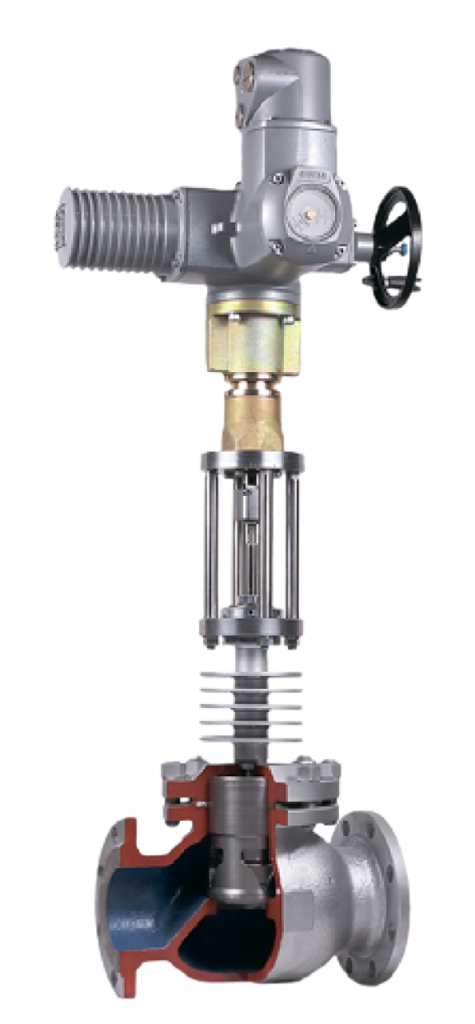

КПСР серии 400 клапаны проходные для технологических процессов

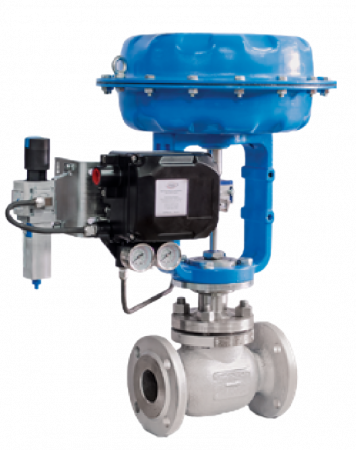

КПСР серии 400 клапаны проходные для технологических процессов КВиП в Екатеринбурге

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Описание
Как купить

Описание клапана

Клапаны КПСР (серия 400) применяются в различных технологических процессах нефтеперерабатывающей, нефтяной, химической, металлургической и других отраслях промышленности для герметичного перекрытия и/или регулирования расхода и давления жидких, газо- и парообразных рабочих сред, а также обеспечения безопасной эксплуатации трубопроводов и оборудования в трубопроводных системах.

Односедельные проходные клапаны КПСР являются оптимальным решением для большинства технологических процессов различных областей промышленности, благодаря долговременной герметичности седла, простоте обслуживания, надежной конструкции и широкой гамме конструкционных материалов.

При подборе изделий технологической серии (серии 400) мы применяем индивидуальный подход к каждому поступающему заказу. Это позволяет подбирать оптимальные характеристики изделий под требования заказчика.

* возможно изготовление клапанов с DN более 200мм по запросу заказчика.

Особенности клапанов КПСР для технологических процессов

Широкий диапазон применимых для клапана рабочих сред (в том числе агрессивных)
Применение антикавитационных и антишумовых устройств в конструкции клапана для тех.процессов в зависимости от запросов заказчика
Разгруженная или неразгруженная по давлению конструкция клапана
Возможность функции запирания и регулирования. Клапаны технологической серии могут иметь уровень герметичности вплоть до класса А / класса VI (согласно ГОСТ 9544).
Взрывозащищённое исполнение клапана (группа II по ГОСТ 31441.1)
Клапаны имеют сертификат на сейсмостойкость до 9 баллов по шкале MSK-64
Возможно исполнение клапана с рубашкой обогрева
Стеллитовое упрочнение рабочих поверхностей.

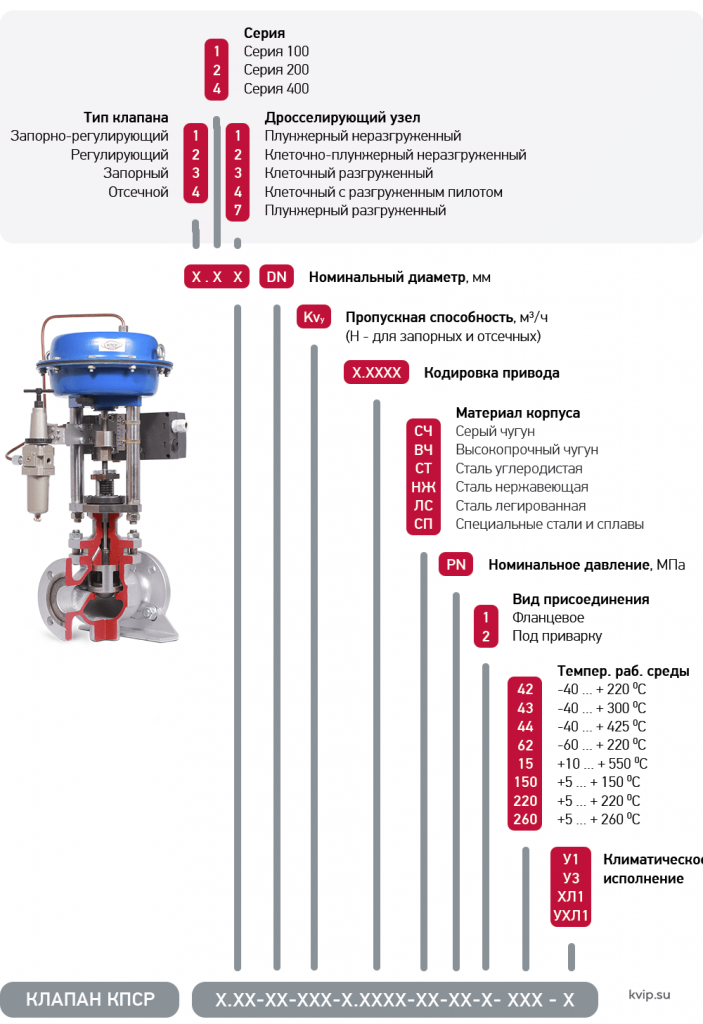

Расшифровка маркировки клапанов КПСР

Пример расшифровки маркировки клапана КПСР

КЛАПАН КПСР 2.42-50-16-0-СТ-1,6-1-42-У1

Клапан КПСР регулирующий серии 400 клеточно-плунжерный неразгруженный; номинальный диаметр DN50; условная пропускная способность Kvy 16 м3/ч; без привода (под привод); материал корпуса – сталь углеродистая; номинальное давление PN 1,6 МПа; с фланцевым присоединением к трубопроводу; диапазон температур рабочей среды -40…+220°С; климатическое исполнение У1.

Технические характеристики

Параметры изделий

Тип затвора	Плунжерный, клеточно-плунжерный, клеточный
Тип клапана	Регулирующий, запорно-регулирующий отсечной (запорный)
DN, мм	от 15 до 200*
PN, МПа	от 1,6 до 16(16-160 бар)
t°C, рабочей среды	от -60 до +425
Уплотнение в затворе	Металл -металл, металл - PTFE
Максимальный класс герметичности	Класс А, Класс VI ГОСТ 9544-2015
Пропускная характеристика	линейная, равнопроцентная, открыто-закрыто, специальная

Применяемые материалы**

Корпус	Ст20Л,Ст20ГЛ, 12Х18Н9ТЛ
Крышка	Ст 20, 09Г2С, 20ХНЗА, 12Х18Н10Т
Шток	95X18,12X18Н1 ОТ, 14Х17Н2, 20X13
Плунжер	12Х18Н10Т, 14Х17Н2, 20X13
Клетка
Седло
Уплотнение штока	PTFE, ТРГ, PTFE + наполнители
Уплотнение плунжера	PTFE, ТРГ, PTFE + наполнители
Уплотнение фланцев	PTFE, ТРГ

* DN > 200 мм — по запросу
** изготовление составных частей изделий из других материалов по запросу заказчика согласно опросного листа.

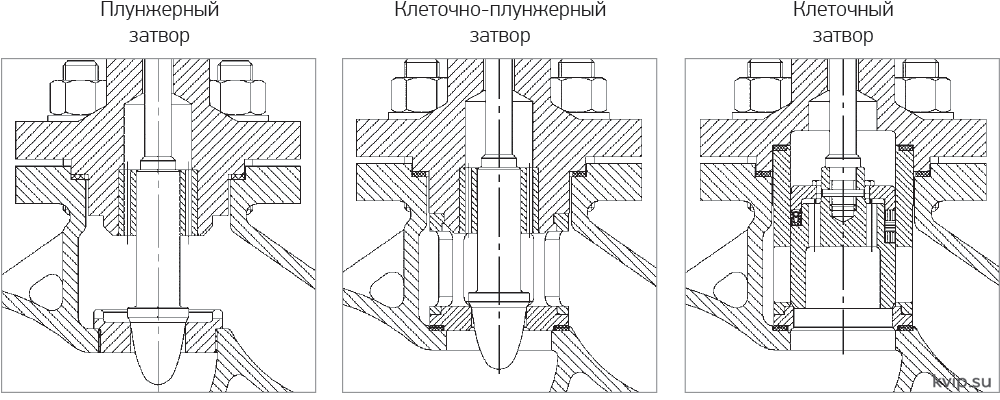

затворы клапана

Условная пропускная способность, Кv, м³/ч

Dn,мм

Ход штока

0,16

0,25

0,4

0,63

1,6

2,5

3,2

6,3

12,5

100

125

160

200

250

320

400

500

630

•

•·

•

100

40/50

•

125

•

150

50/60

•

200

60/80

•

* значения после черты указаны для разгруженной конструкции клапана
** возможно изготовление клапанов с нестандартным Kvу по требованию заказчика.

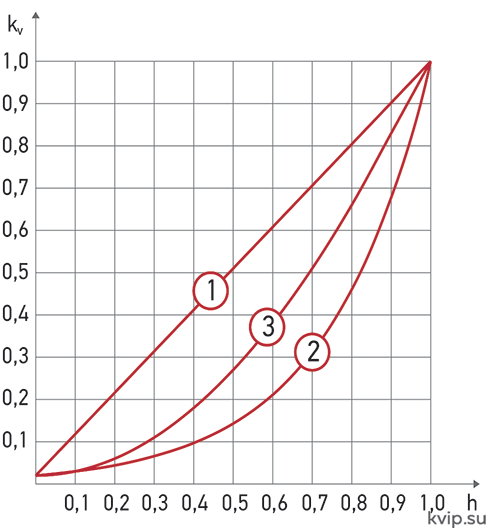

Пропускная характеристика*

Линейная (по умолчанию)
Равнопроцентная
Параболическая

* Возможно изготовление клапана с нестандартной пропускной характеристикой по запросу заказчика

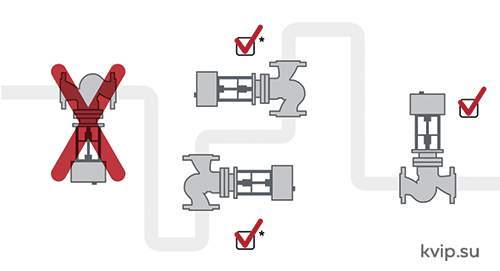

Размещение на трубопроводе

Допускается установка клапана на вертикальный или горизонтальный трубопровод.

* Расположение на вертикальном трубопроводе клапана c DN ≥ 100 не рекомендовано. При таком расположении, требуется установка опорных стоек под привод.

С DN ≥ 200 допускается установка клапана только на горизонтальный трубопровод приводом строго вверх (под углом 90° к поверхности земли).

Применяемые приводы

Клапаны могут комплектоваться электрическим приводом (ЭИМ), пневматическим приводом (МИМ), ручным приводом или поставляться отдельно без исполнительного механизма.

Ниже представлены производители приводов, которые мы наиболее часто устанавливаем на готовые изделия. Однако клапаны могут также комплектоваться моделями приводов других производителей по запросу заказчика.

Электрические
приводы электрические

Пневматические
приводы пневматические

Ручные

Рабочие среды

В перечне ниже указаны наиболее часто встречающиеся среды. Перечень является справочным и не полным. Возможности завода позволяют изготавливать клапаны на любые среды, неагрессивные к материалам изделий.

Применение арматуры на конкретную среду подлежит обязательному согласования с производителем.

Нефтепродукты
нефть сырая, бензин, керосин, дизтопливо, газойль, мазут, масла и др.

Пар и газы
пар, воздух, природный газ, аммиак, попутный газ, этилен, кислород и др.

Растворители и органические в-ва
спирты, гликоли, амины, альдегиды, эфиры, аминокислоты, углеводороды и др.

Водные растворы, рассолы
сульфаты, хлориды, фториды, карбонаты, щелочи, водный аммиак, сульфиты и др.

Кислоты неорганические
азотная, серная, уксусная, лимонная, щавелевая, фосфорная, масляная и др.

Условия эксплуатации				Марка стали
Среда	Концентрация компонентов, %	Температура, °C	Давление рабочее Р, МПа (кгс/см2)	Марка стали
Азотная кислота	до 40	до 20	любое	20X13
	ДО 20	кипения		14Х17Н2
	до 30	до 80		12Х18Н9Л 12Х18Н9Т 08Х18Н10Т
	до 60	до 60
	ДО 70	до 30
	до 40	кипения
	до 80	до 60
Жидкий и газообразный аммиак	-	от -30 до 150	любое	20Л, 25Л, 20
		от -40 до 400		20Л, 25Л, 20X13,14X17Н2
		от -70 до 150		14Х17Н2,09Г2С, 20ХНЗА
Винная кислота	от 10 до 50	ДО 20	любое	14Х17Н2
Винная кислота	от 10 до 50	до кипения	любое	10Х18Н9Л.12Х18Н9ТЛ, 08Х18Н10Т, 12Х18Н9Т
Вода промышленная и водопроводная	-	до 100	любое	20Л, 25Л, 20,20X13,14X1742
Морская вода	-	до 40	любое	20Л, 25Л, 35,20X13,10X17H13M3T, 10Х17Н13М2Т
Водород	-	до 250	до 1,6 (16)	20Л, 25Л, 20,20X13,14X1742
		до 225	до 4,0 (40)	20Л, 25Л, 20,20X13,14X1742
		до 290	ДО 1,6 (16)	09Г2С, 20X13,14X1742
		до 230	ДО 4,0 (40)
		до 425	ДО 1,6 (16)	20X13,14X1742, 12X1849ТЛ, 08X1841 ОТ, 12Х1849Т
		до 345	до 4,0 (40)	20X13,14X1742, 12X1849ТЛ, 08X1841 ОТ, 12Х1849Т
Калия гидрат окиси	до 50	ДО 20	любое	20Л, 25Л, 20,20X13
	до 30	от 20 до кип-я		10Х1849Л, 12Х1849ТЛ
	до 68	120		08X1841 ОТ, 12X1849Т
Кислород	-	от-15 до 150	ДО 1,6 (16)	20Л, 25Л, 20X13, 14X1742,10Х1849Л, 12Х1849Т, 08X184 ЮТ
		от -30 до 150
		от -40 до 150
		от -60 до 150	до 4,0 (40)	10Х1849Л, 12Х1849ТЛ, 08X184 ЮТ, 12Х1849Т, 12X1849
Лимонная кислота	до 5	до 40	любое	14X1742, 08X184 ЮТ
	ДО 10 ДО 25	кипения		12X1849ТЛ, 08X184ЮТ, 12Х1849Т
	ДО 10 ДО 25	до 85
	до 50	до 60
Молочная кислота	ДО 5	до 40	любое	14X1742
	ДО 75	до 50		ЮХ1849Л,12Х1849ТЛ, 08X184 ЮТ,12Х1849Т
	ДО 20	до 60
	ДО 5	до 80
	любая	ДО 20
Нефть и нефтепродукты с H2S не более 6%	-	до 425	любое	20Л, 25Л, 20X13,12Х1849ТЛ, 14X1742,12X184 ЮТЛ
Муравьиная кислота	до 5	ДО 20	любое	14Х17Н2
	до 45	кипения		12Х18Н9Т, 12Х18Н9ТЛ, 08Х18Н10Т
	от 90 до 100	кипения		12Х18Н9Т, 12Х18Н9ТЛ, 08Х18Н10Т
Неагрессивный природный газ	-	-10 до +100	до 0,6 (6)	20Л, 25Л, 20,20X13,14X17Н2
		-30 до+150	до 1,6 (16)	20Л, 25Л, 20,20X13,14X17Н2
		-40 до +425	любое
		-70 до+150	любое	09Г2С, 20ХНЗА, 14Х17Н2
Природный газ, сухой, содержащий сероводород	ДО 6	-40 до +425	любое	20Л, 25Л, 20,14X17Н2,12Х18Н9ТЛ, 08Х18Н10Т, 12Х18Н9Т, 12Х18Н9,20X13
Серная кислота	ДО 10	20	любое	08Х22Н6Т, 12Х18Н9ТЛ, 12Х18Н9Т, 08Х18Н10Т
	от 50 до 80	20		08Х22Н6Т, 12Х18Н9ТЛ, 12Х18Н9Т, 08Х18Н10Т
	от 90 до 98	20		20Л.25Л, 20. 20X13
Олеум	до 60 % SO3	ДО 70	любое	12Х18Н9ТЛ, 12Х18Н9Т, 08Х18Н10Т
Сырой сернистый ангидрид	-	до 420	любое	25Л,20,20X13, 14Х17Н2
Влажные сернистый ангидрид	-	до 425	любое	10Х18Н9Л,12Х18Н9ТЛ,08Х18Н10Т, 12Х18Н9Т, 12Х18Н9
Углерода окись	до 100	до 425	до 4,0 (40)	20Л, 25Л, 20. 20Х1310Х18Н9Л. 12Х18Н9ТЛ. 12Х18Н9Т. 08Х18Н10Т
Уксусная кислота	до 10	кипения	любое	14Х17Н2
	до 60	до 100		12Х18Н9ТЛ.08Х18Н10Т. 12Х18Н9Т
	любая	до 40		12Х18Н9ТЛ.08Х18Н10Т. 12Х18Н9Т
	до 98	до 90		12Х18Н9ТЛ, 08X18Н10.12Х18Н9Т
	до 5	до 165
	до 25	до 140
Фосфорная кислота	ДО 5	до 85	любое	14Х17Н2
	от 80 до 90	ДО 20
	до 50	до 50
	до 65	до 80 ДО 20		12Х18Н9ТЛ.08Х18Н10Т. 12Х18Н9Т
	любая	до 80 ДО 20		12Х18Н9ТЛ.08Х18Н10Т. 12Х18Н9Т
Хлор сухой газообразный и жидкий с содержанием влаги	до 0,04	-40 до+150	1,6(16)	20Л.25Л, 20.40Х, 20X13
		-70 до+150		09Г2С, 10Г2
		до 300		12Х18Н9ТЛ. 12Х18Н9Т. 12Х18Н10Т. 10X17H13M3T
Газ	от 95 до 97 % метана, насыщенный парами воды, пар:газ = 0,43:1	80	от 0,15 до 0,17	10Х18Н9Л,12Х18Н9ТЛ,08Х18Н10Т, 12Х18Н9Т
Газовая смесь	Пар: газ = 1 : 1	от 350 до 400	от 0,1 до 0,2
Двуокись углерода	от 13 до 17	от 370 до 400
Окись углерода	от 14 до 17
Водород	65
Метан	от 0,5 до 2
Природный газ, содержащий серу	20 мг/мм3 сернистых соед.	380	0,1

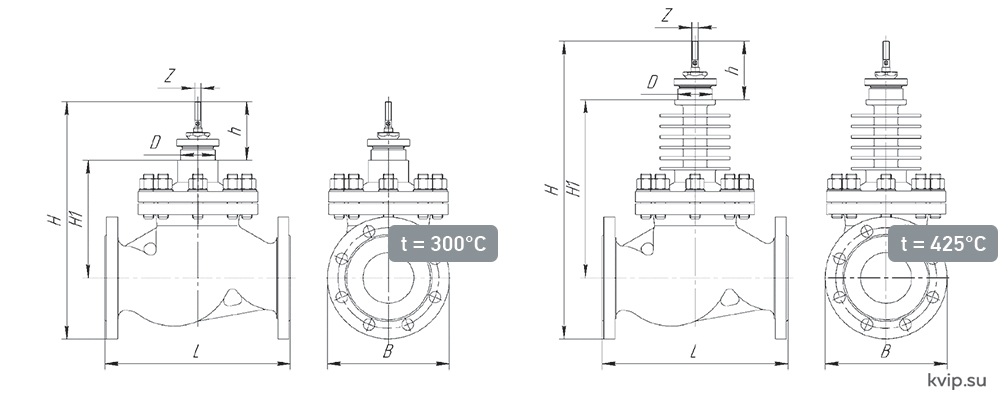

Масса и габариты

Dn, мм	L, мм	В, мм	Н, мм		Н1,мм		D, мм	h, мм	Z	Масса, кг, не более
			Н, мм		Н1,мм					неразгруженный		разгруженный
			300°С	425°С	300°С	425°С				300°С	425°С	300°С	425°С
15	130	95	243	306	86	150	60 65	80 110	М10	5,4	7	-	-
20	150	105	266	318	103	157				8	10,5	-	-
25	160	115	298	398	130	230				10	12,5	-	-
32	180	135	309	401	130	224				12	14,5	-	-
40	200	145	328	428	156	256				15	17,5	-	-
50	230	160	368	490	150	273		110 138	М10 М12х1,25	16,5	19	-	-
65	290	180	390	516	162	288				23	26	-	-
80	310	195	441	554	206	320				36	41	-	-
100	350	230	466	580	222	336				53	58	55	60
125	400	270	547	633	246	360	65	138	М14х1,5 М16х1,5	70	75	81	88
150	480	300	554	718	266	380			М14х1,5 М16х1,5	96	103	94	101
200	600	390	670	859	330	450			М16х1,5	234	242	245	253
