Описание КПСР клапанов проходных 25с947п(нж) / 25нж947п(нж) / 25ч945п / 25ч947нж
Клапаны и регуляторы широко применяются в производственных процессах для регулирования водяного насыщенного пара, других жидких и газообразных сред, неагрессивных к материалам изделий. Наиболее популярно исполнение клапана на пар с пневмоприводом и клапан на пар с электроприводом. Клапаны на пар нашего производства могут быть выполнены в корпусе из чугуна, стали или нержавеющей стали.Аналог клапана КПСР с электроприводом (ЭИМ) по таблице фигур — кзр 25ч945п / 25ч947нж / 25с947п / 25с947нж / 25нж947п / 25нж947нж

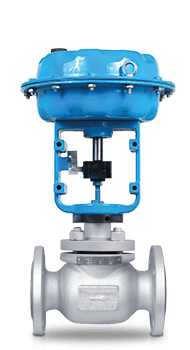

Аналог клапана КПСР с пневмоприводом (МИМ) по таблице фигур — кзр 25ч645п / 25ч647нж / 25с647п / 25с647нж / 25нж647п / 25нж647нж. (Также клапаны соответствуют обозначениям 25ч41п / 25ч42нж / 25с47п / 25с47нж / 25нж47п / 25нж47нж / 25с52п / 25с52нж)
Корпус изделий может быть изготовлен из чугуна (серия 100), стали и нержавеющей стали (серия 200), исходя из запросов заказчика. Клапаны могут комплектоваться электрическим (ЭИМ), пневматическим (МИМ) или ручным приводом.

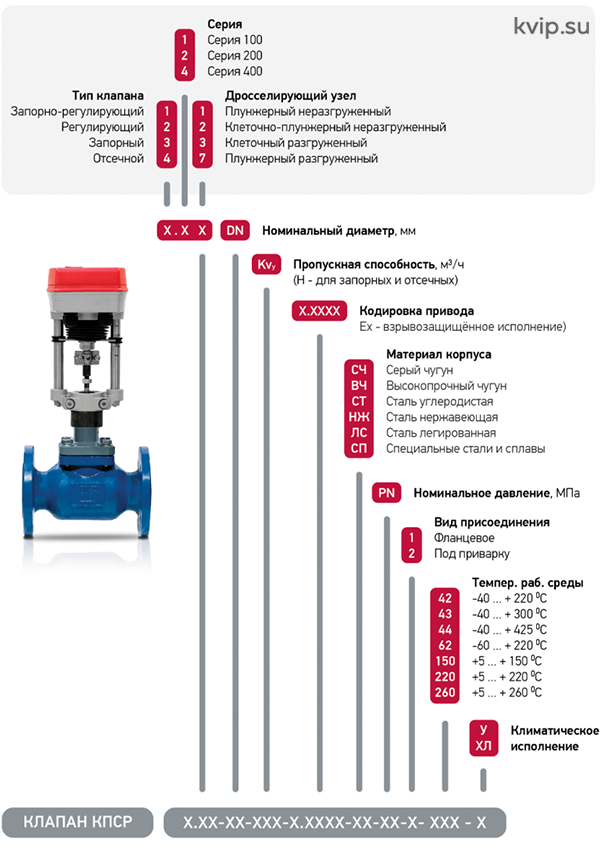

Расшифровка маркировки клапанов КПСР
Пример расшифровки маркировки клапана КПСР
КЛАПАН КПСР 2.21-50-16-1.1101-СТ-4,0-1-260-У3Клапан КПСР регулирующий серии 200 плунжерный неразгруженный; номинальный диаметр DN50; условная пропускная способность Kvy 16 м3/ч; с приводом Regada ST mini 472.0-0TFAC/00; материал корпуса – углеродистая сталь; номинальное давление PN 4 МПа; с фланцевым присоединением к трубопроводу; диапазон температур рабочей среды +5…+260°С; климатическое исполнение У3.
Технические характеристики
| Корпус | Рп, Мпа | t“С, рабочей среды | Вид исполнения | По таблице фигур | Тип клапана | Максимальный класс герметичности | |
| Неразгруженная | Разгруженная | ||||||
| СЧ | 1,6 |
до 150“ C |
15 мм - 50 мм | 15 мм - 200 мм | 25ч945п | Регулирующий, запорно-регулирующий, отсечной |
Класс А, Класс VI, ГОСТ 9544-2015 |
| Сталь, нерж сталь | 4 |
до 300“ С |
15 мм - 40 мм | 50 мм - 400 мм |
25нж947п(нж), 25с947п(нж), 25нж67п(нж), 25с67п(нж). |
Регулирующий, запорно-регулирующий, отсечной | |
Применяемые материалы
| Корпус | Сталь 20Л, ВЧ** Сталь 25Л, Сталь 12Х18Н9Л |
| Крышка | Сталь 20, Сталь 20Х13 |
| Плунжер | Сталь 20Х13, Сталь 40Х13 |
| Шток | Сталь 40Х13 , ТРГ |
| Седло | Сталь 20Х13, Сталь 40Х13 |
| Уплотнение в | Металл - PTFE, |
| затворе | металл-металл |
| Уплотнение штока | ТРГ |
Максимальное рабочее давление (бар)
| Температура,°С | Чугун | Сталь | Нерж. сталь |
| 120 | 16 | 40 | |
| 150 | 15 | 40 | |
| 200 | 15 | 40 | |
| 250 | 14 | 35 | |
| 300 | 13 | 30 | 35 |
| 350 | - | 26 | |
| 400 | - | 23 | 30 |
| 425 | - | 20 |

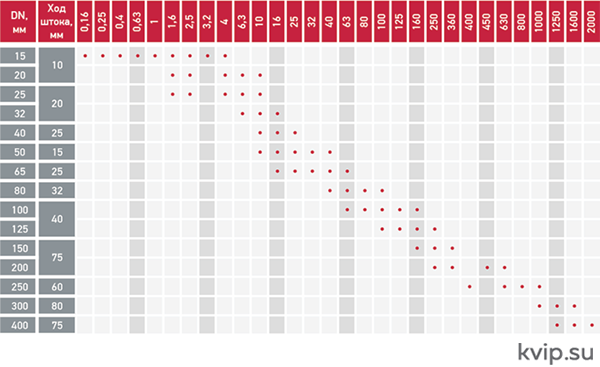

Условная пропускная способность, Кv, м³/ч
