Описание регулирующего трехходового клапана ADCATrol PV403 (Углеродистая/Нержавеющая сталь, DN 15 мм – DN 50 мм)
ADCATrol PV403 – это трехходовые регулирующие клапаны, предназначенные как для смешения, так и для разделения потоков рабочей среды. Клапаны подходят для большинства технологических сред, таких как пар, вода, перегретая вода, воздух, нейтральные газы, масла и жидкости. Клапаны ADCATrol PV403 могут поставляться с пневматическими, электрическими и гидравлическими приводами. Подробнее о видах и характеристиках регулирующих клапанов читайте в статье на нашем сайте.Основные свойства регулирующего трехходового клапана ADCATrol PV403:
- Возможность применения как для смешивания, так и разделения потоков рабочей среды;
- Стандартное уплотнение или сильфонное уплотнение по штоку.
Технические характеристики регулирующего трехходового клапана ADCATrol PV403:
| Типоразмер, DN | DN 15 мм - DN 50 мм |
|---|---|
| Номинальное давление, PN | 25 бар |
| Рабочая среда | Насыщенный и перегретый пар, горячая и холодная вода, воздух, неагрессивные жидкости и газы, совместимые с материалами конструкции |
| Материал исполнения | PV403S и EV403S - углеродистая сталь PV403i и EV403i - нержавеющая сталь |
| Присоединения |
Фланцевое EN 1092-1 PN40. Фланцевое ASME В 16.5 Класс 150 или Класс 300 Резьбовое присоединение по запросу |
| Уплотнения по штоку и максимальная рабочая температура |
PTFE/GR V-кольца - до 220 °C; Графит-до 400 °C; Сильфоны из нержавеющей стали |
| Характеристика регулирования | Линейная (PL) |
| Исполнение прохода | Полнопроходное |
| Конструкция крышки |
Стандартная - до 220 °C Высокотемпературная - свыше 220 °C |
| Пневматические приводы | РА205, РА280, РА340, РА435 |
| Присоединение привода | 1/4” NPT-F |
| Сигнал | 0,2 - 1 бар, 0,4 - 1,2 бар, 0,4 - 2 бар |
| Максимальное давление воздуха | 3,5 бар |
| Температура окружающей среды | -20 °C - 70 °C |
| Электрические приводы | См. IS EL20.00E |
| ОПЦИИ |
Исполнения с мягким уплотнением Комплектация датчиком положения, фильтром-редуктором, ручным дублером |
Ограничения по применению регулирующего трехходового клапана ADCATrol PV403:
| V403S | V403i | ||
| Доп. давление, бар | Ттах, °C | Доп. давление, бар | Ттах, °C |
| 25 | -10/+50 | 23,6 | -10/+100 |
| 20,8 | 200 | 19,8 | 200 |
| 19 | 250 | 18,6 | 250 |
| 17,2 | 300 | 17,2 | 300 |
Примечание: максимальная температура рабочей среды ограничена материалом выбранного уплотнения. Клапаны с мягким уплотнением – максимальная допустимая температура 200 ºC.
Конструкция проточной части регулирующего трехходового клапана ADCATrol PV403:
 |
 |
||

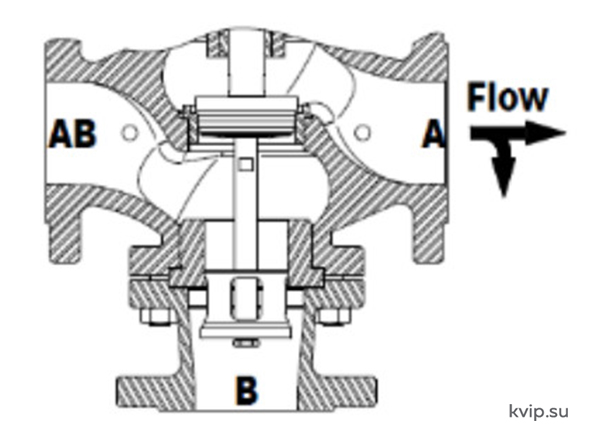

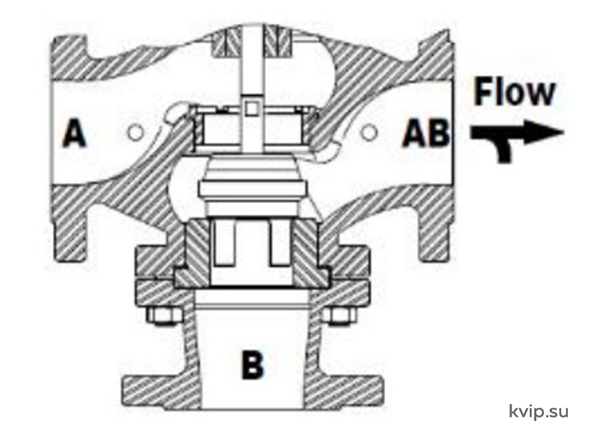

| Для смешения потоков рабочей среды | Для разделения потоков рабочей среды | ||
| ПОЛОЖЕНИЕ В ЗАВИСИМОСТИ ОТ КОНСТРУКЦИИ ПРОТОЧНОЙ ЧАСТИ ПРИ КОМПЛЕКТАЦИИ ПНЕВМОПРИВОДОМ | |||
| Смешивающая | Разделительная | ||
| Пневмопривод прямого действия (а) | Пневмопривод обратного действия (Ь) | Пневмопривод прямого действия (а) | Пневмопривод обратного действия (Ь) |
| Порт А - Порт АВ закрытие | Порт В - Порт АВ закрытие | Порт АВ - Порт В закрытие | Порт АВ - Порт А закрытие |
| Ход штока | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| 20 мм | ||||||
| Пропускная способность (Kvs) | DN15 | DN20 | DN25 | DN32 | DN40 | IDN50 |
| 4 | 6,3 | 10 | 16 | 25 | 40 |
Максимальный допустимый перепад давления регулирующего трехходового клапана ADCATrol PV403, бар:
| Модель пневмопривода | Сигнал | Типоразмеры | |||||
| DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | ||
| РА205 | 0,2 - 1 бар | 6 | 6 | 5 | - | - | - |
| 0,4-1,2 бар | 10 | 10 | 7 | - | - | - | |
| 0,4 - 2 бар | 12 | 12 | 9 | - | - | - | |
| РА280 | 0,2 - 1 бар | 28 | 26 | 16 | 8 | 6 | 3,5 |
| 0,4-1,2 бар | 40 | 38 | 20 | 12 | 10 | 5 | |
| 0,4 - 2 бар | 50 | 45 | 25 | 16 | 12 | 6,5 | |
| РА340А | 0,2 - 1 бар | 60 | 60 | 50 | 20 | 12 | 10 |
| 0,4 - 1,2 бар | 80 | 80 | 60 | 30 | 16 | 13 | |
| 0,4 - 2 бар | 100 | 100 | 80 | 40 | 20 | 18 | |
| РА340В | 0,2 - 1 бар | - | - | - | - | - | - |
| 0,4-1,2 бар | - | - | - | - | - | - | |
| 0,4 - 2 бар | - | - | - | - | - | - | |
| РА435А | 0,2 - 1 бар | - | - | - | - | 40 | 25 |
| 0,4 - 1,2 бар | - | - | - | - | 48 | 30 | |
| 0,4 - 2 бар | - | - | - | - | 55 | 45 | |

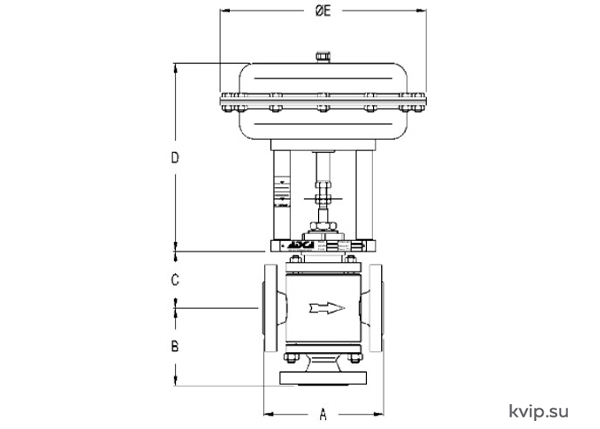

Весогабаритные характеристики регулирующего трехходового клапана ADCATrol PV403:
 |
 |
||||||
| Типоразмер | А PN40 | А Класс 150 | А Класс 300 | В | С | ||
| Стандарт | Сильфонное уплотнение | ||||||
| 1/2”-DN15 | 150 | 184 | 190 | 100 | 75 | 267 | |
| 3/4” - DN20 | 150 | 184 | 194 | 103 | 75 | 267 | |
| 1”-DN25 | 160 | 184 | 197 | 103 | 75 | 267 | |
| 11/4”-DN32 | 180 | - | - | 110 | 83 | 285 | |
| 11/2”-DN40 | 200 | 222 | 235 | 110 | 96 | 285 | |
| 2” - DN50 | 230 | 254 | 267 | 130 | 100 | 298 | |
Весогабаритные характеристики пневматических приводов:
| Модель | Е | D | Масса, кг |
|---|---|---|---|
| ВРА205 | 210 | 235 | 6 |
| РА280 | 275 | 245 | 10 |
| РА340 | 335 | 265 | 15 |
| РА435 | 430 | 295 | 25 |

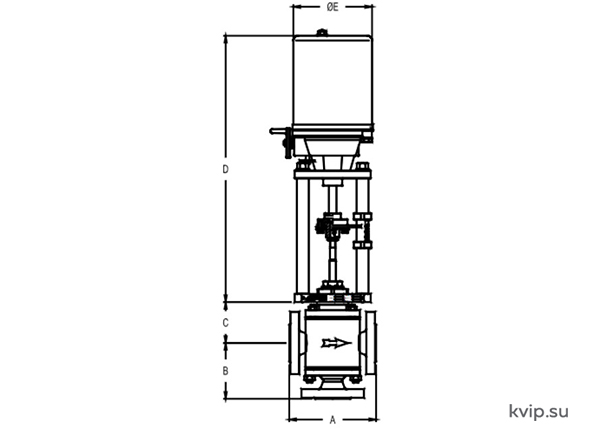

| Модель | Е | D |
|---|---|---|
| EL12 | 130 | 340 |
| EL20 | 145 | 458 |
| EL45 | 145 | 458 |
| EL80 | 188 | 517 |
| EL120 | 188 | 517 |
Спецификация материалов регулирующего трехходового клапана ADCATrol PV403:
| № | Наименование |
Материал эиал |
|
| V403S | V403i | ||
| 1 | Корпус | S355JR /1.0045 | AISI 316/1.4401 |
| 2 | Крышка | А351 CF8/ 1.4308 | А351 CF8/ 1.4308 |
| 3 | Пневматический привод (сталь) | S235JR /1.0038 | S235JR/1.0038 |
| Пневматический привод (нерж, сталь) | AISI 304/1.4301 | AISI 304/1.4301 | |
| Электрический привод | Алюминий | Алюминий | |
| 4 | Диафрагма | NBR70 | NBR70 |
| 5 | Опоры (сталь) | С45Е/1.1191 | С45Е/1.1191 |
| Опоры (нержавеющая сталь) | AISI 304/1.4301 | AISI 304/1.4301 | |
| 6 | Клапан | Нержавеющая сталь; PTFE/GR | Нержавеющая сталь; PTFE/GR |
| 7 | Стандартное уплотнение | PTFE/GR | PTFE/GR |
