Клапаны регулирующие односедельные РК (25ч945нж, 25с945нж, 25лс945нж, 25нж945нж)

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Описание клапанов регулирующих односедельных РК (25ч945п, 25с945п, 25лс945п, 25нж945п)

Клапаны регулирующие РК с электрическим исполнительным механизмом (ЭИМ) являются исполнительными устройствами, предназначенными для автоматического регулирования расхода неагрессивных к материалам деталей клапана сред в системах теплоснабжения, горячего и холодного водоснабжения, вентиляции и других технологических системах.

Представленная номенклатура регулирующих клапанов включает в себя проходные односедельные клапаны с условным проходом Ду15-200мм и двухседельные клапаны с условным проходом Ду100-150мм. В зависимости от значения условного прохода предусмотрено исполнение клапанов, разгруженных по давлению, это необходимо для увеличения допустимого перепада давлений на клапане.

Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss

Технические характеристики

Номинальный диаметр, DN, мм		15	20	25	32	40	50	65	80	100	125	150	200
Условная пропускная способность, Кvy, м3/ч		0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4,0 6,3	1,0 1,6 2,0 2,5 3,2 4,0 6,3 8,0 10	4,0 6,3 10 16	10 16 20 25	12,5 16 25 32 40	25 40 50 63	25 40 63 80 100	63 100 160	100 125 160 200 250	160 250 320	250 320 400
Коэффициент начала кавитации Z		0,6	0,6	0,6	0,55	0,55	0,5	0,5	0,45	0,4	0,35	0,3	0,2
Пропускная характеристика		линейная
Номинальное давление,PN, МПа		1,6; 2,5; 4,0
Относительная утечка затвора		0,1% от Kvу
Тип соединения		Фланцевое по ГОСТ 12820
Тип ЭИМ	Belimo	LV	LV	NV	NV	NV	SV	EV	RV	RV
Тип ЭИМ	Regada	ST MINI	ST MINI	ST MINI	ST MINI	ST MINI	ST MINI	ST0	ST0	ST0	ST0.1	ST0.1	ST0.1
Регулируемая среда		Вода, этиленгликоль до 50%, жидкие и газообразные среды, нейтральные к материалам клапана (Нефть и нефтепродукты, масла, растворы кислот и щелочей)*
Температура регулируемой среды, °С		до 150

* изготовление по специальному заказу

Материалы основных деталей клапанов

Тип клапана	25ч945п	25с945п	25лс945п	25нж945п
Корпус клапана	Чугун СЧ20 (GG20)	Сталь 25Л (GS-52)	Сталь 09Г2С (9MnSi5)	Сталь 20Х13 Сталь 12Х18Н9Т (Х10СrNiTi18-10)
	РN 1,6	РN 1,6-2,5-4,0
Плунжер	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло	Сталь 12Х18Н10Т (Х10СrNiTi18-10) / (Латунь ЛС59 (CuZn38Pb1) — под заказ)
Уплотнение на плунжере	«Металл по металлу»
Уплотнение штока*	Фторкаучук (FPM), Фторопласт (PTFE), Этилен-пропиленовый каучук (EPDM)

* в зависимости от рабочей среды и температуры

Максимально допустимый перепад давления на клапанах РК

DN,мм	ΔР, МПа при комплектации приводом Regada			ΔР, МПа при комплектации приводом Belimo
DN,мм	ST mini	ST 0	ST 0,1	LV	NV	SV	EV	RV
15	4	-	-	2,5	4	-	-	-
20	2,5	-	-	2,0	2,5	4	-	-
25	2,5	-	-	1,6	2,5	2,5	4	-
32	2,5	-	-	1,6	2,0	2,5	2,5	-
40	2	-	-	1,2	1,6	2,5	2,5	-
50	1,6	4	-	0,8	1,6	2,0	2,0	4
65	1,2	2,5	4	-	1,0	1,6	2,0	2,5
80	0,6	2,5	2,5	-	-	0,8	1,6	2,5
100	-	2	2,5	-	-	-	1,3	2
125	-	1,6	2	-	-	-	1,0	1,6
150	-	1	1,6	-	-	-	-	1
200	-	0,6	1,6	-	-	-	-	0,6

* максимально допустимый перепад давления, преодолеваемый электроприводом при закрытии клапана

Габаритные и присоединительные размеры и масса

DN,мм	PN. МПа	D1,мм	D2,мм	D3,мм	L,мм	n	d,мм	H,мм		Масса max,кг
DN,мм	PN. МПа	D1,мм	D2,мм	D3,мм	L,мм	n	d,мм	Regada	Belimo	Regada	Belimo
15	1,6; 2,5; 4	46	65	95	130	4	14	410	280	7	6
20	1,6; 2,5; 4	56	75	105	150			420	290	9	8
25	1,6; 2,5; 4	65	85	115	160			465	300	11	10
32	1,6; 2,5; 4	76	100	135	180		18	480	320	14	13
40	1,6; 2,5; 4	84	110	145	200			550	350	17	16
50	1,6; 2,5; 4	99	125	160	230			570	370	20	19
65	1,6; 2,5; 4	118	145	180	290	8		670	370	32	28
80	1,6; 2,5; 4	132	160	195	310			690	390	34	30
100	1,6	156	180	215	350		22	740	440	53	47
100	2,5; 4	156	190	230	350		22	740	440	53	47
125	1,6	184	210	245	400		18	760	-	90	-
125	2,5; 4	184	220	270	400		26	760	-	90	-
150	1,6	211	240	280	480		22	780	-	110	-
150	2,5; 4	211	250	300	480		26	780	-	110	-
200	1,6	266	295	335	600	12	22	800	-	130	-
	2,5	274	310	360			26
	4	584	320	375			30

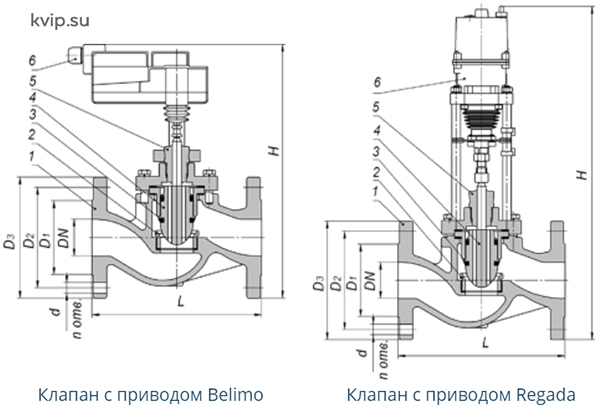

Устройство клапанов РК:

1 – корпус
2 – седло
3 – фторопластовое кольцо
4 – плунжер
5 – сальниковый узел
6 – ЭИМ
