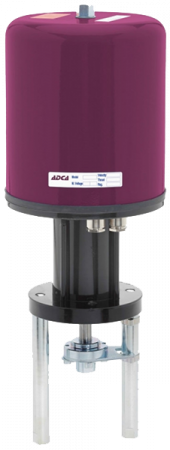

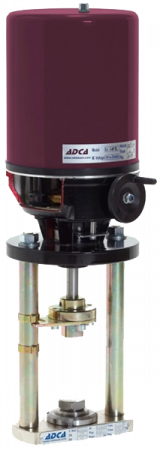

Описание ADCA Электропривода линейного серии EL (EL12, EL20, EL45, EL80, EL120, EL250)
Электропривод линейный серии EL предназначен для установки на регулирующие и запорный клапана в любых технологических и инженерных системах.Наличие путевых выключателей и ограничения по усилию обеспечивают высокую степень защиты электродвигателя всего привода в целом.
Об устройстве редукционного узла читайте здесь. Про выбор редукционного клапана можно прочитать в нашей статье.
Основные свойства ADCA Электропривода линейного серии EL (EL12, EL20, EL45, EL80, EL120, EL250)
- Защита клапана от чрезмерного усилия на штоке.
- Функциональный ручной дублер, обеспечивающий закрытие / открытие клапана при сбое электропитания.
- Монтаж на клапан посредством штанг и фланца по DIN3358 Конструкция, облегчающая монтаж привода на клапан. Стандартное исполнение предназначено для регулирующих клапанов Adcatrol.
- Создание определенного усилия в конечных положениях обеспечивает надежное закрытие клапана.
- Надежный металлический корпус, предохраняющий от воздействия окружающей среды и несанкционированного доступа.
- Стандартное исполнение привода соответствует степени защиты IP 65 (EL12 IP43).
- Наличие визуальной индикации положения штока.
- Возможность управления посредством трехпозиционного или аналогово сигнала (0 ... 10 В, 0 (4) ... 20 мА), а также по различным открытым протоколам.
- Модульная конструкция привода позволяет легко монтировать и подключать дополнительные опции и оборудование.
- Наличие дополнительных (не обязательных для регулирующих клапанов Adcatrol) путевых концевых выключателей. Используется для индикации конкретных положений клапана.
Технические характеристики ADCA EL12, EL20, EL45, EL80, EL120, EL250
| Тип | EL12 | EL20 | EL45 | EL45.1 | EL45.2 |
|---|---|---|---|---|---|
| Усилие закрытия, кН | 1,2 | 2,0 | 4,5 | ||
| Скорость перемещения1), мм/мин(мм/сек) | 8 (0,14) | 15 (0,25) | 17 (0,28) | 25 (0,4) | 50 (0,8) |
| Потребляемая мощность (230В), Вт | 4 | 6,6 | 28 | 28 | 32 |
| Номинальный ток (230 В), А | 0,017 | 0,029 | 0,135 | 0,135 | 0.160 |
| Тип эл. двигателя 3) | syn | syn | syn | syn | syn |
| Тип защиты 4) | B | B | B | B | B |
| Ход штока, мм | 35 mm | 75 (standard 55mm) | |||
| Напряжение питания 2) | 24 В / 115 В / 230 В / 400 В 50/60 Гц; 24 В пост. ток | ||||
| Тип нагрузкив соотв. с IEC 34–1 | S1–100% | S4–30% c.d.f. 600 c/h | |||
| Кабельный ввод | 3 x M16 x 1,5 | 2 x M16x1.5 +1 заглушка M16x1.5 | |||
| Электрическое подключение | внутренняя клемная панель | ||||
| Отключение в конечных положениях | 2 выключателя по усилию, max. 250 В/50Гц, активная нагрузка max. 5 A, индуктивная нагрузка max. 3 A | ||||
| Монтажное положение | в любом, за исключением положения вниз приводом | ||||
| Температура окружающей среды | –20 °C – +60 °C | ||||
| См. зка редуктора | Klüber Mickrolube GL 261 | ||||
| Индикатор положения | планка противовращения | ||||
| Ручной дублер | рукоятка | боковой маховик | |||
| Пылевлагозащита в соотв. с EN 60529 | IP 43 | IP 65 | |||
| Резьба ходового винта | Tr 8 x 1,5 | Tr 14 x 3 | |||
| Присоединение | EN ISO 5210 F05 | ||||
| Масса, кг | 2,1 | 8,0 | |||
При 60Hz скорость позиционирования и входная мощность увеличивается на 20%.
Другое напряжение питания по запросу.
syn — синхронный электродвигатель.
аsyn — асинхронный электродвигатель.
Т — термовыключатель для наблюдения за температурой.
B — привод с откидным верхом.
syn — синхронный электродвигатель.
аsyn — асинхронный электродвигатель.
Т — термовыключатель для наблюдения за температурой.
B — привод с откидным верхом.
Технические характеристики ADCA EL80, EL120
| Тип | EL80 | EL80.1 | EL80.2 | EL120 | EL120.1 | EL120.2 |
|---|---|---|---|---|---|---|
| Усилие закрытия, кН | 8,0 | 12 | ||||
| Скорость перемещения1), мм/мин(мм/сек) | 13,5 ( 0,2 ) | 25 ( 0,4 ) | 50 ( 0,8 ) | 13,5 ( 0,2 ) | 25 ( 0,4 ) | 50 ( 0,8 ) |
| Потребляемая мощность (230В), Вт | 25 | 34 | 152 | 25 | 34 | 152 |
| Номинальный ток (230 В), А | 0,11 | 0,15 | 0,78 | 0.11 | 0.15 | 0.78 |
| Тип эл. двигателя 3) | syn | syn | asyn | syn | syn | asyn |
| Тип защиты 4) | B | B | T | B | B | T |
| Ход штока, мм | 80 | |||||
| Напряжение питания 2) | 24 В / 115 В / 230 В / 400 В 50/60 Гц; 24 В пост. Ток | |||||
| Тип нагрузкив соотв. с IEC 34-1 | S4 – 30% c.d.f. 600 c/h | |||||
| Кабельный ввод | 2 x M16x1.5 + 1 заглушка M16x1.5 | |||||
| Электрическое подключение | внутренняя клемная панель | |||||
| Отключение в конечных положениях | 2 выключателя по усилию, max. 250 В/50Гц, активная нагрузка max. 5 A, индуктивная нагрузка max. 3 A | |||||
| Монтажное положение | в любом, за исключением положения приводом вниз | |||||
| Температура окружающей среды | –20 °C - +60 °C | |||||
| Смазка редуктора | Klüber Microlube GL 261 | |||||
| Индикатор положения | планка противовращения | |||||
| Ручной дублер | боковой маховик | |||||
| Пылевлагозащита в соотв. с EN 60529 | IP 65 | |||||
| Резьба ходового винта | Tr 20 x 4 | |||||
| Присоединение | DIN 3210 G0 | |||||
| Масса, кг | 13,0 | |||||
При 60Hz скорость позиционирования и входная мощность увеличивается на 20%.
Другое напряжение питания по запросу.
syn — синхронный электродвигатель.
аsyn — асинхронный электродвигатель.
Т — термовыключатель для наблюдения за температурой.
B — привод с откидным верхом.
Технические характеристики ADCA EL250
| Тип | — | — | — | — | EL250.1 | EL250.2 |
|---|---|---|---|---|---|---|
| Усилие закрытия, кН | — | — | — | 25 | — | — |
| Скорость перемещения1), мм/мин(мм/сек) | — | — | — | — | 25 ( 0,4 ) | 50 ( 0,8 ) |
| Потребляемая мощность (230В), Вт | — | — | — | — | 157 | 218 |
| Номинальный ток (230 В), А | — | — | — | — | 0.73 | 1.0 |
| Тип эл. двигателя 3) | — | — | — | — | asyn | asyn |
| Тип защиты 4) | — | — | — | — | T | T |
| Ход штока, мм | 100 | |||||
| Напряжение питания 2) | 115В / 230В 50/60 Гц, 24В пост. ток | |||||
| Тип нагрузки в соотв. с IEC 34-1 | S4 – 30% c.d.f. 600 c/h | |||||
| Кабельный ввод | 2 x M20x1.5 + заглушка M20x1.5 | |||||
| Электрическое подключение | внутренняя клемная панель | |||||
| Отключение в конечных положениях | 2 выключателя по усилию, max. 250 В/50Гц, активная нагрузка max. 5 A, индуктивная нагрузка max. 3 A | |||||
| Монтажное положение | в любом положении, вертикально вниз запрещено | |||||
| Температураокружающей среды | –20 °C - +60 °C | |||||
| Смазка редуктора | Klüber Microlube GL 261 | |||||
| Индикатор положения | планка противовращения | |||||
| Ручной дублер | боковой маховик | |||||
| Пылевлагозащита в соотв. с EN 60529 | IP 65 | |||||
| Резьба ходового винта | Tr 26 x 5 | |||||
| Присоединение | DIN 3210 G0 | |||||
| Масса, кг | 19,0 | |||||
При 60Hz скорость позиционирования и входная мощность увеличивается на 20%.
Другое напряжение питания по запросу.
syn — синхронный электродвигатель.
аsyn — асинхронный электродвигатель.
Т — термовыключатель для наблюдения за температурой.
B — привод с откидным верхом.
Дополнительное оборудование
| Оборудование для привода | ||
| Штанги для присоединения к клапану в соответствии с чертежом. | STALA/ FLA | |
| Монтажный фланец для центрального крепления Mxx в соотв с чертежом (ходовой винт должен быть зафиксирован от вращения). | ZFLA | |
| Компактный 10/24-полюсной разъем для подключения к приводу ≤ 500 V. | KS | |
| Дополнительное покрытие для тропического исполнения | LA-TR | |
| Защитный сильфон ходового винта (для EL20, EL45, EL80, EL120). | A-FAB | |
| Опции для привода | ||
| Дополнительные концевые выключатели для индикации крайних или промежуточных положений, max. 250В/50Гц, максимальная активная нагрузка. 0.1 A, максимум 2 выключателя для EL20 / EL45, максимум 4 выключателя для EL80 / EL120. | WE | |
| Дополнительные концевые выключатели для индикации крайних или промежуточных положений, позолоченные контакты, для низкого напряжения max. 30В/50Гц, максимальная активная нагрузка. 0.1 A, максимум 2 выключателя для EL20 / EL45, максимум 4 выключателя для EL80 / EL120. | WE-G | |
| Потенциометр 100/130/200/500/1000/5000 Oм or 10 kOм Нелинейность ≤ 0.5 %, max. 1.5 Вт, ток 30 mA максимальное кол-во 2шт. | POT | |
| Электронный указатель положения 2-/3-/4-х проводная схема выход 0 (4)…20 mA напряжение питания 24 В пост. Ток | ESR | |
| Позиционер вход 0…10 V, 0 (4)…20 mA Напряжение питания 24, 115, 230 V 50/60 Hz | PEL | |
| Нагревательный резистор с автоматической терморегуляцией, макс. 15Вт Напряжение питания 24, 115, 230 V 50/60 Hz | HZ/WP | |
Габаритные размеры ADCA EL12, EL20, EL45, EL80, EL120, EL250
Для монтажа на клапаны Adcatrol//Для монтажа на клапаны Adcatrol//Монтаж в соотв. с EN ISO 5210 G0
Габаритные размеры EL12
| Тип | EL 12 |
|---|---|
| D | 40 |
| S | 100 |
| X1 | 160 |
| X2 | 55 |
Габаритные размеры ADCA EL20, EL45, EL80, EL120
| Тип | EL20-EL45 | EL80-EL120 | EL250 | Тип | EL20-EL45 | EL80-EL120 | EL250 |
|---|---|---|---|---|---|---|---|
| a | 94 | 130 | 190 | O | 210 | 220 | 240 |
| b | 173 | 197 | 226 | p | 115 | 179 | 164 |
| øc | 145 | 188 | 216 | r | 45 | 45 | 51 |
| d | 42 | 69 | 70 | øw | 22 | 22 | 22 |
| øe | 54 | 100 | 100 | M | M16x1,5 | M20x1,5 | |
| øf | 74 | 130 | 130 | max. G | M20 | M20 | M20 |
| øg | 35 f8 | 60 | 60 | øD | ø40, Ø45 | ø40, □45 | ø45, 65 |
| i | 3 | 26 | 3 | G | M10 | M10 | M16 |
| k | 16 | 22 | S | 110 (100) | 110 (100) | 125 | |
| n | 14 | 20 | 26 | X | 190-228 | 235 | |
| øt | 50 | 102 | 102 | ||||
| u | M6 | M10 | M10 | ||||
| v | |||||||
| H | ход штока (см. тех.характеристики) | ||||||
