Описание АСТА Д313 ТЕРМОКОМПАКТ Регулятора перепада давления нормально открытого
АСТА Д313 ТЕРМОКОМПАКТ – односедельный клапан прямого действия, предназначен для автоматического поддержания заданного перепада давления рабочей среды, принцип действия которого основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений в камерах мембранного привода. О том, как выбрать регулятор давления, читайте в нашей статье. Об особенностях установки разных видов — здесь.
Новая линейка регуляторов ТЕРМОКОМПАКТ была специально спроектирована для применения в стеснённых условиях на объектах жилищно-коммунальных хозяйств (котельные, ЦТП, ИТП) в санитарно-технических системах зданий (отопление, вентиляция, водоснабжение).
Особенности АСТА Д313 ТЕРМОКОМПАКТ Регулятора перепада давления нормально открытого
- Компактные размеры регулятора;
- Компенсация давления;
- Мягкое уплотнение затвора;
- Нестандартные значения Kvs;
- Широкий диапазон давления настройки.
| Номинальный диаметр DN | 15-200 | |
|---|---|---|
| Условное давление PN | 16 бар | |
| Температура рабочей среды | От -10 °С до 150 °С | |
| Рабочая среда | Вода, воздух, гликоли, а также другие среды, совместимые с материалами конструкции клапана | |
| Пропускная способность клапана, Kvs | 1,0–630 м3/ч | |
| Положение безопасности | Нормально-открытое | |
| Компенсация давления | Разгруженный по давлению | |
| Отбор импульса рабочей среды | Внешний | |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015, исп.В | |
| Климатическое исполнение | УХЛ 4 по ГОСТ 15150-69 | |
| DN | L, мм | H, мм | Масса, кг | Kvs, м3/ч |
|---|---|---|---|---|
| 15 | 130 | 365 | 8 | 4,0; 2,5; 1,6; 1,0 |
| 20 | 150 | 370 | 9 | 6,3; 4,0; 3,2; 2,5 |
| 25 | 160 | 375 | 10 | 10; 8,0; 6,3; 4,0 |
| 32 | 180 | 390 | 11 | 16; 12,5; 10; 6,3 |
| 40 | 200 | 395 | 13 | 25; 20; 16; 10 |
| 50 | 230 | 410 | 15 | 32; 25; 16 |
| 65 | 290 | 430 | 20 | 50; 40; 32; 25 |
| 80 | 310 | 450 | 25 | 80; 63; 40; 32 |
| 100 | 350 | 500 | 39 | 125; 100; 63 |
| 125 | 400 | 760 | 60 | 160; 125; 100 |
| 150 | 480 | 800 | 82 | 280; 250; 200;160 |
| 200 | 600 | 1270 | 170 | 630; 450; 360; 250 |

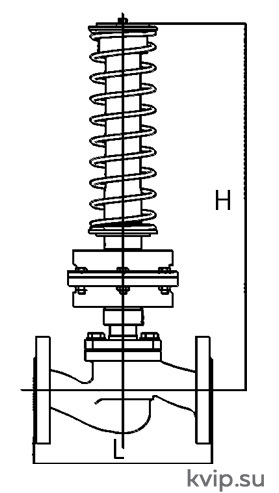

.jpg "АСТА Д313 ТЕРМОКОМПАКТ Регулятор перепада давления нормально открытый")
| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | СЧ 20 |
| 2 | Крышка | Сталь 40Х13 / Сталь 20* |
| 3 | Седло | Сталь 40Х13 |
| 4 | Шток нижний | Сталь 40Х13 |
| 5 | Поршень | Сталь 40Х13 |
| 6 | Плунжер | Сталь 40Х13 |
| 7 | Пружина | Сталь 40Х13 |
| 8 | Узел уплотнения штока | EPDM / NBR |
| 9 | Прокладка крышки корпуса | Графит |
| 10 | Уплотнение разгрузочной камеры | EPDM / NBR |
| 11 | Уплотнение седла | EPDM / NBR (DN15 – 100) |
| 21 | Нижняя крышка (S = 56,8 см2) | СЧ 20 / Сталь 40Х* |
| 21 | Нижняя крышка (S = 33,2 см2) | Сталь 40Х |
| 22 | Верхняя крышка (S = 56,8 см2) | СЧ 20 / Сталь 40Х* |
| 22 | Верхняя крышка (S = 33,2 см2) | Сталь 40Х |
| 23 | Шток верхний | Сталь 40Х13 |
| 24 | Мембрана | EPDM / NBR |
| 25 | Узел уплотнения штока | EPDM / NBR |
* - DN 200
| DN | Мембрана 5=56,8 см2 | Мембрана S=33,2 см2 | Мембрана S=140 см2 | |||||
|---|---|---|---|---|---|---|---|---|
| Желтая пружина | Красная пружина | Две пружины | Желтая пружина | Красная пружина | Две пружины | Желтая пружина | Красная пружина | |
| 15 | 0,4-1,6 |
0,08-0,9* 0,16-1,8* 1,0-4,0 |
3,0-7,0 | 2,0-3,5 | 2,5-8,0 | 6,0-12 | - | - |
| 20 | ||||||||
| 25 | ||||||||
| 32 | ||||||||
| 40 | ||||||||
| 50 | ||||||||
| 65 | ||||||||
| 80 | ||||||||
| 100 | ||||||||
| 125 | ||||||||
| 150 | ||||||||
| 200 | - | 3,0-10 | - | - | - | - | 0,4-1,6 | 1,0-4,0 |
* - по запросу
| АСТА | Д | - | 3 | 1 | 3 | - | с | е | - | 1 | DN | 50 | PN | 16 | т | 150 | Kvs | 40Л | Рн 0,4-1,6 | |
| Марка клапана | АСТА | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип клапана | ||||||||||||||||||||
| Редукционный («после себя») | 1 | |||||||||||||||||||
| Перепускной («до себя») | 2 | |||||||||||||||||||
| Перепада давления (нормально-открытый) | 3 | |||||||||||||||||||
| Перепада давления (нормально-закрытый) | 4 | |||||||||||||||||||
| Материал корпуса | ||||||||||||||||||||
| Серый чугун (PN16) | 1 | |||||||||||||||||||
| Тип присоединения | ||||||||||||||||||||
| Фланцевый (нестандартное исп. уплотнительной поверхности) не указывать для исп. В | 3 | |||||||||||||||||||
| Уплотнение штока | ||||||||||||||||||||
| Сальник | - | с | ||||||||||||||||||
| Материал уплотнения затвора | ||||||||||||||||||||
| EPDM | е | |||||||||||||||||||
| «Металл - металл» | м | |||||||||||||||||||
| Конструкция регулятора | ||||||||||||||||||||
| Мембранный | - | 1 | ||||||||||||||||||
| Условный диаметр, DN | ... | |||||||||||||||||||
| Условное давление, PN | ... | |||||||||||||||||||
| Максимальная температура рабочей среды, Ттах, °C | ... | |||||||||||||||||||
| Пропускная способность Kvs, м3/ч | ... | |||||||||||||||||||
| Диапазон настройки, Рн, бар | ... | |||||||||||||||||||
