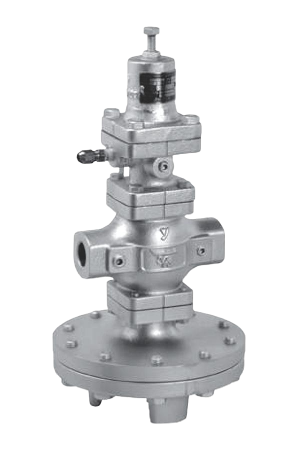

Описание Yoshitake GPR-2000 Клапана регулирования первичного давления
Клапан с «пилотным» управлением.
Об устройстве редукционного узла читайте здесь. Если не уверены в выборе модели, можете ознакомиться с нашими советами.
Особенности Yoshitake GPR-2000 Клапана регулирования первичного давления
- Отличные рабочие характеристики и пропускная способность;
- 100% герметичность благодаря сферическому клапану;
- Высокая надежность клапана и седла клапана, выполненных из нержавеющей стали;
- Широкий диапазон регулировки давления.
| Применение | Чистая вода, холодная и горячая вода, воздух, газообразный азот, газообразный аргон, углекислый газ. | |||
|---|---|---|---|---|
| Метод восприятия первич. давления | Внешняя импульсная трубка*1 | |||

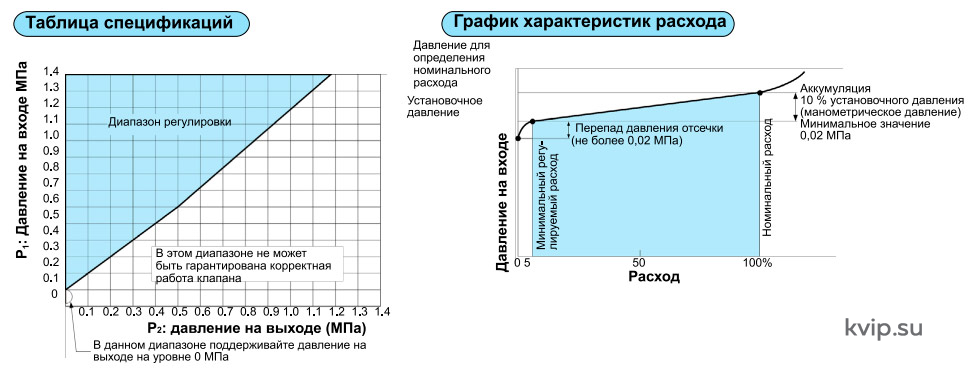

| Диапазон регулирования давления | 0,02-1,5 МПа*2 | |||
| 0,1-1,1 МПа | 0,1-1,0 МПа | |||
| 1,0-1,4 МПа | - | |||
| Мин. дифференциальное давление | 15% установочного давления (манометрического) (мин. значение: 0,10 МПа) | |||
| Температура жидкости | Не более 220 °C | |||
| Утечка через седло клапана | 0,01 % номинального расхода | |||
| Материал | Корпус | Ковкий чугун | ||
| Главный клапан | Нержавеющая сталь | |||
| Седло клапана | Нержавеющая сталь | |||
| Пилотный клапан | Нержавеющая сталь | |||
| Седло пилотного клапана | Нержавеющая сталь | |||
| Мембрана | Нержавеющая сталь | |||
| Соединение | Резьбовое соединение JIS Rc, фланцевое соединение JIS 20K RF | Фланцевое соединение JIS 10K RF | ||
*1 В изделии применяется метод внешней импульсной трубки вследствие более качественного управления процессом. Доступен вариант с внутренней импульсной трубкой, однако значение Cv при этом отличается.
*2 Если установочное давление находится в диапазоне от 0,02 до 0,1 МПа, противодавление должно отсутствовать.

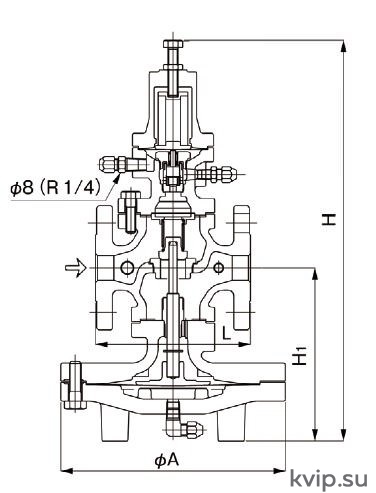

| Номинальный размер | d | L, мм | Н1, мм | Н, мм | А, мм | Вес, кг |
|---|---|---|---|---|---|---|
| 15А | Rc 1/2 | 150 | 170 | 398 | 200 | 14,5 |
| 20А | Rc 3/4 | 150 | 170 | 398 | 200 | 14,5 |
| 25А | Rc 1 | 160 | 175 | 404 | 226 | 18,8 |
| 32А | Rc 1-1/4 | 180 | 192 | 434 | 226 | 22,0 |
| 40А | Rc 1-1/2 | 180 | 192 | 434 | 226 | 22,0 |
| 50А | Rc 2 | 230 | 216 | 498 | 276 | 33,6 |
Доступны варианты с соединением NPT.
| Номинальный размер | L, мм | Н1, мм | Н, мм | А, мм | Вес, кг |
|---|---|---|---|---|---|
| 15А | 146 (142) | 170 | 398 | 200 | 16,0 (15,8) |
| 20А | 146 (142) | 170 | 398 | 200 | 16,5 (16,3) |
| 25А | 156 (152) | 175 | 404 | 226 | 21,5 (21,1) |
| 32А | 176 (172) | 192 | 434 | 226 | 24,5 (24,0) |
| 40А | 196 (192) | 192 | 434 | 226 | 25,0 (24,6) |
| 50А | 222 (218) | 216 | 498 | 276 | 36,6 (36,4) |
| 65А | 282 (278) | 251 | 552 | 352 | 64,9 (64,6) |
| 80А | 302 (294) | 264 | 575 | 352 | 72,1 (69,9) |
| 100А | 342 (330) | 321 | 658 | 401 | 111,6 (108,0) |
Значение в скобках - размеры и вес вариантов с фланцевым соединением JIS 10K FF.
По вопросам других фланцевых соединений обратитесь в нашу компанию.

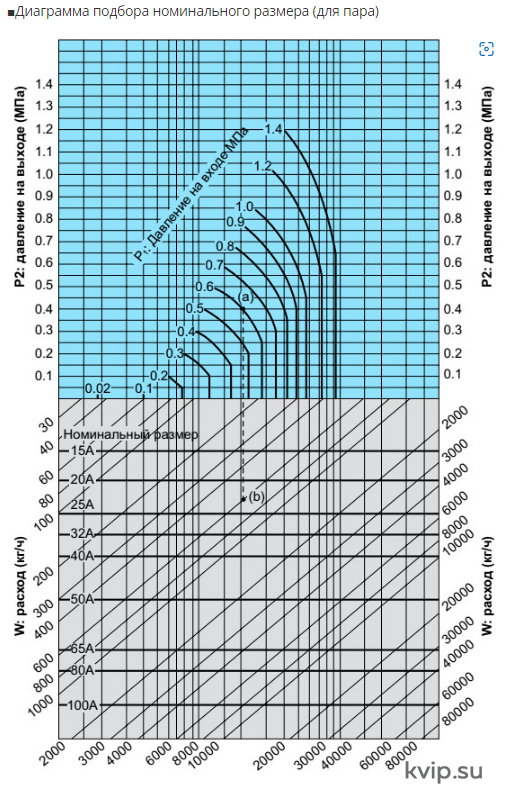

Пример. При подборе номинального размера клапана регулирования первичного давления при давлении на входе (P1), давлении на выходе (P2) и расходе 0,6 МПа, 0,4 МПа и 600 кг/ч, соответственно, сначала найдите точку пересечения (а) линий давления на входе 0,6 МПа и давления на выходе 0,4 МПа. От данной точки проведите линию вниз до пересечения с линией, соответствующей расходу 600 кг/ч — точка пересечения (b). Так как точка пересечения (b) лежит между размерами 20A и 25A, выберите больший из двух — 25A.
